3010113161 - Sobreposição magnética para mesa com 6 zonas (Metric GT)

Sobreposição magnética de mesa de 6 zonas – Océ Arizona 4xx GT – 3010113161

A sobreposição magnética para mesa ref. 3010113161 é uma placa de cobertura em alumínio, rígida e fornecida numa única peça, que reveste a mesa de vácuo das impressoras planas UV Océ Arizona série 400 GT. Colocada sobre a mesa de impressão, cria o campo de vácuo que fixa o suporte e o mantém perfeitamente imóvel durante a passagem do carro.

As faixas magnéticas posicionadas na parte inferior dividem o campo de sucção em 6 zonas de vácuo independentes. Cada zona abre-se ou fecha-se através de uma alavanca de um quarto de volta (vertical = aberta, horizontal = fechada), o que permite ajustar a superfície de vácuo ao formato do suporte e limitar a máscara manual. A configuração métrica original cobre uma mesa de 1,25 × 2,5 m.

Importante – peça vendida sem ímanes fixados. A sobreposição é fornecida com as fitas magnéticas em rolos, não instaladas: o operador posiciona-as ele próprio na parte inferior para materializar as 6 zonas de vácuo de acordo com o corte métrico. Esta peça deve, portanto, ser montada e não é fornecida pronta a usar.

Características técnicas

• Referência OEM: 3010113161
• Designação OEM: Assy Overlay Magnetic 6 Zone Metric GT
• Fabricante: Océ / Canon (OEM)
• Material: alumínio
• Tipo de peça: Overlay (placa de cobertura) de mesa de vácuo, removível
• Formato: placa rígida de alumínio, de peça única, cobrindo toda a mesa
• Número de zonas de vácuo: 6 (configuração GT)

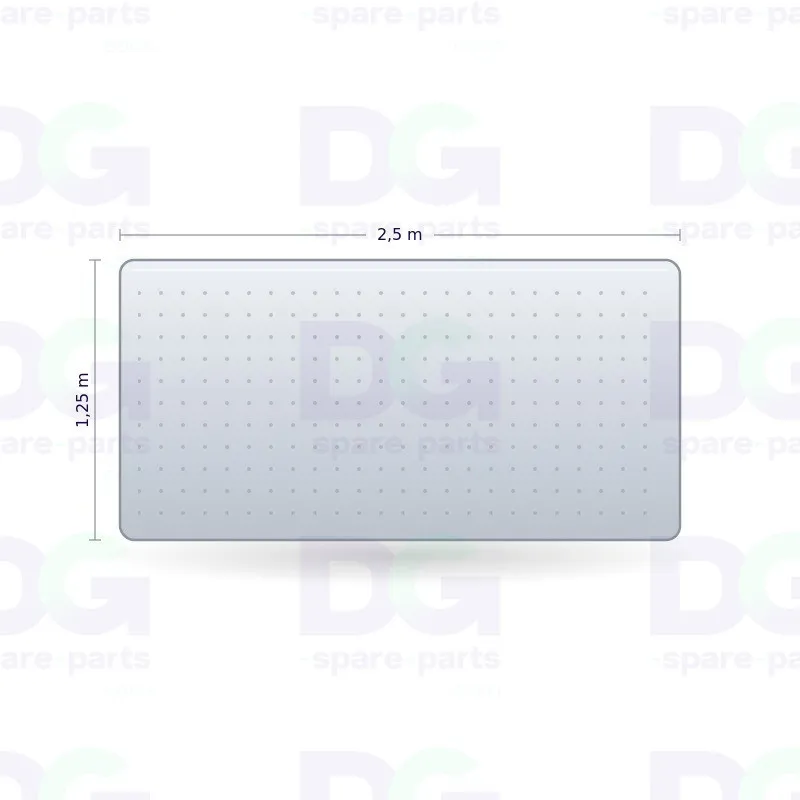

• Dimensões: concebida para mesa métrica de 1,25 × 2,5 m (49,2 × 98,4 pol.)
• Controlo das zonas: manípulos de um quarto de volta (aberto/fechado)
• Ímanes: fitas magnéticas fornecidas em rolos, não fixadas (a posicionar)
• Espessura média suportada pela mesa: até 50,8 mm (2 pol.)
• Entrega: 1 sobreposição de alumínio + rolos de ímanes separados (peça a montar)
• Transporte: não incluído – orçamento a pedido (peça volumosa, envio em palete)

Compatibilidade e utilização

• Océ Arizona 440 GT
• Océ Arizona 460 GT
• Océ Arizona 480 GT
• Versão GT com 6 zonas / mesa métrica padrão – não se aplica aos modelos XT (7 zonas, mesa XL)

Função

• Cobre a mesa de vácuo e cria o campo de vácuo de sucção
• Fixa e mantém o suporte rígido ou flexível imóvel durante a impressão
• Delimita a superfície de sucção em 6 zonas independentes através de ímanes
• Permite adaptar a aspiração ao formato do suporte e reduzir a máscara manual
• Constitui uma superfície de produção removível que protege a mesa de impressão

Possíveis sintomas em caso de desgaste

• Perda de vácuo / vácuo insuficiente (manómetro abaixo de 20"Hg – 68 kPa)
• Suporte que se levanta, desloca ou move durante a impressão
• Atrito ou choques das cabeças devido a um suporte mal fixado
• Zonas de vácuo que já não isolam corretamente (ímãs deslocados ou gastos)
• Overlay de alumínio embaçado, amassado ou deformado, causando fugas de ar e perda de estanqueidade

A substituição da sobreposição magnética restaura uma aspiração homogénea e uma fixação perfeita do suporte nas Arizona 4xx GT, condições indispensáveis para a qualidade de impressão e a proteção das cabeças.
