3010113161 - Superposición magnética de mesa de 6 zonas (Metric GT)

Overlay magnético de mesa de 6 zonas, métrico GT (6-Zone Magnetic Table Overlay) – Canon Océ Arizona 4xx GT 3010113161

El overlay magnético de mesa de 6 zonas (3010113161) es una cubierta rígida de aluminio de una sola pieza para la mesa de vacío de las impresoras UV de mesa plana Océ Arizona 400 GT.

Colocado sobre la mesa de impresión, crea el campo de vacío que mantiene el soporte plano e inmóvil; las tiras magnéticas de la cara inferior dividen la succión en 6 zonas independientes.

Especificaciones técnicas

• Referencia OEM: 3010113161
• Fabricante: Canon Océ
• Tipo de pieza: Overlay magnético para mesa de vacío (6 zonas, GT)
• Origen: Pieza original
• Tipo: Overlay magnético para mesa de vacío (6 zonas, GT)
• Denominación OEM: Assy Overlay Magnetic 6 Zone Metric GT
• Material: Aluminio
• Zonas de vacío: 6 (configuración GT)

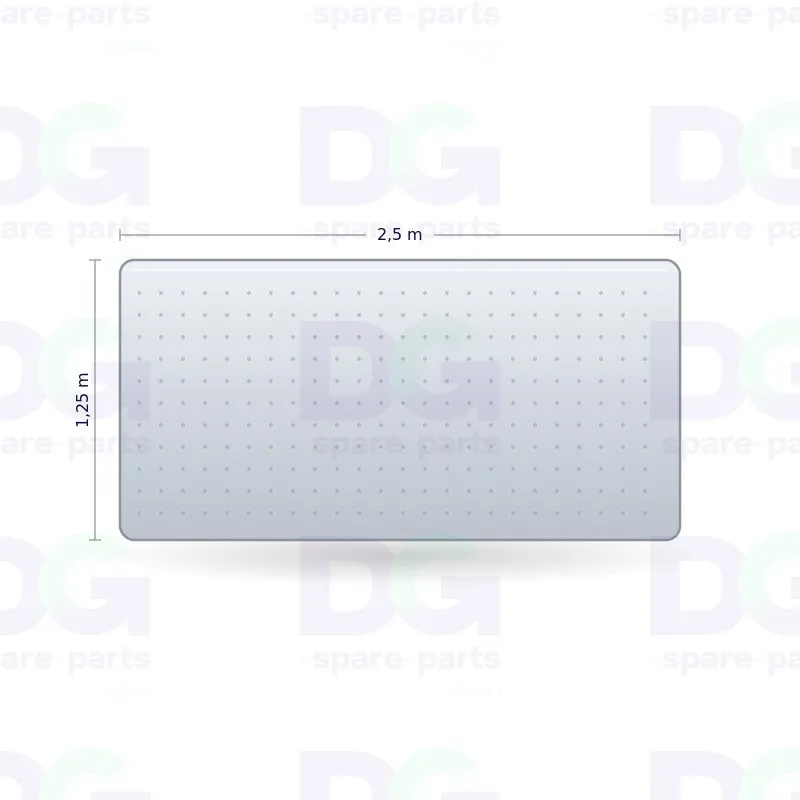

• Tamaño de la mesa: Métrica 1,25 × 2,5 m
• Grosor del soporte: hasta 50,8 mm
• Imanes: Se suministran en tiras (rollos), sin colocar
• Máquinas: Canon Océ Arizona 4xx GT / Fujifilm Acuity
• Envío: Pieza voluminosa — paletizada, envío bajo presupuesto

Compatibilidad y uso

• Impresoras UV de mesa plana Canon Océ Arizona 4xx GT (440 / 460 / 480 GT)
• Fujifilm Acuity Advance Select HD4004 / HD4006 / HD4008

Función

• Cubre la mesa de vacío y crea el campo de succión
• Mantiene plano e inmóvil el soporte rígido o flexible durante la impresión
• Divide la succión en 6 zonas independientes mediante imanes
• Permite ajustar la zona de vacío al tamaño del soporte

Signos de desgaste

• Pérdida de vacío / succión débil
• El soporte se levanta, se desplaza o se mueve durante la impresión
• Choques del cabezal por un soporte mal sujeto
• Overlay alabeado o abollado que provoca fugas de aire

Se suministra para montar; las tiras magnéticas las coloca el operario.
