3010113161 – Magnetische Tischauflage mit 6 Zonen (Metric GT)

Magnetische Tischauflage mit 6 Zonen – Océ Arizona 4xx GT – 3010113161

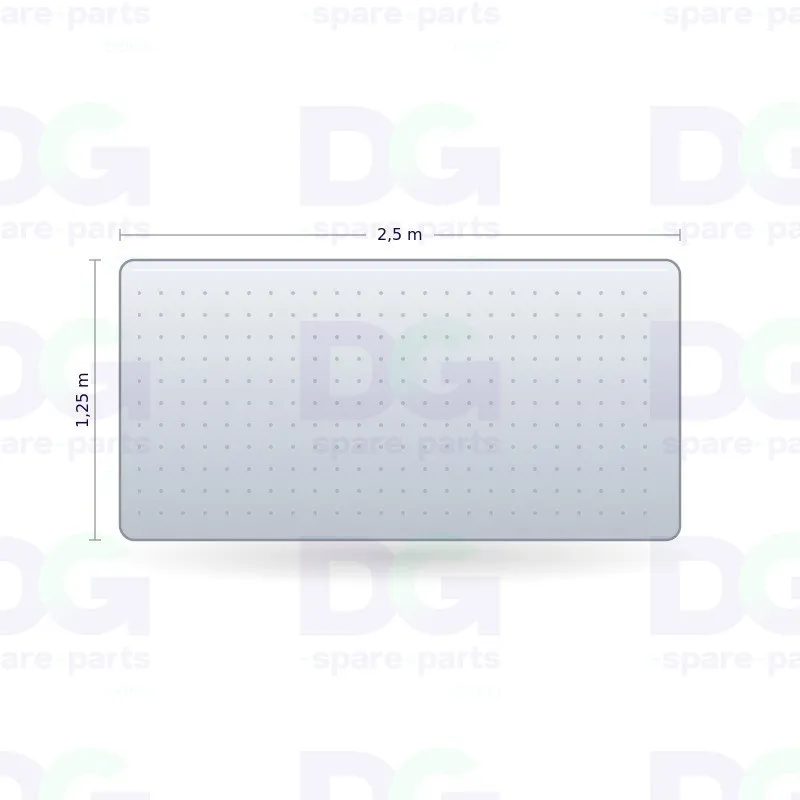

Die magnetische Tischabdeckung mit der Artikelnummer 3010113161 ist eine starre Aluminiumplatte, die als einteiliges Element geliefert wird und den Vakuumtisch der UV-Flachbettdrucker der Océ Arizona 400 GT-Serie abdeckt. Auf dem Drucktisch verlegt, erzeugt sie das Vakuumfeld, das das Druckmedium fest anlegt und während des Durchlaufs des Druckwagens perfekt in Position hält.

Die an der Unterseite angebrachten Magnetstreifen unterteilen das Vakuumfeld in 6 unabhängige Vakuumzonen. Jede Zone lässt sich über einen Vierteldrehgriff öffnen oder schließen (vertikal = offen, horizontal = geschlossen), wodurch die Vakuumfläche an das Medienformat angepasst und manuelles Abdecken minimiert werden kann. Die ursprüngliche metrische Konfiguration deckt einen Tisch von 1,25 × 2,5 m ab.

Wichtig – das Teil wird ohne montierte Magnete verkauft. Das Overlay wird mit Magnetstreifen auf Rollen geliefert, die nicht bereits angebracht sind: Der Bediener positioniert diese selbst an der Unterseite, um die 6 Vakuumzonen entsprechend der metrischen Aufteilung zu definieren. Dieses Teil muss also montiert werden und wird nicht gebrauchsfertig geliefert.

Technische Daten

• OEM-Teilenummer: 3010113161
• OEM-Bezeichnung: Assy Overlay Magnetic 6 Zone Metric GT
• Hersteller: Océ / Canon (OEM)
• Material: Aluminium
• Teileart: Overlay (Abdeckplatte) für Vakuumtisch, abnehmbar
• Format: starre Aluminiumplatte, einteilig, deckt den gesamten Tisch ab
• Anzahl der Vakuumzonen: 6 (GT-Konfiguration)
• Abmessungen: ausgelegt für metrischen Tisch 1,25 × 2,5 m (49,2 × 98,4 in)
• Bedienung der Zonen: Vierteldrehgriffe (offen/geschlossen)
• Magnete: Magnetbänder werden auf Rollen geliefert, nicht befestigt (müssen positioniert werden)
• Vom Tisch unterstützte Materialstärke: bis zu 50,8 mm (2 in)
• Lieferumfang: 1 Aluminium-Overlay + separate Magnetrollen (zum Zusammenbau)
• Transport: nicht im Lieferumfang enthalten – Kostenvoranschlag auf Anfrage (sperriges Teil, Versand auf Palette)

Kompatibilität und Verwendung

• Océ Arizona 440 GT
• Océ Arizona 460 GT
• Océ Arizona 480 GT
• GT-Version mit 6 Zonen / Standard-Metriktisch – gilt nicht für XT-Modelle (7 Zonen, XL-Tisch)

Funktion

• Deckt den Vakuumtisch ab und erzeugt das Vakuumfeld
• Drückt starre oder flexible Medien während des Druckvorgangs fest an und hält sie in Position
• Teilt die Saugfläche mittels Magneten in 6 unabhängige Zonen auf
• Ermöglicht die Anpassung der Absaugung an das Medienformat und reduziert manuelles Abdecken
• Bildet eine abnehmbare Produktionsfläche, die den Drucktisch schützt

Mögliche Anzeichen bei Verschleiß

• Vakuumverlust / unzureichendes Vakuum (Manometer unter 20"Hg – 68 kPa)
• Das Druckmedium hebt sich, verschiebt sich oder bewegt sich während des Druckvorgangs
• Reibung oder Stöße der Druckköpfe aufgrund eines schlecht aufliegenden Druckträgers
• Vakuumzonen, die nicht mehr richtig abdichten (verschobene oder abgenutzte Magnete)
• Verformte, verbeulte oder verzerrte Aluminiumabdeckung, was zu Luftlecks und einem Verlust der Dichtigkeit führt

Der Austausch der magnetischen Abdeckung stellt eine gleichmäßige Ansaugung und einen perfekten Halt des Druckmaterials auf den Arizona 4xx GT wieder her – unverzichtbare Voraussetzungen für die Druckqualität und den Schutz der Druckköpfe.
