2143464 - PHOTO INTERRUPTER

PHOTO INTERRUPTER

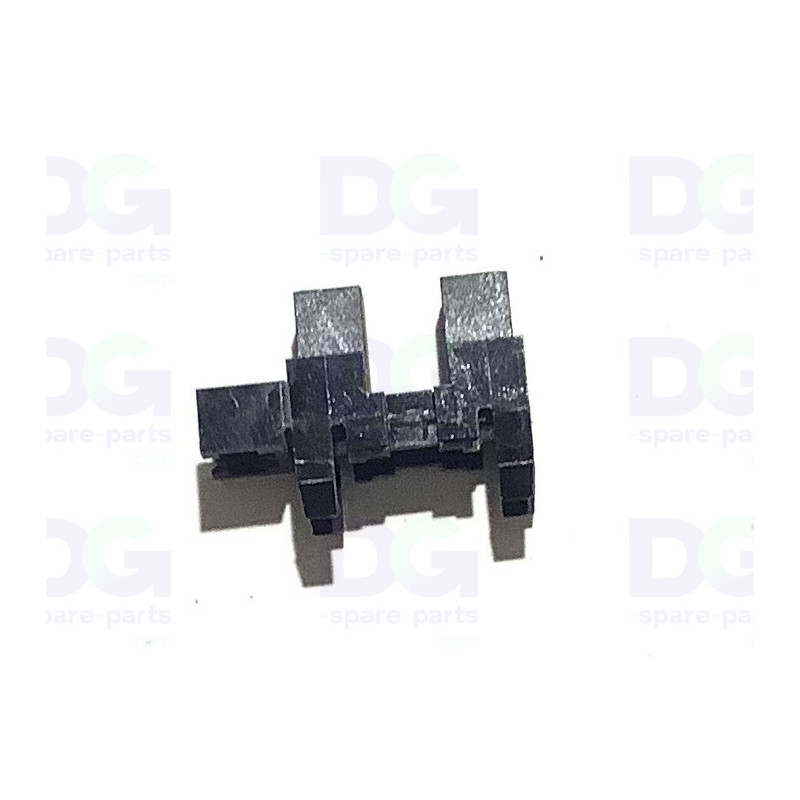

Le PHOTO INTERRUPTER référence 2143464 est un capteur optique à fourche utilisé sur un grand nombre de traceurs et imprimantes grand format Epson. Il se compose d'une diode émettrice infrarouge et d'un phototransistor placés face à face dans un boîtier plastique noir en U.

Le passage d'un ergot mécanique dans la fourche coupe le faisceau et fait basculer la sortie du capteur. Ce principe tout-ou-rien sert selon la position de montage à détecter l'origine du chariot, la position d'écartement des têtes, le verrouillage du support de rouleau ou encore la position du détecteur d'épaisseur papier.

La pièce est vendue en composant nu, sans faisceau ni platine support : elle se clipse en lieu et place de l'ancienne et se reconnecte sur le harnais d'origine. Son remplacement permet de restaurer les performances d'origine de l'équipement.

Fonction du composant

- Détecte la position de référence du chariot d'impression (capteur CR-HP)
- Contrôle la position du réglage d'écartement tête / support (capteur PG)
- Signale le verrouillage ou le déverrouillage du support de rouleau
- Renvoie la position du détecteur d'épaisseur de média
- Fournit un signal logique tout-ou-rien exploité directement par la carte principale

Références

Référence OEM : 2143464

Compatibilité machines

Epson Stylus Pro
- Stylus Pro 9890
- Stylus Pro 9908
- Epson PX-H9000

Epson SureColor série T
- SC-T3000 / SC-T3200 / SC-T5000 / T5200 / SC-T7000 / T7200
- SC-T3270 / T5270 / T7270
- SC-T3700 / T5700 / T7700

Epson SureColor série S
- SC-S30600 / SC-S40600 / SC-S50600
- SC-S60600 / SC-S70600 / SC-S80600

Epson SureColor séries B et P
- SC-B6000 / SC-B7000 / SC-B9000
- SC-P800
- SC-P6500 / P8600 / P9500

Informations techniques importantes

- Type : photo-interrupteur transmissif à fourche, boîtier plastique noir
- Référence OEM : 2143464
- Fabricant : Epson
- Principe : LED infrarouge + phototransistor, détection par occultation
- Fourniture : composant seul, sans faisceau ni platine support
- Montage : clipsable, plusieurs positions possibles sur une même machine
- Livraison : pièce d'origine Epson (OEM)
- Poids : 0,02 kg

Symptômes possibles en cas de défaillance

- Erreur de position d'origine du chariot au démarrage de la machine
- Le chariot ne trouve plus sa butée et vient percuter le flanc
- Message d'erreur de verrouillage rouleau alors que le levier est bien en place
- Réglage d'écartement tête / média bloqué ou incohérent
- Détection d'épaisseur papier erronée, tête qui frotte le média
- Machine bloquée en initialisation sans code d'erreur explicite

Le remplacement de ce capteur rétablit la détection de position et débloque les séquences d'initialisation de la machine.
