2143464 - INTERRUTTORE FOTOCELLULARE

PHOTO INTERRUPTER

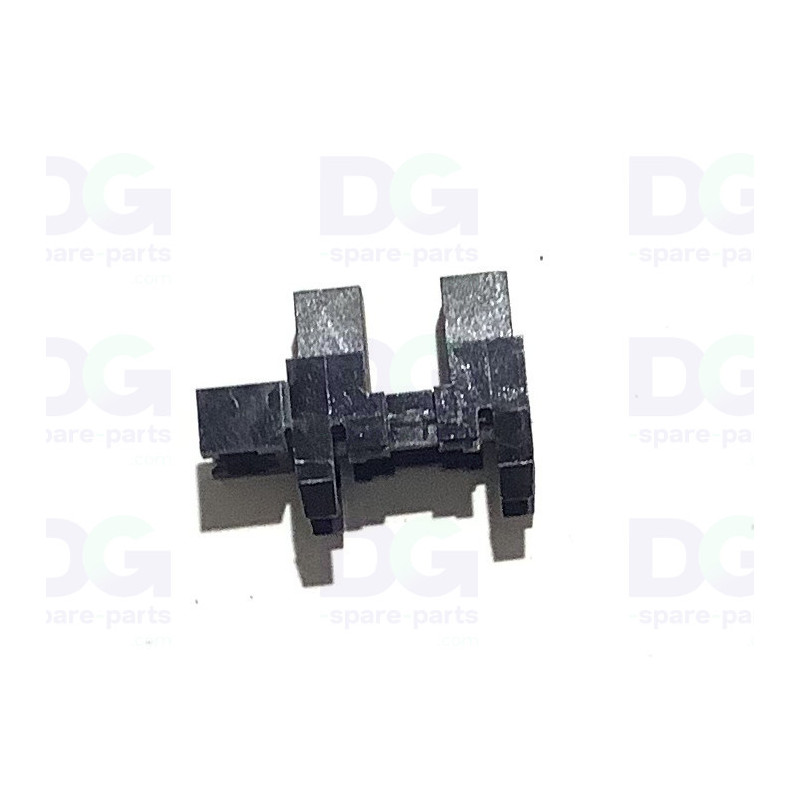

Il FOTOINTERRUTTORE con codice 2143464 è un sensore ottico a forcella utilizzato su numerosi plotter e stampanti di grande formato Epson. È composto da un diodo emettitore di infrarossi e da un fototransistor disposti uno di fronte all’altro all’interno di un alloggiamento in plastica nera a forma di U.

Il passaggio di un perno meccanico nella forcella interrompe il raggio e fa cambiare stato all’uscita del sensore. Questo principio "tutto o niente" serve, a seconda della posizione di montaggio, a rilevare l'origine del carrello, la posizione di distanziamento delle testine, il bloccaggio del supporto del rullo o ancora la posizione del sensore di spessore della carta.

Il componente viene venduto come parte nuda, senza fascio ottico né piastra di supporto: si aggancia al posto di quello precedente e si ricollega al cablaggio originale. La sua sostituzione consente di ripristinare le prestazioni originali dell’apparecchiatura.

Funzione del componente

- Rileva la posizione di riferimento del carrello di stampa (sensore CR-HP)
- Controlla la posizione della regolazione della distanza tra testina e supporto (sensore PG)
- Segnala il bloccaggio o lo sbloccaggio del supporto del rullo -
Restituisce la posizione del sensore di spessore del
supporto - Fornisce un segnale logico on/off gestito direttamente dalla scheda principale

Riferimenti

Codice OEM: 2143464

Compatibilità con le macchine

Epson Stylus Pro -
Stylus Pro 9890 -
Stylus Pro 9908 -
Epson PX-H9000

Serie Epson SureColor
T - SC-T3000 / SC-T3200 / SC-T5000 / T5200 / SC-T7000 /
T7200 - SC-T3270 / T5270 /
T7270 - SC-T3700 / T5700 / T7700

Epson SureColor serie
S - SC-S30600 / SC-S40600 /
SC-S50600 - SC-S60600 / SC-S70600 / SC-S80600

Serie Epson SureColor B e
P - SC-B6000 / SC-B7000 /
SC-B9000 - SC-P800 -
SC-P6500 / P8600 / P9500

Informazioni tecniche importanti

• Tipo: fotocellula a forcella trasmissiva, involucro in plastica
nera - Codice OEM: 2143464
- Produttore:
Epson - Principio di funzionamento: LED a infrarossi + fototransistor, rilevamento tramite
occultamento - Fornitura: solo componente, senza fascio ottico né piastra di supporto -
Montaggio: a clip, diverse posizioni possibili sulla stessa macchina -
Consegna: pezzo originale Epson (OEM)
- Peso: 0,02 kg

Possibili sintomi in caso di guasto

• Errore di posizione iniziale del carrello all’avvio della macchina -
Il carrello non individua più il fermo e urta contro il fianco -
Messaggio di errore relativo al bloccaggio del rullo nonostante la leva sia correttamente posizionata
- Regolazione della distanza tra testina e supporto bloccata o
incoerente - Rilevamento errato dello spessore della carta, la testina sfrega contro il supporto -
Macchina bloccata in fase di inizializzazione senza codice di errore esplicito

La sostituzione di questo sensore ripristina il rilevamento della posizione e sblocca le sequenze di inizializzazione della macchina.
