3010113161 - Overlay Magnétique de Table 6 Zones (Metric GT)

Overlay Magnétique de Table 6 Zones – Océ Arizona 4xx GT – 3010113161

L'overlay magnétique de table réf. 3010113161 est une plaque de recouvrement en aluminium, rigide et livrée en une seule pièce, qui habille la table à dépression des imprimantes UV à plat Océ Arizona série 400 GT. Posé sur la table d'impression, il crée le champ de vide qui plaque le média et le maintient parfaitement immobile pendant le passage du chariot.

Les bandes magnétiques positionnées en sous-face découpent le champ d'aspiration en 6 zones de vide indépendantes. Chaque zone s'ouvre ou se ferme par une poignée quart-de-tour (verticale = ouverte, horizontale = fermée), ce qui permet d'ajuster la surface aspirante au format du média et de limiter le masquage manuel. La configuration métrique d'origine couvre une table de 1,25 × 2,5 m.

Important – pièce vendue sans aimants fixés. L'overlay est livré avec les bandes magnétiques fournies en rouleaux, non posées : l'opérateur les positionne lui-même en sous-face pour matérialiser les 6 zones de vide selon le découpage métrique. Cette pièce est donc à monter, et non livrée prête à l'emploi.

Caractéristiques techniques

• Référence OEM : 3010113161
• Désignation OEM : Assy Overlay Magnetic 6 Zone Metric GT
• Fabricant : Océ / Canon (OEM)
• Matériau : aluminium
• Type de pièce : Overlay (plaque de recouvrement) de table à dépression, amovible
• Format : plaque aluminium rigide, d'une seule pièce, couvrant toute la table
• Nombre de zones de vide : 6 (configuration GT)

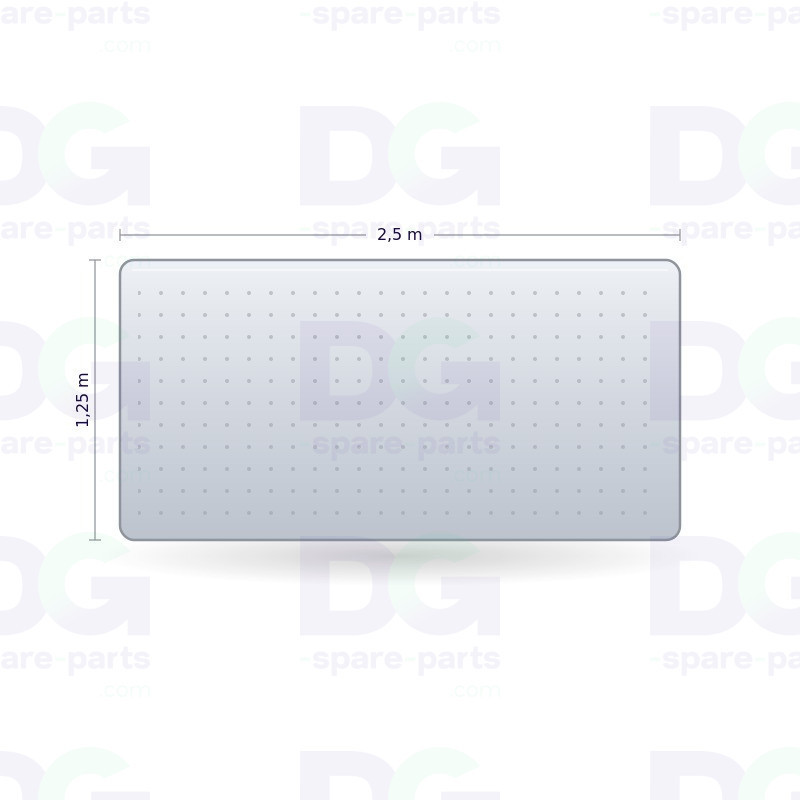

• Dimensions : conçu pour table métrique 1,25 × 2,5 m (49,2 × 98,4 in)
• Commande des zones : poignées quart-de-tour (ouverte / fermée)
• Aimants : bandes magnétiques fournies en rouleaux, non fixées (à positionner)
• Épaisseur média supportée par la table : jusqu'à 50,8 mm (2 in)
• Livraison : 1 overlay aluminium + rouleaux d'aimants séparés (pièce à monter)
• Transport : non inclus – devis sur demande (pièce volumineuse, expédition sur palette)

Compatibilité et utilisation

• Océ Arizona 440 GT
• Océ Arizona 460 GT
• Océ Arizona 480 GT
• Version GT à 6 zones / table métrique standard – ne concerne pas les modèles XT (7 zones, table XL)

Fonction

• Recouvre la table à dépression et crée le champ de vide d'aspiration
• Plaque et maintient le média rigide ou souple immobile pendant l'impression
• Délimite la surface aspirante en 6 zones indépendantes via les aimants
• Permet d'adapter l'aspiration au format du média et de réduire le masquage manuel
• Constitue une surface de production amovible protégeant la table d'impression

Symptômes possibles en cas d'usure

• Perte de dépression / vide insuffisant (gauge sous 20"Hg – 68 kPa)
• Média qui se soulève, se décale ou bouge pendant l'impression
• Frottements ou chocs de têtes liés à un média mal plaqué
• Zones de vide qui ne s'isolent plus correctement (aimants déplacés ou usés)
• Overlay aluminium voilé, bosselé ou déformé entraînant des fuites d'air et une perte d'étanchéité

Le remplacement de l'overlay magnétique restaure une aspiration homogène et une tenue parfaite du média sur les Arizona 4xx GT, conditions indispensables à la qualité d'impression et à la protection des têtes.

♻️ DG Spare Parts – spécialiste européen des pièces détachées pour imprimantes et traceurs grand format.
