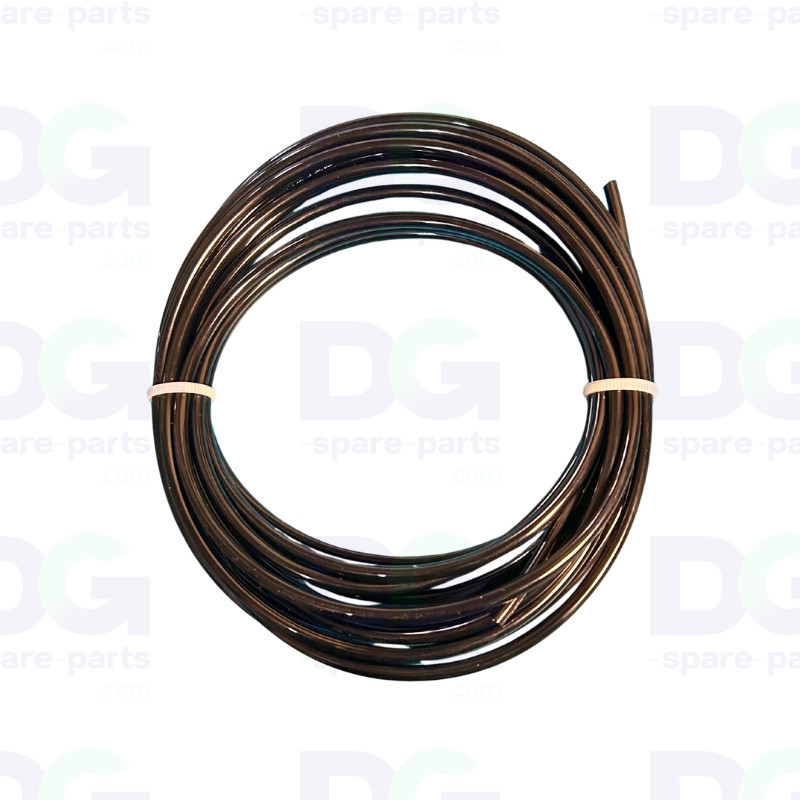

3010114434 - Kit de mangueira de tinta, 3/32" de diâmetro interno, preta (tubo 3010104652, 4,5 m)

Kit de tubagem de tinta 3/32" DI preto – Canon Océ Arizona – 3010114434

O kit de tubagem 3010114434 contém 4,5 m de tubo Océ 3010104652, o tubo de tinta preta com 3/32" de diâmetro interior que equipa todo o circuito de fluidos das Canon Océ Arizona, desde a série 4xx até à série 22xx. É este tubo que se encontra nos oito reservatórios de tinta do carro, nos filtros de tinta do compartimento esquerdo e nas válvulas de purga do bloco menisco.

O tubo é montado nos conectores com espiga de 3/32" da família Luer-Lock da Océ (macho 3010104770, em ângulo 3010107689, fêmea 3010104451) e é bloqueado pelos anéis Luer coloridos de cada canal. O seu diâmetro exterior de 5/32" (4 mm) corresponde ao diâmetro para o qual estes anéis foram concebidos, o que garante uma estanqueidade duradoura sob tinta UV, sem necessidade de colares nem cola.

Fornecido em kit de 4,5 m para cortar à medida (apenas o tubo, sem conexões), permite renovar toda a tubagem dos reservatórios de um carrinho: o esquema de tubagem Océ 3010112969 prevê 8 secções de 310 mm (alimentação do depósito → cabeça) e 8 secções de 350 mm (retorno da cabeça → depósito), ou seja, cerca de 5,3 m com as ligações aos filtros. Peça original Canon Océ, em PE, compatível com o circuito original.

Características técnicas

• Referência OEM: 3010114434 (kit) – tubo 3010104652
• Fabricante: Canon Océ
• Código CAS Océ: 02-x601 (grupo Tinta / Ar / Vácuo) – 07-x601 na Arizona 13xx (estação de manutenção)
• Tipo de peça: Tubo de tinta para cortar, PE preto
• Dimensões: 3/32" de diâmetro interno × 5/32" de diâmetro externo (≈ 2,4 × 4,0 mm)
• Comprimento: 4,5 m
• Conexões associadas: Luer macho com barbotina 3/32" 3010104770 – Luer/barbotina em ângulo 3/32" 3010107689 – Luer fêmea com barb 3/32" 3010104451 – anéis Luer-Lock 3010104765 (preto), 3010104766 (azul), 3010104767 (vermelho), 3010104768 (amarelo), 3010104769 (branco), 3010107717 (verde), 3010107870 (claro)
• Áreas abrangidas: Reservatórios de tinta do carro (3010110853), conjunto de filtros de tinta, compartimento esquerdo Ink-Air-Vacuum, válvulas de purga / menisco
• Entrega: Tubo avulso em kit de 4,5 m – conexões e anéis Luer não incluídos
• Tipo de peça: Peça original Canon Océ (OEM)
• Aplicação: Impressoras UV planas Arizona – circuito de tinta

Compatibilidade e utilização

• Canon Océ Arizona 440 GT / 440 XT / 460 GT / 460 XT / 480 GT / 480 XT
• Canon Océ Arizona 640 GT / 640 XT / 660 GT / 660 XT
• Canon Océ Arizona 1240 GT / 1240 XT / 1260 GT / 1260 XT / 1280 GT / 1280 XT
• Canon Océ Arizona 1340 GT / 1340 XT / 1360 GT / 1360 XT / 1380 GT / 1380 XT
• Canon Océ Arizona 2260 GT / 2260 XT / 2280 GT / 2280 XT
• Fujifilm Acuity Select HS série 30 (HS36, HS38, HS X36, HS X38) – mesma plataforma que as Arizona 22xx
• Não é compatível com as Arizona 2xx / 3xx cuja tubagem do carro é de 1/4" (kit 3010105351)

Função

• Alimenta cada cabeça de impressão com tinta a partir do seu reservatório do carro (trecho de 310 mm)
• Assegura o retorno da tinta da cabeça para o reservatório (trecho de 350 mm)
• Liga os filtros de tinta do compartimento esquerdo ao circuito de alimentação dos reservatórios
• Liga as válvulas de purga do bloco de menisco e as linhas de desgaseificação aos reservatórios
• Encaixa-se nas ligações Luer-Lock com espiga de 3/32" sem colar ou cola

Possíveis sintomas em caso de desgaste

• Fuga ou gotejamento de tinta na base de um reservatório ou numa ligação Luer
• Tubo endurecido, branqueado ou rachado pela tinta UV, que já não encaixa no anel Luer
• Bolhas de ar no circuito, perda de vácuo num canal, bicos em falta após a purga
• Tubo amassado ou dobrado, bloqueando o fluxo de um canal (falha na alimentação ou no retorno)
• Erro de nível de tinta num reservatório do carrinho (sensor 3010107593) devido à entrada de ar

A substituição do tubo 3010104652 restabelece um circuito de tinta estanque e com pressão entre reservatórios, filtros e cabeças; recomenda-se substituir toda a tubagem do carrinho aquando da substituição de uma cabeça ou de um reservatório.
