3010114434 – Tintenschlauch-Set, 3/32" Innendurchmesser, schwarz (Schlauch 3010104652, 4,5 m)

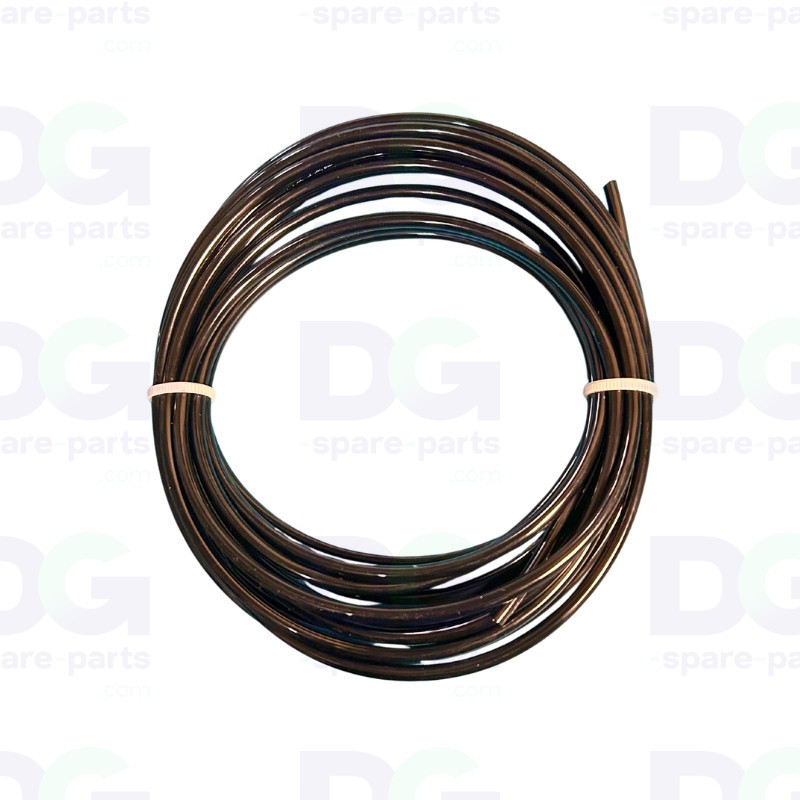

Tintenschlauch-Set 3/32" Innendurchmesser, schwarz – Canon Océ Arizona – 3010114434

Das Schlauch-Set 3010114434 enthält 4,5 m des Océ-Schlauchs 3010104652, dem schwarzen Tintenschlauch mit einem Innendurchmesser von 3/32", der im gesamten Flüssigkeitskreislauf der Canon Océ Arizona-Modelle der Serien 4xx bis 22xx verbaut ist. Dieser Schlauch kommt an den acht Tintenbehältern des Druckwagens, an den Tintenfiltern im linken Fach und an den Entlüftungsventilen des Meniskusblocks zum Einsatz.

Der Schlauch wird an die 3/32"-Barb-Anschlüsse der Océ-Luer-Lock-Familie (Stecker 3010104770, abgewinkelt 3010107689, Buchse 3010104451) und wird durch die farbigen Luer-Ringe jedes Kanals gesichert. Sein Außendurchmesser von 5/32" (4 mm) entspricht genau der Auslegung dieser Ringe, was eine dauerhafte Dichtheit unter UV-Tinte ohne Schellen oder Klebstoff gewährleistet.

Er wird als 4,5 m langes Set zum Zuschneiden geliefert (nur Schlauch, ohne Anschlüsse) und ermöglicht den kompletten Austausch der Schlauchleitungen zu den Tanks eines Wagens: Der Schlauchplan Océ 3010112969 sieht 8 Abschnitte à 310 mm (Zufuhr vom Tank zum Druckkopf) und 8 Abschnitte à 350 mm (Rücklauf vom Druckkopf zum Tank) vor, was zusammen mit den Filteranschlüssen etwa 5,3 m ergibt. Canon Océ-Originalteil aus PE, entspricht dem Original-Rohrsystem.

Technische Daten

• OEM-Teilenummer: 3010114434 (Set) – Schlauch 3010104652
• Hersteller: Canon Océ
• Océ-CAS-Code: 02-x601 (Gruppe Tinte / Luft / Vakuum) – 07-x601 bei Arizona 13xx (Wartungsstation)
• Teileart: Zu schneidender Tintenschlauch, schwarzes PE
• Abmessungen: 3/32" Innendurchmesser × 5/32" Außendurchmesser (≈ 2,4 × 4,0 mm)
• Länge: 4,5 m
• Zugehörige Anschlüsse: Luer-Stecker mit 3/32"-Barb-Anschluss 3010104770 – abgewinkelter Luer-/Barb-Anschluss 3/32" 3010107689 – Luer-Buchse mit Barb-Anschluss 3/32" 3010104451 – Luer-Lock-Ringe 3010104765 (schwarz), 3010104766 (blau), 3010104767 (rot), 3010104768 (gelb), 3010104769 (weiß), 3010107717 (grün), 3010107870 (hell)
• Betroffene Bereiche: Tintenbehälter des Druckwagens (3010110853), Tintenfilter-Baugruppe, linker Ink-Air-Vacuum-Schacht, Entlüftungsventile / Meniskusventile
• Lieferumfang: Schlauch einzeln im 4,5-m-Set – Anschlüsse und Luer-Ringe nicht enthalten
• Teiltyp: Canon Océ-Originalteil (OEM)
• Anwendung: Arizona-UV-Flachbettdrucker – Tintenkreislauf

Kompatibilität und Verwendung

• Canon Océ Arizona 440 GT / 440 XT / 460 GT / 460 XT / 480 GT / 480 XT
• Canon Océ Arizona 640 GT / 640 XT / 660 GT / 660 XT
• Canon Océ Arizona 1240 GT / 1240 XT / 1260 GT / 1260 XT / 1280 GT / 1280 XT
• Canon Océ Arizona 1340 GT / 1340 XT / 1360 GT / 1360 XT / 1380 GT / 1380 XT
• Canon Océ Arizona 2260 GT / 2260 XT / 2280 GT / 2280 XT
• Fujifilm Acuity Select HS 30-Serie (HS36, HS38, HS X36, HS X38) – gleiche Plattform wie die Arizona 22xx
• Nicht geeignet für die Arizona 2xx / 3xx, deren Schlittenverrohrung 1/4" beträgt (Bausatz 3010105351)

Funktion

• Versorgt jeden Druckkopf mit Tinte aus seinem Schlittenbehälter (Strecke 310 mm)
• Sorgt für den Tintenrücklauf vom Druckkopf zum Tank (Strecke 350 mm)
• Verbindet die Tintenfilter des linken Schranks mit dem Versorgungskreislauf der Behälter
• Verbindet die Entlüftungsventile des Meniskusblocks und die Entgasungsleitungen mit den Tanks
• Lässt sich ohne Schelle oder Klebstoff an Luer-Lock-Anschlüssen mit 3/32"-Gewinde befestigen

Mögliche Anzeichen bei Verschleiß

• Tintenaustritt oder Tropfen am Boden eines Tanks oder an einer Luer-Verschraubung
• Durch UV-Tinte verhärteter, verbleichender oder rissiger Schlauch, der sich nicht mehr in den Luer-Ring einrasten lässt
• Luftblasen im Kreislauf, Entlüftung eines Kanals, fehlende Düsen nach dem Entlüften
• Gezerdeter oder geknickter Schlauch, der den Durchfluss eines Kanals blockiert (Fehler in der Zufuhr oder im Rücklauf)
• Fehler beim Tintenfüllstand an einem Wagenbehälter (Sensor 3010107593) infolge von Lufteindringung

Durch den Austausch des Schlauchs 3010104652 wird ein dichter und entlüfteter Tintenkreislauf zwischen Tanks, Filtern und Druckköpfen wiederhergestellt; es wird empfohlen, beim Austausch eines Druckkopfs oder Tanks die gesamte Schlauchleitung des Wagens zu erneuern.
