3010114434 - Kit tuyau encre 3/32" ID noir (tube 3010104652, 4,5 m)

Kit tuyau encre 3/32" ID noir – Canon Océ Arizona – 3010114434

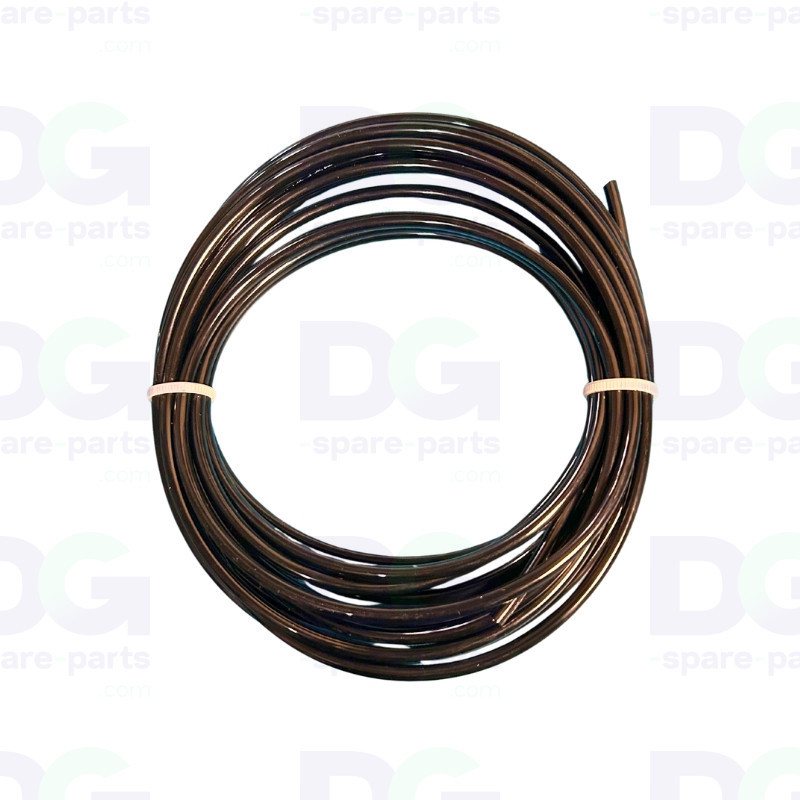

Le kit tuyau 3010114434 contient 4,5 m de tube Océ 3010104652, le tube d'encre noir de 3/32" de diamètre intérieur qui équipe tout le circuit fluidique des Canon Océ Arizona de la série 4xx à la série 22xx. C'est ce tube que l'on retrouve sur les huit réservoirs d'encre du chariot, sur les filtres encre de la baie gauche et sur les vannes de purge du bloc ménisque.

Le tube se monte sur les raccords à barb 3/32" de la famille luer-lock Océ (mâle 3010104770, coudé 3010107689, femelle 3010104451) et se verrouille par les bagues luer colorées de chaque canal. Son diamètre extérieur de 5/32" (4 mm) est celui pour lequel ces bagues sont dimensionnées, ce qui garantit une étanchéité durable sous encre UV sans collier ni colle.

Fourni en kit de 4,5 m à couper à longueur (tube seul, sans raccords), il permet de refaire l'intégralité de la tuyauterie des réservoirs d'un chariot : le schéma de tuyauterie Océ 3010112969 prévoit 8 tronçons de 310 mm (alimentation réservoir → tête) et 8 tronçons de 350 mm (retour tête → réservoir), soit environ 5,3 m avec les liaisons filtres. Pièce d'origine Canon Océ, matière PE conforme au circuit d'origine.

Caractéristiques techniques

• Référence OEM : 3010114434 (kit) – tube 3010104652
• Fabricant : Canon Océ
• Code CAS Océ : 02-x601 (groupe Ink / Air / Vacuum) – 07-x601 sur Arizona 13xx (station de maintenance)
• Type de pièce : Tube d'encre à couper, PE noir
• Dimensions : 3/32" ID × 5/32" OD (≈ 2,4 × 4,0 mm)
• Longueur : 4,5 m
• Raccords associés : Luer mâle barb 3/32" 3010104770 – coudé luer / barb 3/32" 3010107689 – luer femelle barb 3/32" 3010104451 – bagues luer-lock 3010104765 (noir), 3010104766 (bleu), 3010104767 (rouge), 3010104768 (jaune), 3010104769 (blanc), 3010107717 (vert), 3010107870 (clair)
• Zones concernées : Réservoirs d'encre du chariot (3010110853), ensemble filtres encre, baie gauche Ink-Air-Vacuum, vannes de purge / ménisque
• Livraison : Tube seul en kit de 4,5 m – raccords et bagues luer non inclus
• Type de pièce : Pièce d'origine Canon Océ (OEM)
• Application : Imprimantes UV à plat Arizona – circuit d'encre

Compatibilité et utilisation

• Canon Océ Arizona 440 GT / 440 XT / 460 GT / 460 XT / 480 GT / 480 XT
• Canon Océ Arizona 640 GT / 640 XT / 660 GT / 660 XT
• Canon Océ Arizona 1240 GT / 1240 XT / 1260 GT / 1260 XT / 1280 GT / 1280 XT
• Canon Océ Arizona 1340 GT / 1340 XT / 1360 GT / 1360 XT / 1380 GT / 1380 XT
• Canon Océ Arizona 2260 GT / 2260 XT / 2280 GT / 2280 XT
• Fujifilm Acuity Select HS 30 series (HS36, HS38, HS X36, HS X38) – même plateforme que les Arizona 22xx
• Ne convient pas aux Arizona 2xx / 3xx dont la tuyauterie de chariot est en 1/4" (kit 3010105351)

Fonction

• Alimente chaque tête d'impression en encre depuis son réservoir de chariot (tronçon 310 mm)
• Assure le retour d'encre de la tête vers le réservoir (tronçon 350 mm)
• Relie les filtres encre de la baie gauche au circuit d'alimentation des réservoirs
• Raccorde les vannes de purge du bloc ménisque et les lignes de dégazage aux réservoirs
• Se verrouille sur les raccords luer-lock à barb 3/32" sans collier ni colle

Symptômes possibles en cas d'usure

• Suintement ou goutte d'encre au pied d'un réservoir ou sur un raccord luer
• Tube durci, blanchi ou fissuré par l'encre UV, qui ne se verrouille plus dans la bague luer
• Bulles d'air dans le circuit, désamorçage d'un canal, buses manquantes après purge
• Tube écrasé ou plié bloquant le débit d'un canal (défaut d'alimentation ou de retour)
• Erreur de niveau d'encre sur un réservoir de chariot (capteur 3010107593) suite à une prise d'air

Le remplacement du tube 3010104652 rétablit un circuit d'encre étanche et amorcé entre réservoirs, filtres et têtes ; il est conseillé de renouveler la tuyauterie complète du chariot lors d'un remplacement de tête ou de réservoir.
