E109730 - Conjunto de PCB

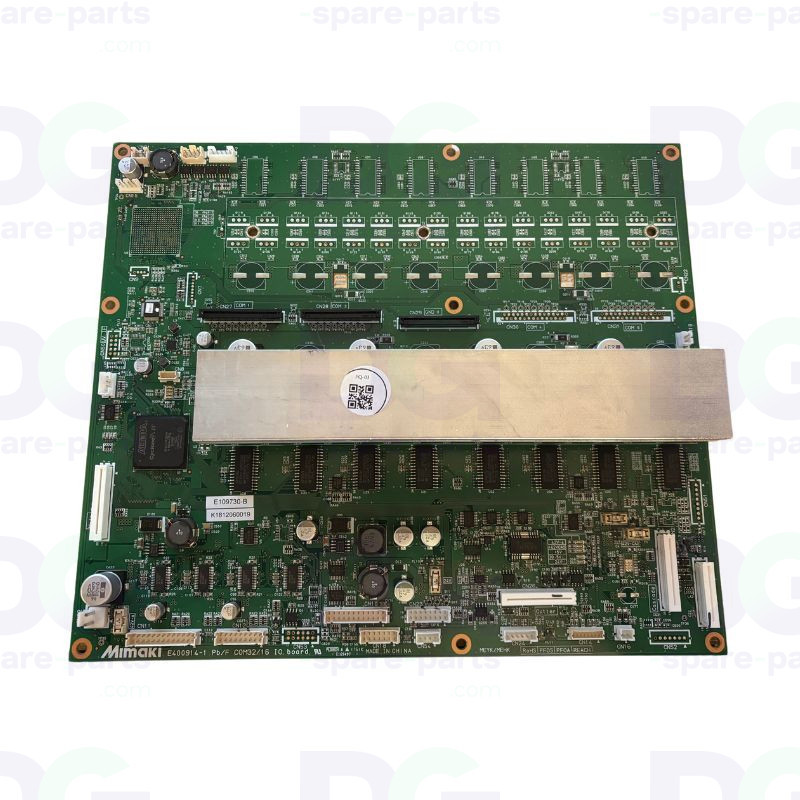

Conjunto de placa de circuito impresso COM16 IO – Mimaki JV150 / CJV150 – E109730

A placa de entradas/saídas COM16 IO PCB Assy E109730 está instalada nas máquinas Mimaki JV150 e CJV150. Instalada no compartimento elétrico, liga-se à placa principal («Main PCB») através de CN1/CN2 e funciona como interface entre a placa principal, o carro e os componentes periféricos da máquina.

De acordo com o manual de manutenção da Mimaki CJV150 (D500994, secção 2.3.3), controla a forma de onda das cabeças e as entradas/saídas fora dos cartuchos: estação de manutenção, limpador, bomba de aspiração, enrolador e aquecimento. O controlo das cabeças é assegurado por 8 controladores Epson E09A7218A colocados sob um dissipador de alumínio. Esta arquitetura garante um controlo fiável das cabeças e dos periféricos.

Fornecida como um conjunto completo (Assy), esta ficha corresponde à versão E109730, referência atual da placa: substitui a E108075 e a MP-E112213 («COM16 PCB B Assy»). A placa enviada ostenta a etiqueta do fabricante E109730; a versão anterior, E108075, é apresentada na sua própria ficha técnica.

Características técnicas

• Referência OEM: E109730
• Fabricante: Mimaki
• Designação do fabricante: «COM16 IO PCB Assy»
• Tipo de peça: Placa de entradas/saídas (IO), conjunto completo (Assy)
• Histórico: referência atual; substitui a E108075 e a MP-E112213 («COM16 PCB B Assy»)
• Marcas de identificação: etiqueta E109730-x; placa de circuito impresso Mimaki E400914-1 Pb/F «COM32/16 IO board»; FPGA Altera Cyclone II
• Componentes: 8 controladores de cabeça Epson E09A7218A com dissipador de calor em alumínio, conversores de 24 V e 5 V
• Conectores: CN1/CN2 para a «Main PCB»; CN27 «COM1», CN28 «COM2», CN29 «GND3», CN30 «COM4», CN31 «COM5» para a cabeça e o carro; CN26 «Cutter»; CN50 «UV IF»; conector «Cascade»; CN10 a CN14 e CN17 para os periféricos
• Fusíveis integrados: F1 3,15 A (42 V-CAS, cascata), F2 8 A (+42 V), F3 1,25 A (IO 5 V), F4 3,15 A (+24 V)
• Tensões monitorizadas: 1,2 V, 2,5 V, 3,3 V e 24 V («V1R2», «V2R5», «V3R3», «V24»)
• Termistores: TH1 e TH2 no estágio de controlo das cabeças
• Localização: armário elétrico, ligado à «Main PCB» (não confundir com a «Slider PCB» do carro nem com a «HDC PCB»)
• Entrega: conjunto completo montado, pronto a instalar
• Origem: peça original Mimaki (OEM)
• Aplicação: impressoras e impressoras-cortadoras roll-to-roll Mimaki da série 150 com uma cabeça

Compatibilidade e utilização

• Mimaki CJV150-75 / CJV150-75BS
• Mimaki CJV150-107 / CJV150-107BS
• Mimaki CJV150-130 / CJV150-130BS
• Mimaki CJV150-160 / CJV150-160BS
• Mimaki JV150-130 / JV150-130A / JV150-130BS
• Mimaki JV150-160 / JV150-160A / JV150-160BS
• Não compatível com os modelos JV300 / CJV300: a série 300 (duas cabeças) utiliza o «COM32 IO PCB Assy» E107944, que não é intercambiável
• Antes de encomendar, anote a referência indicada na etiqueta da placa instalada
• Antes da substituição, siga o procedimento 5.2.1 do manual de manutenção («Determining short circuit of COM16 IO PCB/COM32 IO PCB»): um curto-circuito num periférico ligado queima um fusível da placa e danificaria igualmente uma placa nova

Função

• Controla a forma de onda das cabeças através dos seus 8 controladores Epson E09A7218A
• Controla as entradas/saídas externas aos cartuchos: estação, limpador, bomba de aspiração, enrolador, aquecimento
• Alimenta a «CART IO PCB» (entradas/saídas dos cartuchos) através de CN10
• Liga a «Main PCB» ao carro através dos barramentos COM1 a COM5
• Protege as fontes de alimentação de 42 V, 24 V e 5 V através de fusíveis integrados
• Monitoriza as suas tensões internas e comunica os erros 192 a 195

Possíveis sintomas em caso de desgaste

• ERROR 192 «COMIO PCB V1R2» (tensão de 1,2 V)
• ERROR 193 «COMIO PCB V2R5» (tensão 2,5 V)
• ERROR 194 «COMIO PCB V3R3» (tensão 3,3 V)
• ERROR 195 «COMIO PCB V24» (tensão 24 V)
• ERROR 15f «HEAD DRIVE HOT»: sobreaquecimento do circuito de comando das cabeças (o manual não especifica o sensor que o ativa)
• Fusíveis F1 a F4 queimados na sequência de um curto-circuito num periférico (bomba, limpador, enrolador, aquecimento)
• Periférico não controlado: bomba, limpador, enrolador ou aquecimento inativo

A substituição da placa restabelece o controlo das cabeças e dos periféricos, uma vez excluído qualquer curto-circuito do lado do periférico através do procedimento 5.2.1.
