E109730 - Assemblaggio PCB

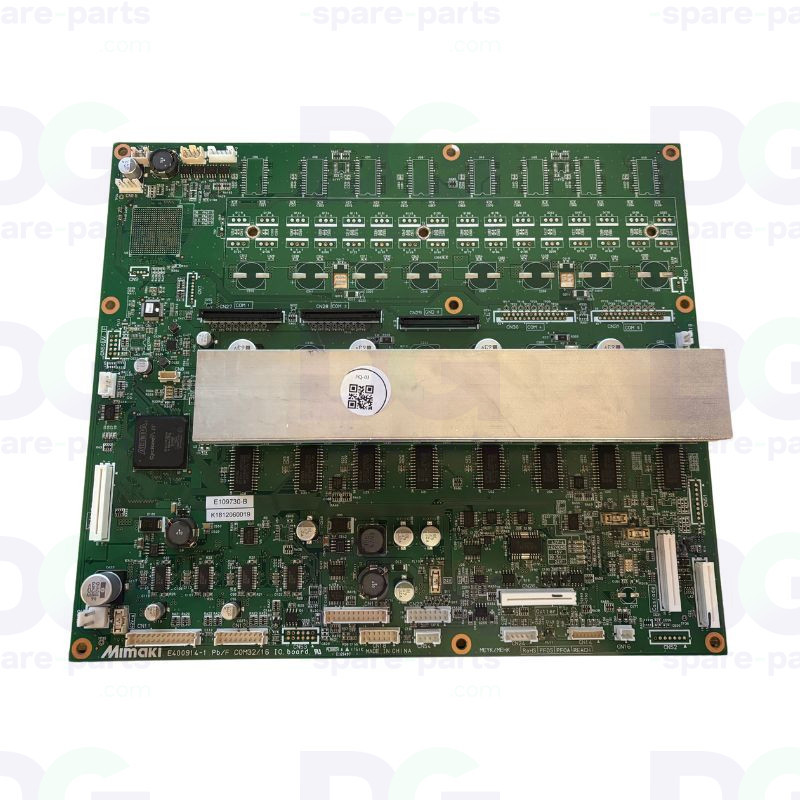

Scheda COM16 IO assemblata – Mimaki JV150 / CJV150 – E109730

La scheda di ingresso/uscita COM16 IO PCB Assy E109730 è installata sui modelli Mimaki JV150 e CJV150. Installata nell’armadio elettrico, si collega alla scheda principale (“Main PCB”) tramite CN1/CN2 e funge da interfaccia tra la scheda principale, il carrello e i componenti periferici della macchina.

Secondo il manuale di manutenzione Mimaki CJV150 (D500994, sezione 2.3.3), essa controlla la forma d’onda delle testine e gli ingressi/uscite esterni alle cartucce: stazione di manutenzione, pulitore, pompa di aspirazione, avvolgitore e riscaldamento. Il controllo delle testine avviene tramite 8 driver Epson E09A7218A posizionati sotto un dissipatore in alluminio. Questa architettura garantisce un controllo affidabile delle testine e delle periferiche.

Fornita come gruppo completo (Assy), questa scheda corrisponde alla versione E109730, codice attuale della scheda: sostituisce la E108075 e la MP-E112213 («COM16 PCB B Assy»). La scheda spedita reca l’etichetta del produttore E109730; la versione precedente E108075 è descritta in una scheda a sé stante.

Caratteristiche tecniche

• Codice OEM: E109730
• Produttore: Mimaki
• Denominazione del produttore: «COM16 IO PCB Assy»
• Tipo di componente: Scheda di ingresso/uscita (IO), gruppo completo (Assy)
• Corrispondenza: codice attuale; sostituisce E108075 e MP-E112213 («COM16 PCB B Assy»)
• Segni di identificazione: etichetta E109730-x; circuito stampato Mimaki E400914-1 Pb/F «COM32/16 IO board»; FPGA Altera Cyclone II
• Componenti: 8 driver di testina Epson E09A7218A con dissipatore in alluminio, convertitori da 24 V e 5 V
• Connettori: CN1/CN2 verso la «Main PCB»; CN27 «COM1», CN28 «COM2», CN29 «GND3», CN30 «COM4», CN31 «COM5» verso la testina e il carrello; CN26 «Cutter»; CN50 «UV IF»; connettore «Cascade»; da CN10 a CN14 e CN17 verso le periferiche
• Fusibili integrati: F1 3,15 A (42 V-CAS, cascata), F2 8 A (+42 V), F3 1,25 A (IO 5 V), F4 3,15 A (+24 V)
• Tensioni monitorate: 1,2 V, 2,5 V, 3,3 V e 24 V («V1R2», «V2R5», «V3R3», «V24»)
• Termistori: TH1 e TH2 sullo stadio di comando delle testine
• Posizione: armadio elettrico, collegato alla «Main PCB» (da non confondere con la «Slider PCB» del carrello né con la «HDC PCB»)
• Consegna: set completo montato, pronto per l’installazione
• Origine: ricambio originale Mimaki (OEM)
• Applicazione: stampanti e stampanti-taglierine roll-to-roll Mimaki serie 150 a una testina

Compatibilità e utilizzo

• Mimaki CJV150-75 / CJV150-75BS
• Mimaki CJV150-107 / CJV150-107BS
• Mimaki CJV150-130 / CJV150-130BS
• Mimaki CJV150-160 / CJV150-160BS
• Mimaki JV150-130 / JV150-130A / JV150-130BS
• Mimaki JV150-160 / JV150-160A / JV150-160BS
• Non compatibile con i modelli JV300 / CJV300: la serie 300 (a due testine) utilizza il «COM32 IO PCB Assy» E107944, non intercambiabile
• Prima di effettuare l’ordine, rilevare il codice riportato sull’etichetta della scheda installata
• Prima della sostituzione, seguire la procedura 5.2.1 del manuale di manutenzione («Determining short circuit of COM16 IO PCB/COM32 IO PCB»): un cortocircuito su un dispositivo collegato fa saltare un fusibile della scheda e danneggerebbe allo stesso modo anche una scheda nuova

Funzione

• Controlla la forma d’onda delle testine tramite i suoi 8 driver Epson E09A7218A
• Controlla gli ingressi/uscite esterni alle cartucce: stazione, pulitore, pompa di aspirazione, avvolgitore, riscaldamento
• Alimenta la «CART IO PCB» (ingressi/uscite delle cartucce) tramite CN10
• Collega la «Main PCB» al carrello tramite i bus da COM1 a COM5
• Protegge le alimentazioni a 42 V, 24 V e 5 V tramite fusibili integrati
• Monitora le tensioni interne e segnala gli errori da 192 a 195

Possibili sintomi in caso di usura

• ERROR 192 «COMIO PCB V1R2» (tensione 1,2 V)
• ERROR 193 «COMIO PCB V2R5» (tensione 2,5 V)
• ERROR 194 «COMIO PCB V3R3» (tensione 3,3 V)
• ERROR 195 «COMIO PCB V24» (tensione 24 V)
• ERROR 15f « HEAD DRIVE HOT »: surriscaldamento dello stadio di comando delle testine (il manuale non specifica quale sensore lo attivi)
• Fusibile da F1 a F4 bruciato a seguito di un cortocircuito di un dispositivo periferico (pompa, raschiatore, avvolgitore, riscaldamento)
• Periferica non controllata: pompa, raschiatore, avvolgitore o riscaldatore inattivo

La sostituzione della scheda ripristina il controllo delle testine e delle periferiche, una volta escluso qualsiasi cortocircuito sul lato delle periferiche tramite la procedura 5.2.1.
