Fresa Diager© 4041--10P0200-095°

Fresa cónica para ranhura e dobra – Diager – 4041-10P0200-095°

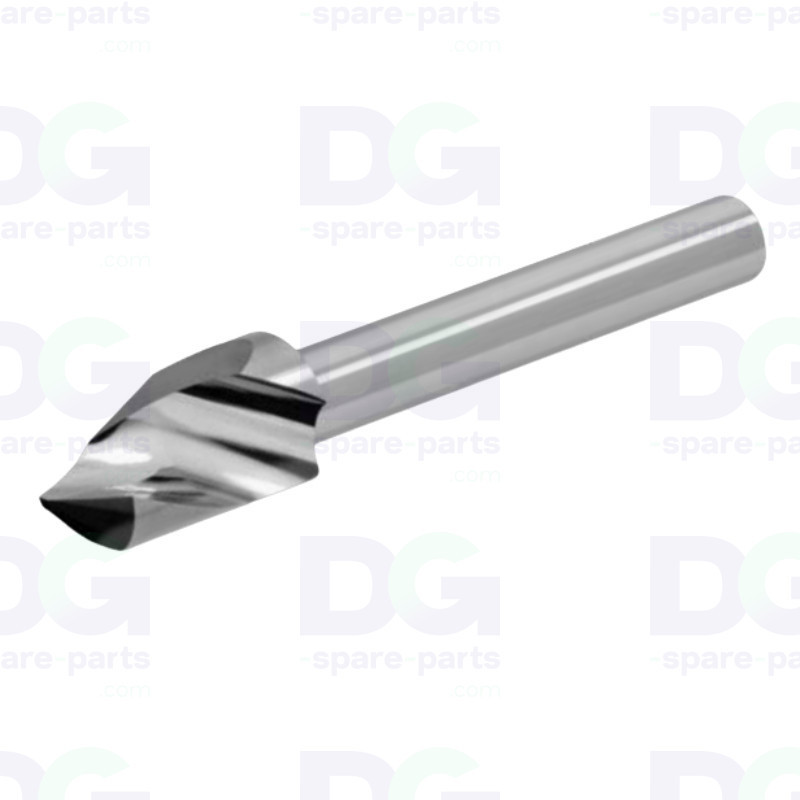

A fresa Diager 4041-10P0200-095° é uma ferramenta cónica monobloco em metal duro, especificamente desenvolvida para a ranhura em V seguida de dobragem de painéis compósitos com núcleo de plástico e revestimento de alumínio (ACM e TAC do tipo Dibond© e Alucobond©).

Permite fresar uma ranhura em V com um ângulo aberto de 95° no revestimento superior e na espuma central do painel, sem danificar o revestimento inferior. O painel pode então ser dobrado em ângulo reto (90°) ao longo da ranhura, sendo que os 5° adicionais compensam o retorno elástico do material para obter uma dobra nítida e regular. Esta técnica é utilizada em sinalética, PLV, revestimento arquitetónico e fabrico de caixas luminosas.

Fornecida como ferramenta avulsa (sem anel), pode ser montada em qualquer porta-ferramentas que aceite uma haste padrão de Ø6 mm. Para as mesas de corte Zünd que exigem uma fresa com anel, consulte a versão 4041--10P0200-095-B.

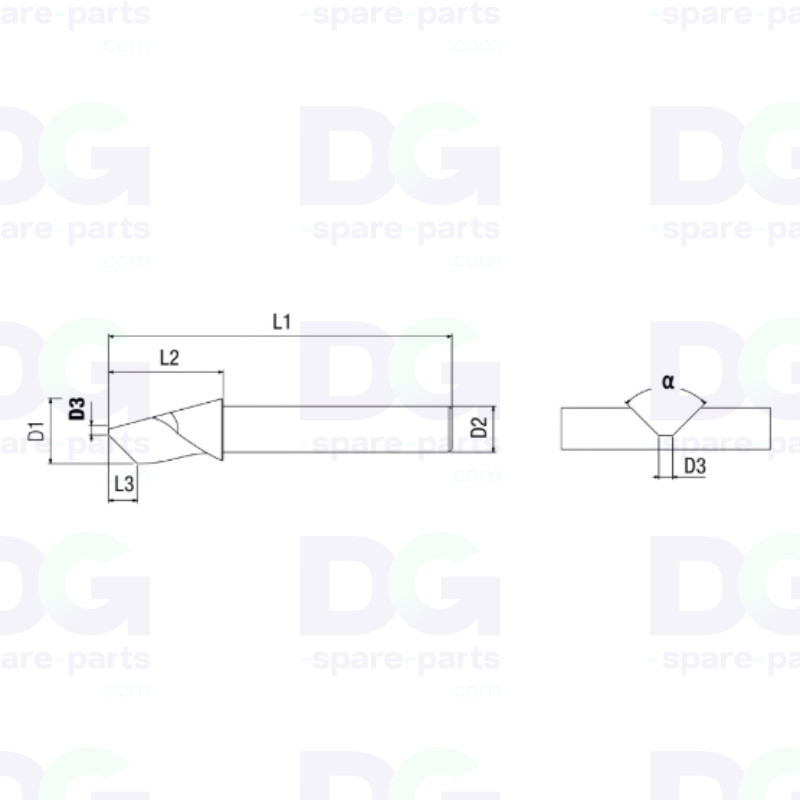

Características técnicas

• Referência OEM: 4041-10P0200-095°
• Fabricante: Diager Industrie (França)
• Tipo de peça: Fresa cónica de metal duro monobloco de 1 dente, hélice à direita (upcut)
• Diâmetro máximo de corte (D1): 10,0 mm
• Diâmetro da haste (D2): 6,0 mm (haste reforçada)
• Profundidade de ranhura (D3): 2,0 mm
• Comprimento do cone (L3): 3,6 mm
• Comprimento de corte (L2): 20,0 mm
• Comprimento total (L1): 60,0 mm
• Ângulo do cone (α): 95° (permite uma dobragem a 90° com compensação do retorno elástico)
• Número de dentes (Z): 1
• Material da ferramenta: carboneto de tungsténio
• Fornecimento: Apenas a ferramenta, versão padrão sem anel

Compatibilidade e utilização

• Router CNC e fresadoras equipadas com um porta-ferramentas ou uma pinça de fixação de Ø6 mm
• Módulos de fresagem / fresadoras em mesas de corte digitais compatíveis com hastes de Ø6 mm sem anel
• Máquinas de ranhura e dobragem dedicadas à sinalética e à PLV
• Versão compatível com mesas Zünd (com anel): referência 4041--10P0200-095-B

Função

• Realização de ranhuras em V com 2 mm de profundidade e ângulo de 95° em painéis compostos de alumínio
• Preparação para a dobragem a 90° de painéis Dibond©, Alucobond©, ACM e TAC para o fabrico de caixas, letras caixas, revestimentos e letreiros
• Usinagem do revestimento superior e da alma de plástico sem alterar o revestimento inferior, que serve de dobradiça
• Evacuação das aparas para cima graças à hélice direita (upcut), para uma ranhura limpa e regular
• Compatível com fluxos de produção em sinalética, PLV, decoração arquitetónica e impressão de grande formato laminada

Possíveis sintomas em caso de desgaste

• Dobragem irregular, quebra ou rasgo do revestimento inferior durante a dobragem do painel
• Rebarbas, fios de alumínio ou fragmentos de espuma na ranhura
• Profundidade de ranhura imprecisa ou ângulo do V degradado, resultando numa dobra não perpendicular
• Aquecimento anormal, vibrações intensificadas ou ruído de corte irregular durante a produção
• Lasca na aresta de corte ou quebra da ponta cónica durante a usinagem

A substituição regular da fresa 4041-10P0200-095° garante a nitidez da dobragem, a regularidade das peças produzidas e a qualidade final das caixas, letreiros e revestimentos em painéis compostos de alumínio.
