Diager©-Fräser 4041--10P0200-095°

Konischer Rill- und Biegefräser – Diager – 4041-10P0200-095°

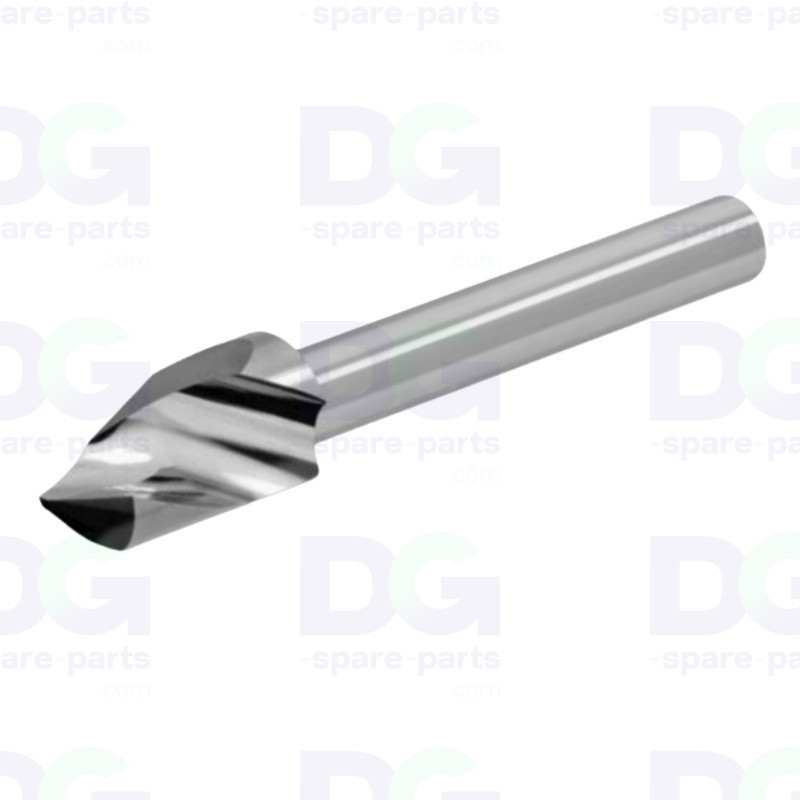

Der Fräser Diager 4041-10P0200-095° ist ein einteiliger konischer Hartmetallfräser, der speziell für das V-Nutenfräsen mit anschließender Biegung von Verbundplatten mit Kunststoffkern und Aluminiumdeckschicht (ACM und TAC vom Typ Dibond© und Alucobond©) entwickelt wurde.

Mit ihr lässt sich eine V-Nut mit einem Öffnungswinkel von 95° in die obere Deckschicht und den mittleren Schaumkern der Platte fräsen, ohne die untere Deckschicht zu beschädigen. Die Platte kann anschließend entlang der Nut im rechten Winkel (90°) umgebogen werden, wobei die zusätzlichen 5° die Rückfederung des Materials ausgleichen, um eine saubere und gleichmäßige Biegung zu erzielen. Diese Technik wird in der Beschilderung, im POS-Bereich, bei der architektonischen Verkleidung und bei der Herstellung von Leuchtkästen eingesetzt.

Sie wird als Einzelwerkzeug (ohne Bund) geliefert und lässt sich auf jeden Werkzeughalter montieren, der einen Standardschaft mit Ø 6 mm aufnimmt. Für Zünd-Schneidetische, die einen Fräser mit Bund erfordern, siehe die Version 4041--10P0200-095-B.

Technische Daten

• OEM-Referenz: 4041-10P0200-095°
• Hersteller: Diager Industrie (Frankreich)
• Werkstücktyp: Einteiliger Hartmetall-Kegelfräser mit 1 Zahn, Rechtslauf (Upcut)

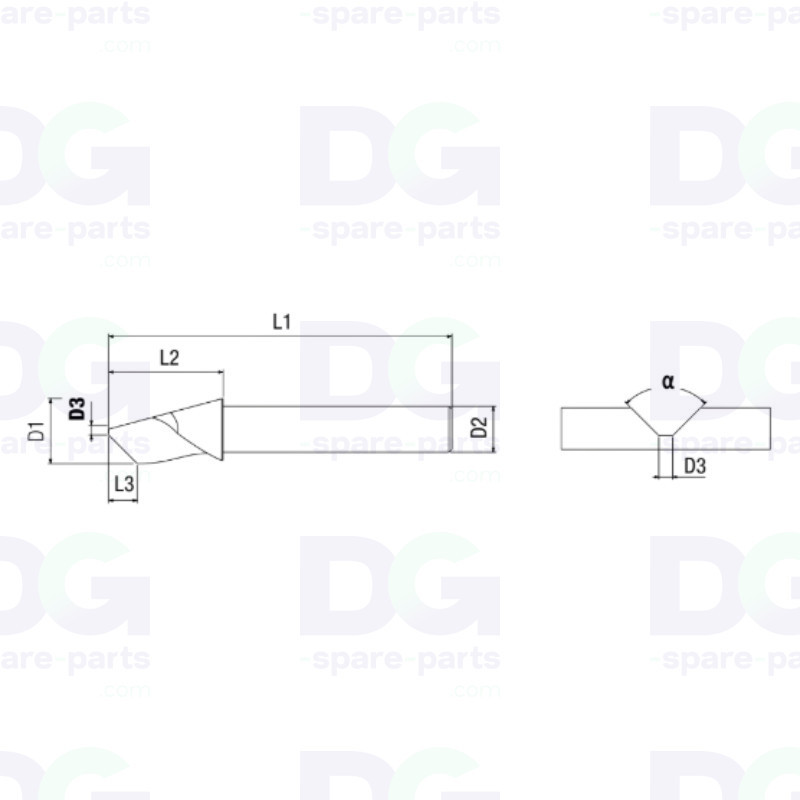

• Maximaler Schnittdurchmesser (D1): 10,0 mm
• Schaftdurchmesser (D2): 6,0 mm (verstärkter Schaft)
• Nuten-Tiefe (D3): 2,0 mm
• Kegellänge (L3): 3,6 mm
• Schnittlänge (L2): 20,0 mm
• Gesamtlänge (L1): 60,0 mm
• Kegelwinkel (α): 95° (ermöglicht eine 90°-Biegung mit Ausgleich der Rückfederung)
• Zahnanzahl (Z): 1
• Werkstoff des Werkzeugs: Wolframkarbid
• Lieferumfang: Werkzeug einzeln, Standardausführung ohne Ring

Kompatibilität und Verwendung

• CNC-Fräsmaschinen und Oberfräsen mit einem Werkzeughalter oder einer Spannzange Ø6 mm
• Fräs-/Router-Module auf digitalen Schneidetischen, die ungefutterte Schäfte Ø 6 mm aufnehmen
• Rill- und Falzmaschinen für die Beschilderung und POS-Werbung
• Mit Zünd-Tischen kompatible Version (mit Bund): Artikelnummer 4041--10P0200-095-B

Funktion

• Herstellung von V-Nuten mit einer Tiefe von 2 mm und einem Winkel von 95° auf Aluminiumverbundplatten
• Vorbereitung für die 90°-Biegung von Dibond©-, Alucobond©-, ACM- und TAC-Platten zur Herstellung von Leuchtkästen, Profilbuchstaben, Verkleidungen und Schildern
• Bearbeitung der oberen Deckschicht und des Kunststoffkerns, ohne die untere Deckschicht zu beschädigen, die als Scharnier dient
• Späneabfuhr nach oben dank des geraden Spiralfräsers (Upcut) für eine saubere und gleichmäßige Nut
• Kompatibel mit Produktionsabläufen in den Bereichen Beschilderung, POS, architektonische Dekoration und kaschierter Großformatdruck

Mögliche Anzeichen bei Verschleiß

• Unregelmäßige Biegung, Bruch oder Riss der unteren Deckschicht beim Biegen der Platte
• Grate, Aluminiumfasern oder Schaumstoffausbrüche in der Rille
• Ungenaue Rilltiefe oder veränderter V-Winkel, was zu einer nicht rechtwinkligen Falz führt
• Ungewöhnliche Erwärmung, erhöhte Vibrationen oder unregelmäßige Schnittgeräusche während der Produktion
• Abplatzen der Schneidkante oder Bruch der konischen Spitze während der Bearbeitung

Der regelmäßige Austausch des Fräsers 4041-10P0200-095° gewährleistet saubere Falzkanten, gleichmäßige Werkstücke und die Endqualität von Gehäusen, Schildern und Verkleidungen aus Aluminium-Verbundplatten.
