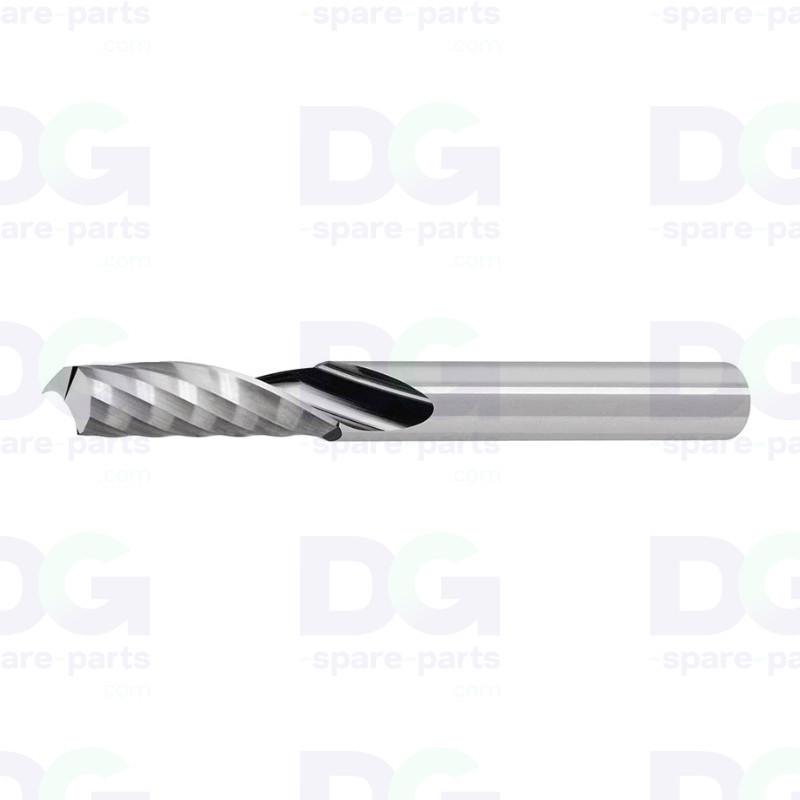

Fresa Diager© 4002-X0400

Fresa de 1 dente curto com hélice à esquerda – Diager – 4002-X0400

A fresa Diager 4002-X0400 é uma ferramenta de corte monobloco em metal duro revestido, especificamente desenvolvida para a usinagem e o corte de metais não ferrosos e painéis compostos de alumínio em fresadoras CNC, tupias ou módulos de fresagem de mesas de corte digital.

Caracteriza-se por uma geometria de um dente helicoidal à esquerda (downcut) e uma aresta de corte curta, configuração ideal para manter o material pressionado durante a usinagem, obter uma aresta superior nítida e limitar o levantamento de chapas finas ou painéis compostos. O revestimento específico da ferramenta permite a usinagem a seco, sem lubrificação, preservando simultaneamente a longevidade da aresta.

Fornecida como ferramenta avulsa (sem anel), pode ser montada em qualquer porta-ferramentas que aceite uma haste padrão de Ø6 mm. Para as mesas de corte Zünd que exigem uma fresa com anel, consulte a versão 4002-X0400-B.

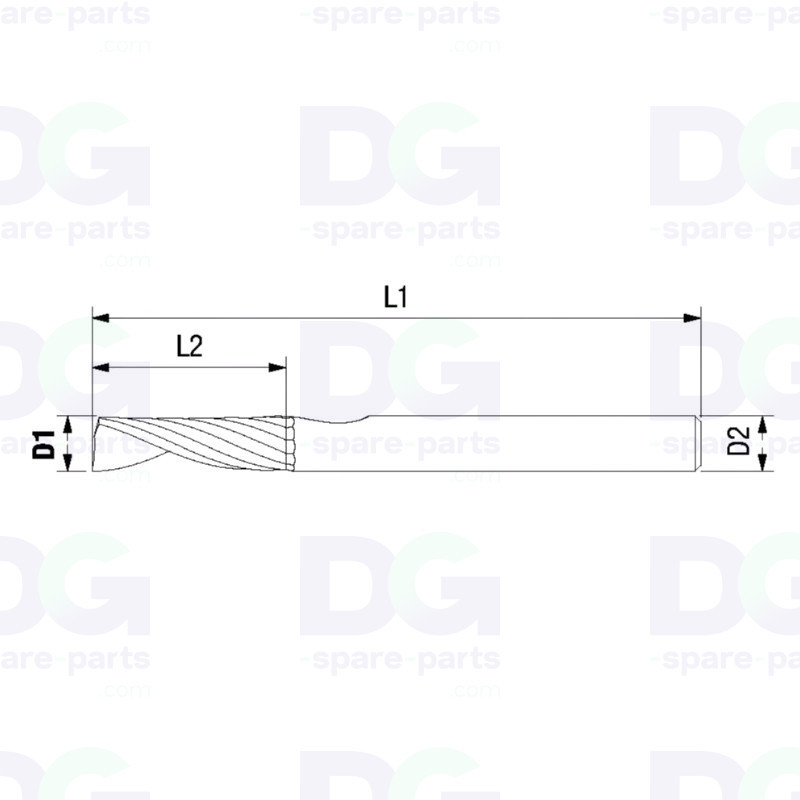

Características técnicas

• Referência OEM: 4002-X0400
• Fabricante: Diager Industrie (França)
• Tipo de peça: Fresa de metal duro monobloco de 1 dente curto, hélice à esquerda (downcut), revestida
• Diâmetro de corte (D1): 4,0 mm
• Diâmetro da haste (D2): 6,0 mm (haste reforçada)
• Comprimento de corte (L2): 6,0 mm
• Comprimento total (L1): 50,0 mm
• Número de dentes (Z): 1
• Material da ferramenta: Carboneto de tungsténio com revestimento específico
• Modo de usinagem: A seco, sem lubrificação
• Fornecimento: Apenas a ferramenta, versão padrão sem anel

Compatibilidade e utilização

• Router CNC e fresadoras equipadas com um porta-ferramentas ou uma pinça de fixação de Ø6 mm
• Módulos de fresagem / fresadoras em mesas de corte digitais compatíveis com hastes de Ø6 mm sem anel
• Máquinas de usinagem de painéis compostos de alumínio com fuso de alta frequência
• Versão compatível com mesas Zünd (com anel): referência 4002-X0400-B

Função

• Fresagem e corte de alumínio, latão e cobre em usinagem a seco
• Corte preciso de painéis compostos de alumínio Dibond© (ACM e TAC) para sinalética, PLV e revestimento
• Evacuação das aparas para baixo graças à hélice esquerda (downcut) para pressionar o material e garantir uma borda de corte nítida
• Realização de contornos recortados, ranhuras curtas e cortes de precisão em metais não ferrosos
• Usinagem sem lubrificação graças ao revestimento, ideal para ambientes de produção limpos

Possíveis sintomas em caso de desgaste

• Rebarbas, fios ou deformação das arestas nos cortes de alumínio e Dibond©
• Aparecimento de arestas acumuladas (built-up edge) e entupimento de limalhas na ranhura
• Aquecimento anormal da ferramenta, ruído de corte irregular ou vibrações aumentadas
• Perda de precisão dimensional nas peças usinadas e degradação do acabamento superficial
• Descasamento do revestimento, quebra de aresta ou ruptura da ferramenta durante a usinagem

A substituição regular da fresa 4002-X0400 preserva a qualidade dos cortes em painéis compostos de alumínio, a precisão dimensional das peças usinadas e a segurança do operador na produção.
