Fresa compatível com Zund R114 - 3910764

Fresa helicoidal R114 – Zünd – Referência 3910764

A fresa helicoidal Zünd R114 (ref. 3910764) é uma ferramenta de fresagem em metal duro monobloco, montada no módulo de fresagem (Routing Module) das mesas de corte digitais Zünd. Permite realizar cortes precisos e contornos fresados em materiais rígidos utilizados em sinalética e na montagem de stands.

A sua geometria helicoidal com um único dente (1 cutting edge) evacua eficazmente as aparas para cima e limita o aquecimento do material. O diâmetro de corte de Ø4 mm e o comprimento de corte de 12 mm garantem um acabamento de borda limpo em painéis compostos, madeira, MDF e espumas de PVC, sem rasgos nem queimaduras.

Fornecida como ferramenta avulsa, a R114 é montada diretamente na pinça de fixação de Ø6 mm do módulo de fresagem Zünd. Constitui um consumível de referência para oficinas que utilizam regularmente a mesa em modo de fresagem e trabalham com materiais compósitos, alveolares ou madeira.

Características técnicas

• Referência OEM: 3910764 (R114)
• Fabricante: Zünd
• Tipo de ferramenta: Broca helicoidal (spiral router bit)
• Número de dentes: 1 (1 cutting edge)

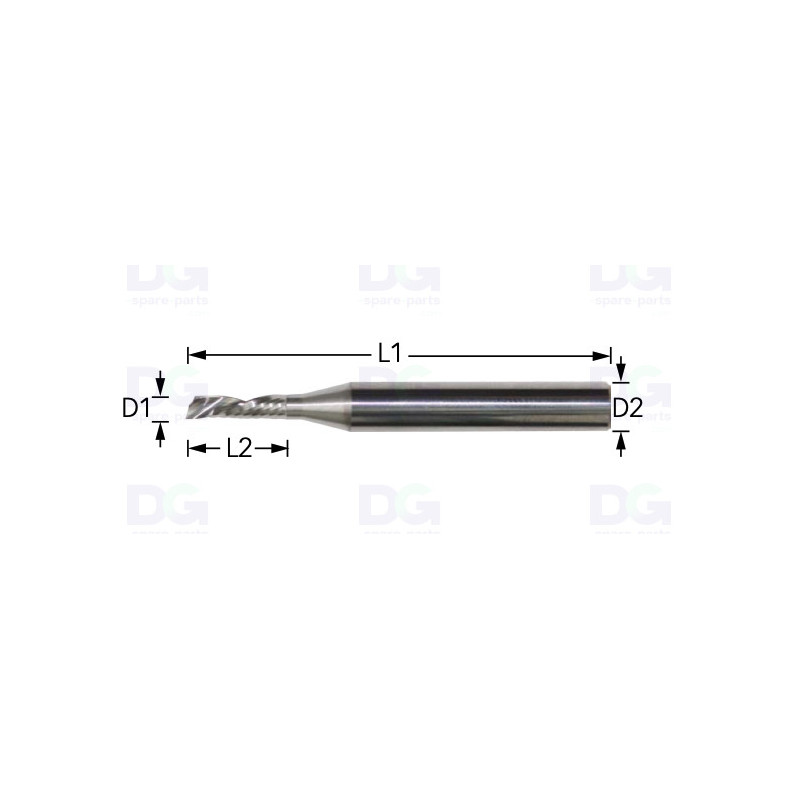

• Diâmetro de corte (D1): 4 mm
• Diâmetro da haste (D2): 6 mm
• Comprimento total (L1): 50 mm
• Comprimento de corte (L2): 12 mm
• Velocidade máxima de rotação: 46 600 rpm
• Materiais usináveis: Forex (PVC expandido), MDF, madeira, Dibond (painel composto de alumínio)
• Entrega: ferramenta avulsa, pronta a ser montada no módulo de fresagem
• Aplicação: módulo de fresagem Zünd – corte e fresagem de painéis rígidos

Compatibilidade e utilização

• Mesas de corte Zünd equipadas com o módulo de fresagem RM-A ou RM-L
• Série G3 da Zünd
• Série S3 da Zünd
• Série D3 da Zünd
• Série L3 da Zünd
• Qualquer máquina Zünd compatível com fresas de haste de Ø6 mm da série R

Função

• Realizar a fresagem de contornos e o corte de painéis rígidos para sinalética
• Evacuar as aparas para cima graças à geometria helicoidal (up-cut)
• Garantir um corte limpo em materiais compósitos e alveolares (Dibond, Forex)
• Trabalhar MDF e madeira sem queimar a borda de corte
• Permitir passagens precisas para peças de sinalética, letras tridimensionais e PLV

Possíveis sintomas em caso de desgaste

• Bordas de corte desfiadas ou arrancadas em Forex e MDF
• Aparecimento de queimaduras (escurecimento) nos painéis de madeira
• Rejeitos e resíduos colados na saída do material em Dibond
• Ruído anormal e vibrações do módulo de fresagem durante a passagem
• Aquecimento excessivo da fresa e do material
• Deterioração visível do gume ou lascas na ponta da ferramenta

Substituir a R114 assim que estes sintomas surgirem garante a qualidade do corte, preserva o módulo de fresagem Zünd e limita a quebra de material nos painéis de elevado valor acrescentado.
