Fraise compatible Zund R114 - 3910764

Fraise hélicoïdale R114 – Zünd – Référence 3910764

La fraise hélicoïdale Zünd R114 (réf. 3910764) est un outil de fraisage en carbure monobloc, monté sur le module routeur (Routing Module) des tables de découpe numériques Zünd. Elle permet de réaliser des découpes nettes et des contours fraisés dans les matériaux rigides utilisés en signalétique et en aménagement de stand.

Sa géométrie hélicoïdale à une seule dent (1 cutting edge) évacue efficacement les copeaux vers le haut et limite l'échauffement de la matière. Le diamètre de coupe Ø4 mm et la longueur de coupe de 12 mm assurent une finition de bord propre sur les panneaux composites, le bois, le MDF et les mousses PVC, sans arrachement ni brûlure.

Fournie en tant qu'outil seul, la R114 se monte directement dans la pince de serrage Ø6 mm du module de fraisage Zünd. Elle constitue un consommable de référence pour les ateliers utilisant régulièrement la table en mode routage et travaillant des matériaux composites, alvéolaires ou bois.

Caractéristiques techniques

• Référence OEM : 3910764 (R114)
• Fabricant : Zünd
• Type d'outil : Fraise hélicoïdale (spiral router bit)
• Nombre de dents : 1 (1 cutting edge)

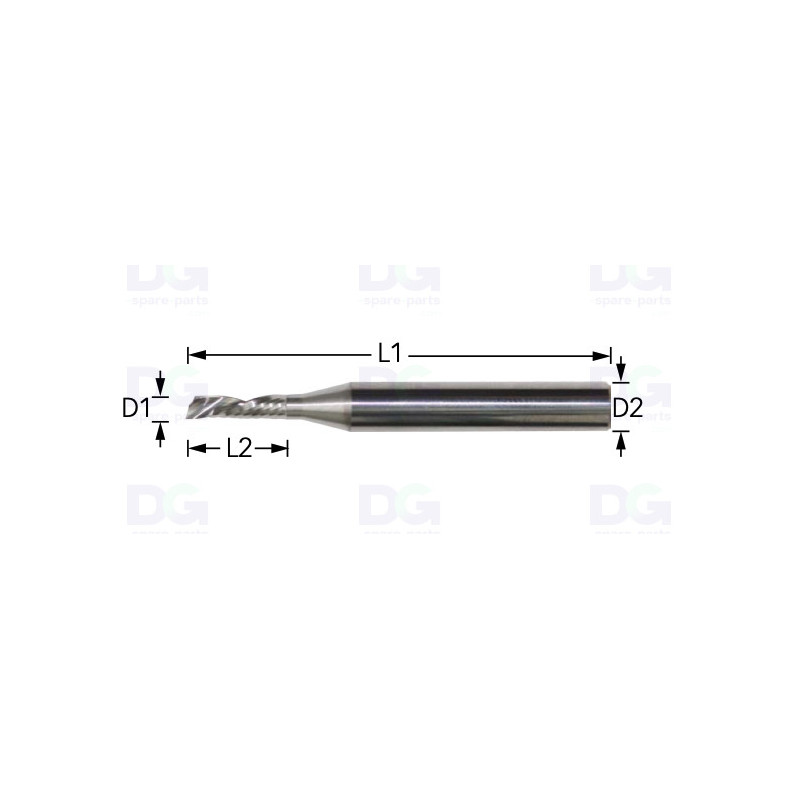

• Diamètre de coupe (D1) : 4 mm
• Diamètre de queue (D2) : 6 mm
• Longueur totale (L1) : 50 mm
• Longueur de coupe (L2) : 12 mm
• Vitesse de rotation max : 46 600 tr/min
• Matériaux usinables : Forex (PVC expansé), MDF, bois, Dibond (panneau composite aluminium)
• Livraison : outil seul, prêt à être monté sur le module routeur
• Application : module de fraisage Zünd – découpe et fraisage de panneaux rigides

Compatibilité et utilisation

• Tables de découpe Zünd équipées du module routeur RM-A ou RM-L
• Zünd série G3
• Zünd série S3
• Zünd série D3
• Zünd série L3
• Toute machine Zünd acceptant les fraises à queue Ø6 mm de la série R

Fonction

• Réaliser le fraisage de contours et la découpe de panneaux rigides en signalétique
• Évacuer les copeaux vers le haut grâce à la géométrie hélicoïdale (up-cut)
• Garantir une coupe nette dans les matériaux composites et alvéolaires (Dibond, Forex)
• Travailler le MDF et le bois sans brûler le bord de coupe
• Permettre des passes précises pour des pièces de signalétique, lettrage volume, PLV

Symptômes possibles en cas d'usure

• Bords de coupe peluchés ou arrachés sur Forex et MDF
• Apparition de brûlures (noircissement) sur les panneaux bois
• Bavures et résidus collés en sortie de matière sur Dibond
• Bruit anormal et vibrations du module de fraisage en cours de passe
• Échauffement excessif de la fraise et de la matière
• Dégradation visible du tranchant ou ébréchure en bout d'outil

Remplacer la R114 dès l'apparition de ces symptômes garantit la qualité de coupe, préserve le module de fraisage Zünd et limite la casse matière sur les panneaux à forte valeur ajoutée.
