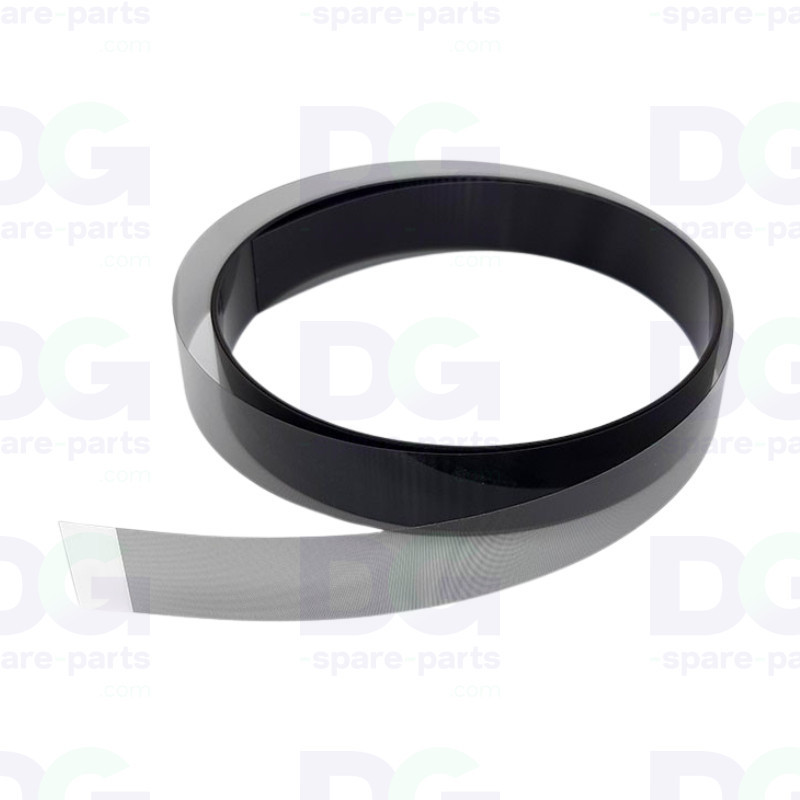

Escala de codificador linear 150 LPI - L5000 - W15

Escala de codificador linear 150 LPI – L5000 – W15

A Escala de Codificador Linear 150 LPI é uma fita de codificação utilizada em sistemas de posicionamento linear de máquinas industriais, nomeadamente em impressoras de grande formato e equipamentos de precisão.

Funciona com um sensor ótico que permite medir com precisão a posição do carro ou de um eixo de deslocamento. Esta medição garante um posicionamento extremamente preciso durante os movimentos da máquina.

Com um comprimento de 5000 mm, esta fita codificadora pode ser cortada (trimmed) para se adaptar a impressoras ou equipamentos mais pequenos.

Características técnicas

• Tipo: Escala de codificador linear
• Resolução: 150 LPI (Linhas por Polegada)
• Comprimento: 5000 mm
• Largura: 15 mm
• Tecnologia: Fita codificadora ótica
• Adaptação: Pode ser cortada para máquinas mais pequenas

Compatibilidade e utilização

• Impressoras industriais de grande formato
• Máquinas CNC e sistemas automatizados

Por exemplo, pode ser utilizada em substituição da referência Mimaki MP-E301184 Linear scale 150dpi 4400 para os modelos Mimaki UJV55-320 e SWJ-320EA, e para o modelo Fujifilm Acuity LED 3200.

Função

• Medição precisa da posição de um eixo linear
• Controlo do posicionamento do carro ou do pórtico
• Sincronização dos movimentos da máquina
• Manutenção da precisão das operações industriais

Possíveis sintomas em caso de desgaste

• Erros de posicionamento
• Desvio de impressão
• Perda de precisão dos movimentos
• Mensagens de erro relacionadas com os sensores do eixo

A substituição da fita codificadora permite restaurar um posicionamento preciso e fiável do sistema de deslocamento.
