Linear-Encoder-Skala 150 LPI – L5000 – W15

Lineare Encoder-Skala 150 LPI – L5000 – W15

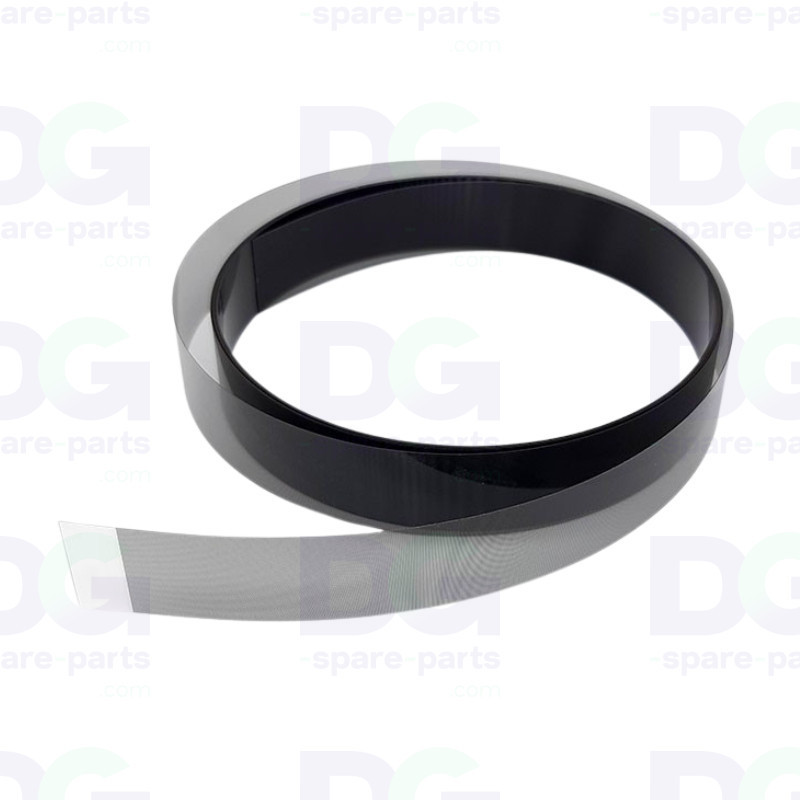

Die Linear Encoder Scale 150 LPI ist ein Maßband, das in linearen Positioniersystemen von Industriemaschinen verwendet wird, insbesondere in Großformatdruckern und Präzisionsgeräten.

Es arbeitet mit einem optischen Sensor, der die Position des Schlittens oder einer Bewegungsachse präzise misst. Diese Messung gewährleistet eine äußerst genaue Positionierung während der Maschinenbewegungen.

Mit einer Länge von 5000 mm kann dieses Maßband zugeschnitten (getrimmt) werden, um es an kleinere Drucker oder Geräte anzupassen.

Technische Daten

• Typ: Linear-Encoder-Skala
• Auflösung: 150 LPI (Lines Per Inch)
• Länge: 5000 mm
• Breite: 15 mm
• Technologie: Optisches Codierband
• Anpassung: Kann für kleinere Maschinen zugeschnitten werden

Kompatibilität und Verwendung

• Industrielle Großformatdrucker
• CNC-Maschinen und automatisierte Systeme

Kann beispielsweise als Ersatz für die Artikelnummer Mimaki MP-E301184 Linear scale 150dpi 4400 für die Modelle Mimaki UJV55-320 und SWJ-320EA sowie das Modell Fujifilm Acuity LED 3200 verwendet werden.

Funktion

• Präzise Messung der Position einer Linearachse
• Kontrolle der Positionierung des Schlittens oder Portals
• Synchronisation der Maschinenbewegungen
• Gewährleistung der Präzision bei industriellen Abläufen

Mögliche Anzeichen bei Verschleiß

• Positionierungsfehler
• Druckversatz
• Verlust der Bewegungsgenauigkeit
• Fehlermeldungen im Zusammenhang mit den Achsensensoren

Durch den Austausch des Encoderbands wird die präzise und zuverlässige Positionierung des Bewegungssystems wiederhergestellt.

♻️ DG Spare Parts – europäischer Spezialist für Ersatzteile für Großformatdrucker.
