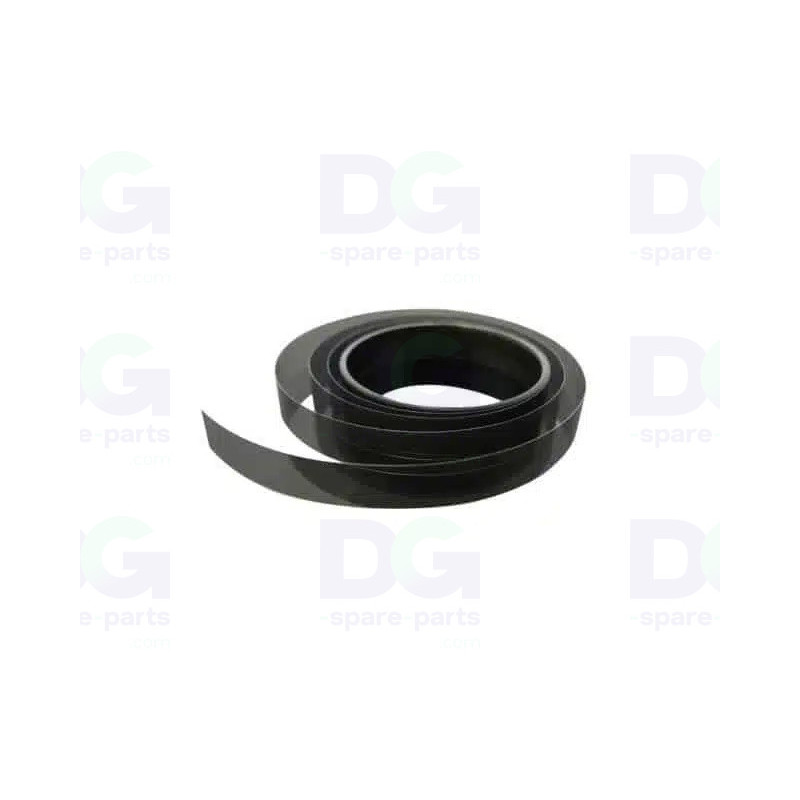

1000003691 - Folha, Escala Linear XJ-640 (fita de codificador)

Fita de codificador linear – Roland XJ-640 / XR-640 / VG-640 – 1000003691

A fita de codificador linear Roland 1000003691 (Sheet, Linear Scale XJ-640) é a régua ótica fixada ao longo do trilho do carro em toda a família de 64 polegadas da Roland: XJ-640, XR-640, XF-640, XT-640, EJ-640, LEC-540, VersaEXPRESS e TrueVIS VG / VG2 / SG2 / VF2. O sensor do codificador lê-a continuamente para determinar a posição exata dos cabeçotes.

As suas graduações de 180 linhas por polegada (180 LPI) fornecem ao controlador a referência de posição em cada passagem. Esta precisão garante um posicionamento exato das gotas e uma impressão bidirecional sem deslocamento.

Fornecida avulsa, com as dimensões originais de 2360 × 15 mm, incluindo os orifícios de fixação. Três opções à escolha nesta ficha: Novo (peça original Roland), Recondicionado (peça original verificada) ou Novo / Compatível (fita fabricada pela DG Spare Parts).

Características técnicas

• Referência OEM: 1000003691
• Fabricante: Roland DG
• Tipo de peça: Fita de codificador linear (linear encoder scale / encoder strip)
• Resolução: 180 LPI
• Dimensões: 2360 mm × 15 mm (comprimento total, incluindo os orifícios)
• Eixo em questão: Deslocamento do carro de impressão
• Entrega: Peça avulsa, pronta a montar
• Estado: Novo (OEM), Recondicionado ou Novo / Compatível, consoante a versão escolhida

Compatibilidade e utilização

• Roland XJ-640, XR-640, XF-640, XT-640
• Roland EJ-640
• Roland LEC-540
• Roland VG-540, VG-640, VG2-540, VG2-640
• Roland SG2-540, SG2-640
• Roland VF2-640

Versão «Nova / Compatível» – fabricada pela DG Spare Parts

• Fita cortada na nossa oficina a partir de uma fita de codificador genérica de 180 LPI, com 15 mm de largura e comprimento original de 2360 mm.
• Orifícios de fixação perfurados pela DG Spare Parts com base no gabarito original: a fita é entregue pronta a montar.
• A mesma resolução e largura que a peça original, compatível com o sensor de codificador existente.
• Fabrico por encomenda, sem garantia do fabricante Roland.

Função

• Fornecer ao sensor do encoder a referência de posição do carro
• Assegurar a sincronização entre o deslocamento do carro e o disparo das cabeças
• Garantir o alinhamento das passagens de ida e volta
• Manter a precisão dimensional das impressões

Possíveis sintomas em caso de desgaste

• Erro «Motor error» ou paragem do carro durante a impressão
• Desfasamento ou duplicação das passagens no modo bidirecional
• Listras finas e irregulares ao longo da largura do suporte
• Riscos, marcas de tinta ou graduações apagadas visíveis na fita

A substituição da fita do codificador restabelece um posicionamento fiável do carro e elimina os defeitos de registo relacionados com uma leitura prejudicada.
