1000003691 - Lámina, escala lineal XJ-640 (cinta codificadora)

Banda de encoder lineal – Roland XJ-640 / XR-640 / VG-640 – 1000003691

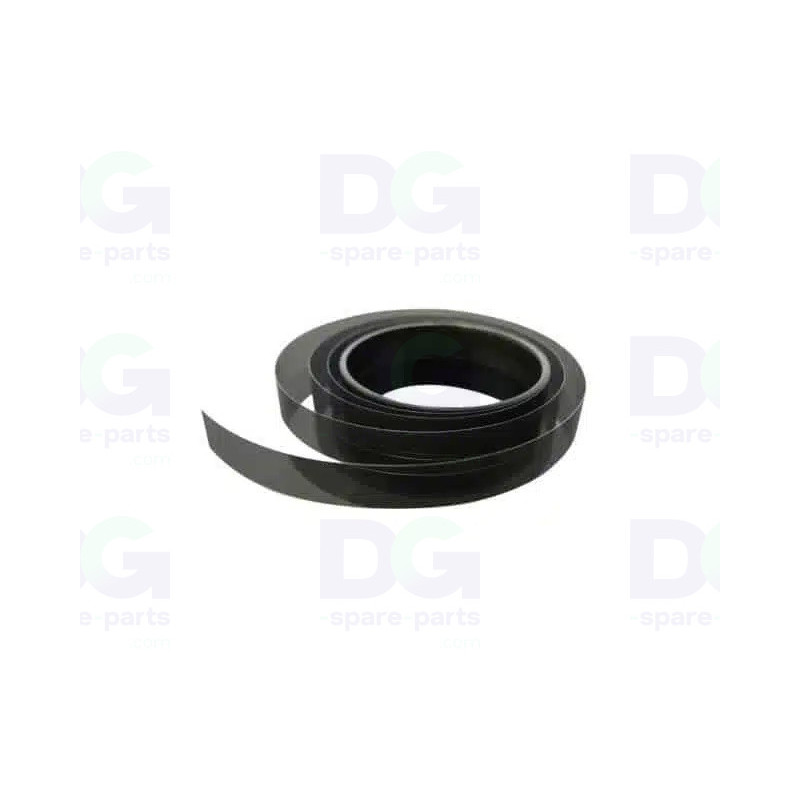

La cinta codificadora lineal Roland 1000003691 (Sheet, Linear Scale XJ-640) es la regla óptica fijada a lo largo del carril del carro en toda la gama Roland de 64 pulgadas: XJ-640, XR-640, XF-640, XT-640, EJ-640, LEC-540, VersaEXPRESS y TrueVIS VG / VG2 / SG2 / VF2. El sensor del codificador la lee de forma continua para determinar la posición exacta de los cabezales.

Sus graduaciones de 180 líneas por pulgada (180 LPI) proporcionan al controlador la referencia de posición en cada pasada. Esta precisión garantiza una colocación exacta de las gotas y una impresión bidireccional sin desplazamientos.

Se suministra por separado, con las dimensiones originales de 2360 × 15 mm, incluidos los orificios de fijación. Tres opciones a elegir en esta ficha: Nuevo (pieza original de Roland), Reacondicionado (pieza original revisada) o Nuevo / Compatible (cinta fabricada por DG Spare Parts).

Características técnicas

• Referencia OEM: 1000003691
• Fabricante: Roland DG
• Tipo de pieza: Banda de codificador lineal (escala de codificador lineal / tira de codificador)
• Resolución: 180 LPI
• Dimensiones: 2360 mm × 15 mm (longitud total, incluidos los orificios)
• Eje afectado: Desplazamiento del carro de impresión
• Entrega: Pieza suelta, lista para montar
• Estado: Nuevo (OEM), reacondicionado o nuevo/compatible, según la variante elegida

Compatibilidad y uso

• Roland XJ-640, XR-640, XF-640, XT-640
• Roland EJ-640
• Roland LEC-540
• Roland VG-540, VG-640, VG2-540, VG2-640
• Roland SG2-540, SG2-640
• Roland VF2-640

Versión «Nueva / Compatible» – fabricada por DG Spare Parts

• Cinta cortada en nuestro taller a partir de una cinta codificadora genérica de 180 LPI, con un ancho de 15 mm y una longitud original de 2360 mm.
• Agujeros de fijación perforados por DG Spare Parts sobre la plantilla original: la cinta se entrega lista para montar.
• Misma resolución y misma anchura que la pieza original, compatible con el sensor de encoder existente.
• Fabricación bajo pedido, sin garantía del fabricante Roland.

Función

• Proporcionar al sensor del codificador la referencia de posición del carro
• Garantizar la sincronización entre el desplazamiento del carro y el disparo de los cabezales
• Garantizar la alineación de las pasadas de ida y vuelta
• Mantener la precisión dimensional de las impresiones

Posibles síntomas en caso de desgaste

• Error «Motor error» o parada del carro durante la impresión
• Desfase o duplicación de pasadas en modo bidireccional
• Rayas finas e irregulares a lo ancho del soporte
• Rayas, marcas de tinta o graduaciones borradas visibles en la banda

La sustitución de la cinta del codificador restablece un posicionamiento fiable del carro y elimina los defectos de registro relacionados con una lectura alterada.
