Conjunto do codificador CR - DG-42947

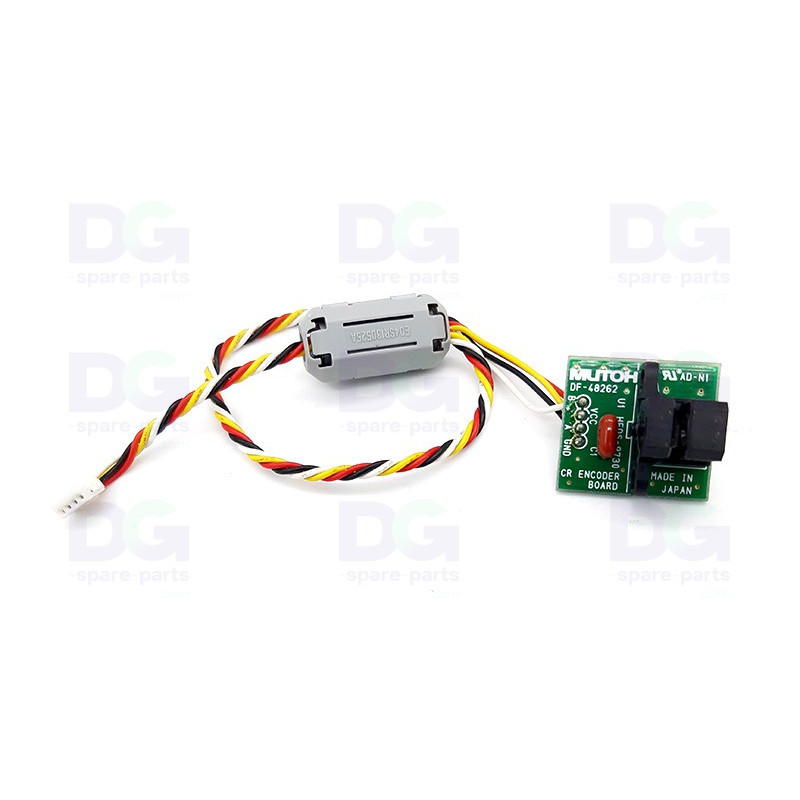

Conjunto codificador do carro (CR Encoder Assy)

O conjunto codificador do carro, referência DG-42947 (CR Encoder Assy), é o sensor codificador do carro de impressão montado nas impressoras de grande formato Mutoh ValueJet 1324, 1638 e 2638.

Lê as informações de posição na fita codificadora (encoder strip) para determinar em tempo real a posição exacta do carro no eixo horizontal. Este sensor transmite os dados de posicionamento à placa-mãe, que sincroniza o disparo dos bicos com o deslocamento do carro. Esta precisão garante um alinhamento perfeito das gotas de tinta e uma qualidade de impressão constante, incluindo no modo bidireccional de alta velocidade.

Peça de origem Mutoh, o codificador deve ser substituído em caso de falha de leitura que provoque desvios de impressão ou erros do codificador. Máquinas abrangidas: VJ-628X, VJ-1324X, VJ-1624WX, VJ-1627MH, VJ-1628MH, VJ-1638X, VJ-1638WX, VJ-1638UH, VJ-1638UH2, VJ-1938X, VJ-1938WX, VJ-1938TX, VJ-2638, VJ-2638X, VJ-426UF, VJ-626UF, XPJ-461UF, XPJ-661UF, XPJ-1462UF, XPJ-1641SR, XPJ-1682SR, XPJ-1682UR e XPJ-1682WR.

Dados técnicos

• Referência OEM: DG-42947
• Fabricante: Mutoh
• Tipo de peça: Sensor codificador do carro
• Tipo: Sensor codificador do carro (CR Encoder Assy)
• Posição: Carro de impressão (eixo X)
• Função: Leitura óptica da fita do codificador
• Origem: Peça OEM Mutoh
• Envio: Expedido pronto a instalar

Compatibilidade e utilização

• Mutoh Valuejet 426UF
• Mutoh Valuejet 628
• Mutoh Valuejet 1324 X
• Mutoh Valuejet 1617 H
• Mutoh Valuejet 1624
• Mutoh Valuejet 1624 W
• Mutoh Valuejet 1624 WX
• Mutoh Valuejet 1626 UH
• Mutoh Valuejet 1638
• Mutoh Valuejet 1638 UH
• Mutoh Valuejet 1638 W
• Mutoh Valuejet 1638 WX
• Mutoh Valuejet 1638 X
• Mutoh Valuejet 1938 TX
• Mutoh Valuejet 2638

Função

• Lê a posição exacta do carro de impressão na banda codificadora
• Transmite os dados de posicionamento à placa-mãe em tempo real
• Sincroniza o disparo dos bicos com o movimento do carro
• Garante o alinhamento preciso das gotas de tinta no suporte

Sinais de desgaste possíveis

• Deslocamentos horizontais recorrentes entre as passagens de impressão
• Faixas verticais ou efeito de serrilha visível nas impressões
• Mensagem de erro do codificador no painel de controlo
• Carro que já não se posiciona correctamente ou que ultrapassa o seu curso

A substituição desta peça restabelece o bom funcionamento da máquina.
