Gruppo encoder CR - DG-42947

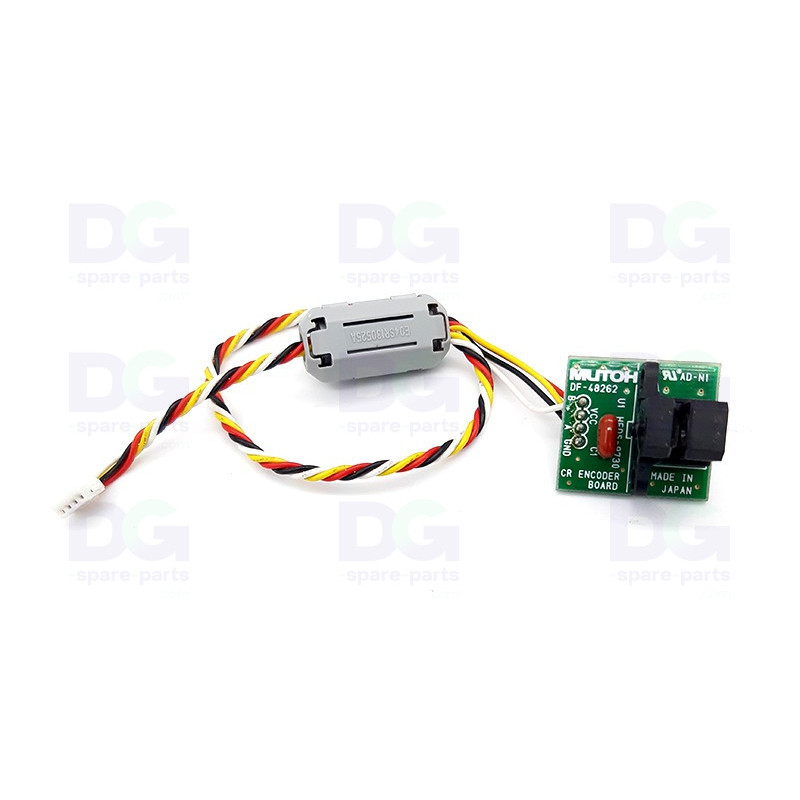

CR Encoder Assy — Mutoh ValueJet 1324 / 1638 / 2638 — DG-42947

Il CR Encoder Assy (cod. DG-42947) è il sensore encoder del carrello di stampa (carriage encoder) montato sulle stampanti di grande formato Mutoh ValueJet. Legge le informazioni di posizione sulla striscia encoder (encoder strip) per determinare in tempo reale la posizione esatta del carrello sull'asse orizzontale.

Questo sensore trasmette i dati di posizionamento alla scheda madre, che sincronizza l'attivazione degli ugelli con lo spostamento del carrello. Questa precisione garantisce un perfetto allineamento delle gocce d'inchiostro e una qualità di stampa costante, anche in modalità bidirezionale ad alta velocità.

Ricambio originale Mutoh, il CR Encoder Assy va sostituito in caso di difetti di lettura che causano sfasamenti di stampa o errori dell'encoder.

Caratteristiche tecniche

• Riferimento OEM: DG-42947
• Tipo: Sensore encoder carrello (CR Encoder Assy)
• Posizione: Carrello di stampa (asse X)
• Funzione: Lettura ottica della banda dell'encoder
• Produttore: Mutoh
• Origine: Ricambio OEM Mutoh

Compatibilità e utilizzo

• Mutoh VJ-628X
• Mutoh VJ-1324X
• Mutoh VJ-1624WX
• Mutoh VJ-1627MH / VJ-1628MH
• Mutoh VJ-1638X / VJ-1638WX / VJ-1638UH / VJ-1638UH2
• Mutoh VJ-1938X / VJ-1938WX / VJ-1938TX
• Mutoh VJ-2638 / VJ-2638X
• Mutoh VJ-426UF / VJ-626UF
• Mutoh XPJ-461UF / XPJ-661UF / XPJ-1462UF
• Mutoh XPJ-1641SR / XPJ-1682SR / XPJ-1682UR / XPJ-1682WR

Funzione

• Rileva la posizione esatta del carrello di stampa sulla striscia dell'encoder
• Trasmette i dati di posizionamento alla scheda madre in tempo reale
• Sincronizza l'attivazione degli ugelli con lo spostamento del carrello
• Garantisce l'allineamento preciso delle gocce d'inchiostro sul supporto
• Consente la stampa ad alta risoluzione e l'allineamento bidirezionale

Possibili sintomi in caso di guasto

• Sfasamenti orizzontali ricorrenti tra i passaggi di stampa
• Strisce verticali o effetto aliasing visibile sulle stampe
• Messaggio di errore dell'encoder sul pannello di controllo
• Carrello che non si posiziona più correttamente o che supera la sua corsa
• Cal
