1715360 - Puleggia di tensionamento e cinghia per carrello Epson

PULEA, UNITÀ TRASMISSIVA, 44, D, ESL, ASP

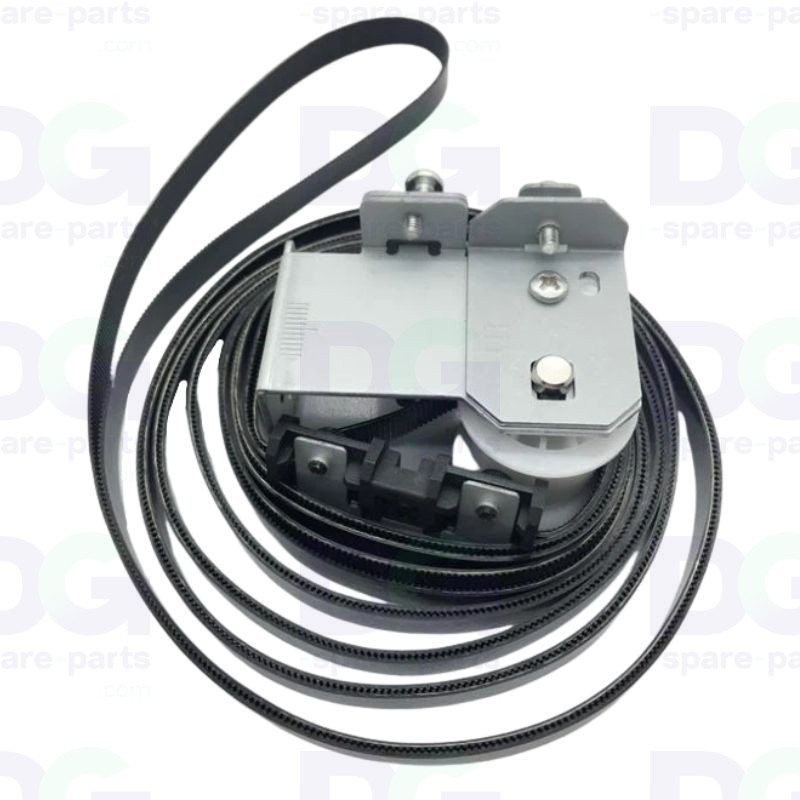

La PULEGGIA, UNITÀ CONDUSSA, 44, codice 1715360, è il gruppo composto da puleggia condotta e cinghia dentata che assicura l'azionamento del carrello di stampa sui plotter Epson Stylus Pro da 44 pollici. Viene fornito già montato, con cinghia e supporto della puleggia integrati.

La puleggia condotta, posizionata all’estremità opposta al motore CR, fa passare la cinghia e assorbe la tensione del tratto di ritorno. La regolarità di questa tensione condiziona direttamente la precisione di posizionamento delle gocce e quindi la qualità della stampa bidirezionale.

Questo codice sostituisce le versioni precedenti 1695177, 1587841 e 1504213. La sua sostituzione consente di ripristinare le prestazioni originali dell'apparecchiatura.

Funzione del componente

- Trasmette la coppia del motore CR al carrello di stampa tramite la cinghia
dentata- Riapporta la cinghia all’estremità della guida e ne mantiene
l’allineamento- Assicura e stabilizza la tensione della cinghia su tutta la larghezza di stampa
- Smorza gli scossoni in fase di accelerazione e di inversione di marcia del
carrello- Garantisce la ripetibilità del posizionamento del carrello lungo la guida

Riferimenti

Codice OEM: 1715360
Codici equivalenti: 1695177 · 1587841 · 1504213 · 171536000

Compatibilità con le macchine

- Epson Stylus Pro
9890 - Epson Stylus Pro
9908 - Epson
PX-H9000 - Epson Stylus Pro 9700 / 9710 -
Epson Stylus Pro 9900 / 9910

Informazioni tecniche importanti

- Tipo: set completo (Assy) puleggia condotta + cinghia
dentata- Codice OEM:
1715360- Produttore:
Epson- Larghezza macchina: 44 pollici (1118 mm)
- Area interessata: asse CR — spostamento trasversale del
carrello - Consegna: ricambio originale Epson (OEM) nuovo, gruppo
montato - Peso: 0,45 kg

Possibili sintomi in caso di guasto

- Strisce verticali o sfasamento tra le passate nella stampa
bidirezionale- Rumore di schiocco o cigolio al cambio di direzione del
carrello- Cinghia che salta dai denti o si allenta durante la produzione-
Errori del tipo «Carriage Error» / Servo Error segnalati dalla macchina -
Carrello che vibra o presenta uno scatto all’inizio e alla fine della
corsa - Usura visibile: denti arrotondati, sfilacciamento del fianco della cinghia, gioco nella puleggia

La sostituzione di questo gruppo ripristina la precisione di posizionamento del carrello ed elimina i difetti di allineamento di stampa legati alla trasmissione.
