1715360 - Polea tensora y correa del carro de Epson

POLEA, UNIDAD ACCIONADA, 44, D, ESL, ASP

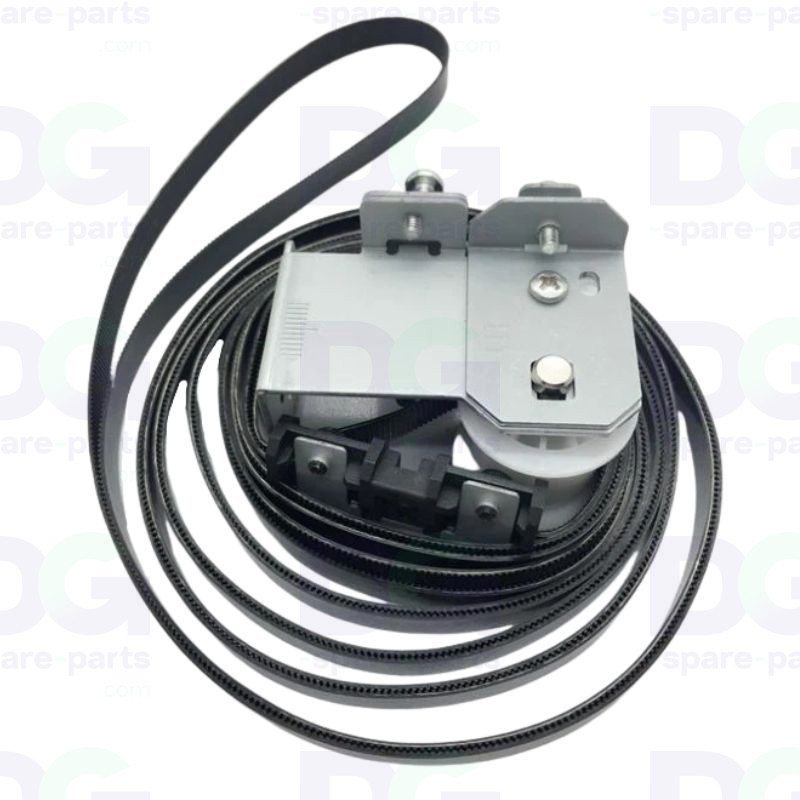

La POLEA, UNIDAD ACCIONADA, 44, con referencia 1715360, es el conjunto de polea accionada y correa dentada que se encarga de accionar el carro de impresión en los trazadores Epson Stylus Pro de 44 pulgadas. Se suministra montado, con la correa y el soporte de la polea integrados.

La polea accionada, situada en el extremo opuesto al motor CR, desvía la correa y absorbe la tensión del tramo de retorno. La uniformidad de esta tensión condiciona directamente la precisión del posicionamiento de las gotas y, por lo tanto, la calidad de la impresión bidireccional.

Esta referencia sustituye a las versiones anteriores 1695177, 1587841 y 1504213. Su sustitución permite recuperar el rendimiento original del equipo.

Función del componente

- Transmite el par del motor CR al carro de impresión a través de la correa dentada
. - Devuelve la correa al extremo del raíl y mantiene su alineación
. - Garantiza y estabiliza la tensión de la correa a lo largo de todo el ancho de impresión.
- Amortigua los tirones durante la aceleración y el cambio de sentido del carro
. - Garantiza la repetibilidad del posicionamiento del carro a lo largo del raíl

Referencias

Referencia OEM: 1715360
Referencias equivalentes: 1695177 · 1587841 · 1504213 · 171536000

Compatibilidad con máquinas

- Epson Stylus Pro
9890 - Epson Stylus Pro
9908 - Epson
PX-H9000 - Epson Stylus Pro 9700 / 9710 -
Epson Stylus Pro 9900 / 9910

Información técnica importante

- Tipo: conjunto completo (Assy) de polea accionada + correa
dentada- Referencia OEM:
1715360- Fabricante:
Epson- Ancho de la máquina: 44 pulgadas (1118 mm)
- Zona afectada: eje CR — desplazamiento transversal del
carro - Entrega: pieza original de Epson (OEM) nueva, conjunto
montado - Peso: 0,45 kg

Posibles síntomas en caso de avería

- Rayas verticales o desfase entre pasadas en impresión
bidireccional- Ruido de golpeteo o chirrido al cambiar de sentido el
carro- Correa que se sale de los dientes o se afloja durante la producción-
Errores del tipo «Carriage Error» / Servo Error indicados por la máquina
. - El carro vibra o da un tirón al inicio y al final de su recorrido
. - Desgaste visible: dientes redondeados, deshilachamiento del flanco de la correa, holgura en la polea

La sustitución de este conjunto restaura la precisión de posicionamiento del carro y elimina los defectos de alineación de impresión relacionados con el accionamiento.
