Fraise Diager® 4013--0500C

Fraise carbure 1 dent type Zünd – Diager® 4013--0500C – Ø5 mm

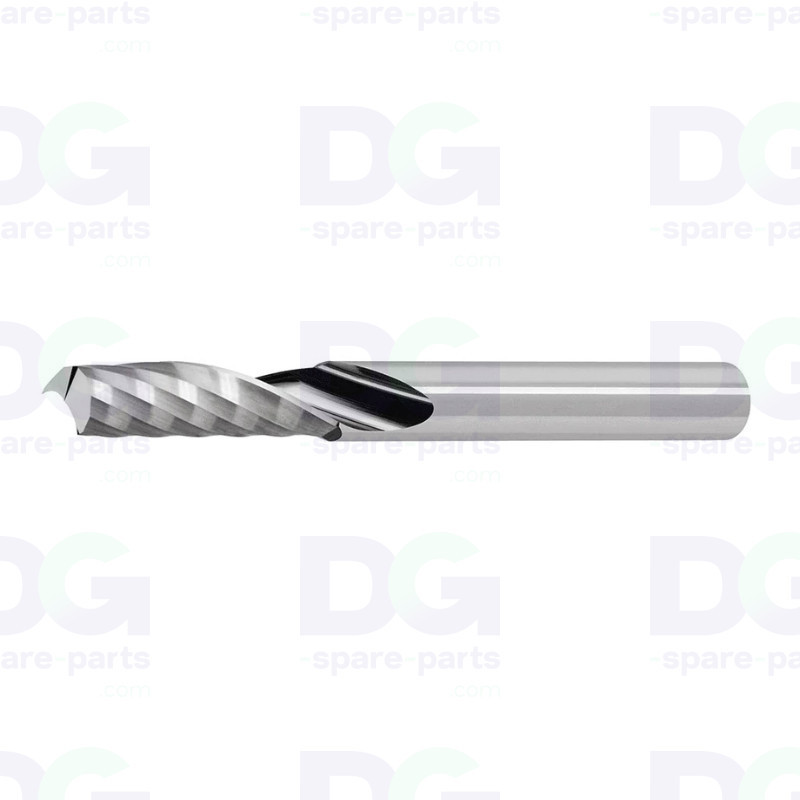

La fraise carbure monobloc 1 dent hélice à droite Diager® 4013--0500C est un outil de coupe rotatif conçu pour les tables de découpe numérique Zünd équipées d'un module fraisage (RM). Elle remplace directement la référence TPS ER65.1 et s'installe sans adaptation sur les broches Zünd standard.

Sa géométrie upcut (hélice droite) assure une évacuation des copeaux vers le haut, limitant l'accumulation de matière dans le trait de coupe. La cannelure lisse et polie réduit l'accrochage (built-up edge), ce qui garantit un état de surface régulier et une durée de vie optimisée sur les matériaux plastiques, bois et composites.

La bague de positionnement intégrée (queue Ø6 mm, standard Zünd) assure un montage rapide et répétable sans réglage de jauge supplémentaire, conforme aux spécifications des porte-outils Zünd RM.

Caractéristiques techniques

• Référence fabricant : 4013--0500C
• Fabricant : Diager®
• Type : Fraise 1 dent, hélice à droite, (type Zünd)
• Diamètre de coupe : Ø5 mm
• Diamètre de queue : Ø6 mm (standard machines Zünd)
• Nombre de dents : 1
• Sens de coupe : Upcut – évacuation copeaux vers le haut
• Matière outil : Carbure monobloc
• Référence équivalente : TPS ER65.1
• Application : Tables de découpe numérique – fraisage contour et rainurage

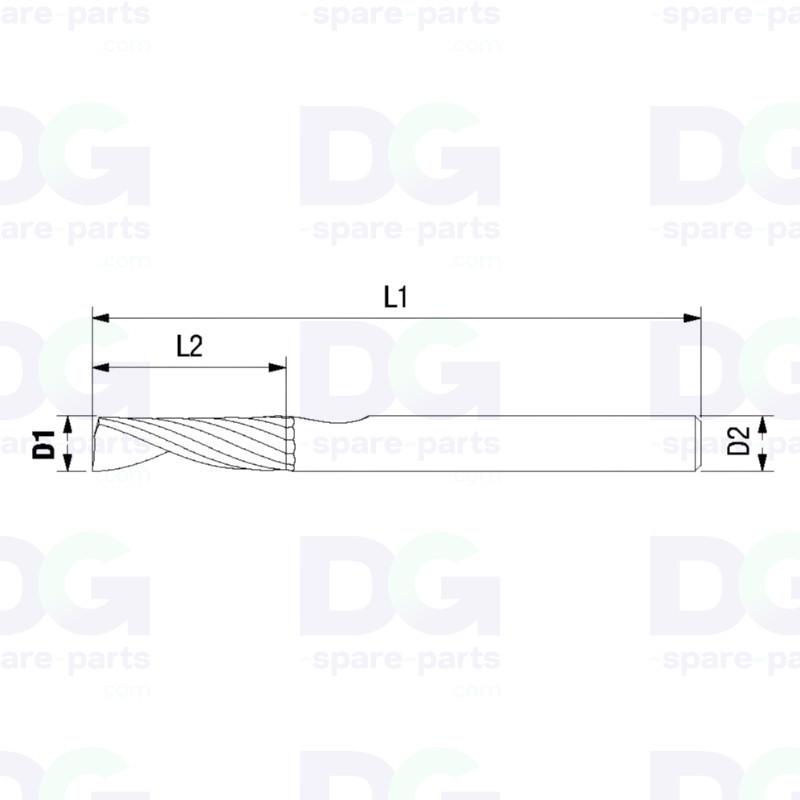

Dimensions (en mm)

• D1 : 5
• D2 : 6
• L1 : 60
• L2 : 22

Compatibilité et utilisation

• Zünd G3 / S3 – module Router Module (RM / RM-L)
• Équivalent direct TPS ER65.1 – remplacement sans modification

Fonction

• Découpe et fraisage de contours précis dans les matériaux plastiques semi-rigides, PVC, mousses et bois
• Évacuation efficace des copeaux vers le haut pour maintenir la propreté du trait de coupe
• Réalisation de rainures, mortaises et découpes de profils sur table numérique Zünd
• Finition de surface optimisée grâce à la cannelure lisse et polie (réduction de l'arête rapportée)

Symptômes possibles en cas d'usure

• Bavures importantes sur les bords de coupe ou arrachements de matière
• Dégradation de l'état de surface : brûlures, marques de vibration, rugosité anormale
• Accumulation de matière fondue dans le trait de coupe (bourrinage)
• Imprécision de trajectoire ou jeu perceptible sur l'axe de la broche
• Bruit de coupe modifié ou vibrations inhabituelles en cours d'usinage

Le remplacement régulier de la fraise Diager® 4013--0500C garantit la qualité de découpe et protège la broche du module RM contre les contraintes mécaniques liées à un outil usé.
