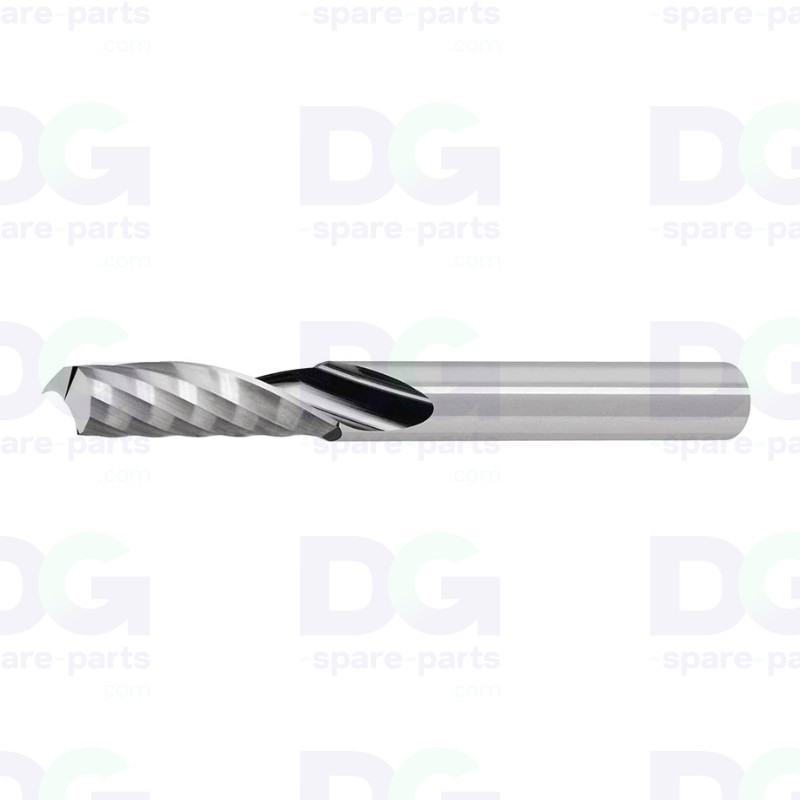

Diager®-Fräser 4013--0500C

Hartmetallfräser mit 1 Zahn, Typ Zünd – Diager® 4013--0500C – Ø 5 mm

Der einteilige Hartmetallfräser mit 1 Zahn und Rechtsgewinde Diager® 4013--0500C ist ein rotierendes Schneidwerkzeug, das für digitale Zünd-Schneidetische mit Fräsmodul (RM) entwickelt wurde. Er ersetzt direkt die Artikelnummer TPS ER65.1 und lässt sich ohne Anpassung auf Standard-Zünd-Spindeln montieren.

Seine Uptake-Geometrie (Rechtslauf) sorgt für einen Spanabtransport nach oben und begrenzt so die Materialansammlung im Schnittfaden. Die glatte und polierte Nut reduziert den Spanaufbau (Built-up Edge), was eine gleichmäßige Oberflächenbeschaffenheit und eine optimierte Standzeit bei Kunststoffen, Holz und Verbundwerkstoffen gewährleistet.

Der integrierte Positionierungsring (Schaft Ø 6 mm, Zünd-Standard) gewährleistet eine schnelle und wiederholgenaue Montage ohne zusätzliche Einstellvorrichtung, entsprechend den Spezifikationen der Zünd RM-Werkzeughalter.

Technische Daten

• Hersteller-Artikelnummer: 4013--0500C
• Hersteller: Diager®
• Typ: 1-Zahn-Fräser, Rechtslauf (Typ Zünd)
• Schnittdurchmesser: Ø5 mm
• Schaftdurchmesser: Ø6 mm (Standard für Zünd-Maschinen)
• Anzahl der Zähne: 1
• Schnittrichtung: Upcut – Spanabfuhr nach oben
• Werkstoff: Monoblock-Hartmetall
• Äquivalente Artikelnummer: TPS ER65.1
• Anwendung: Digitale Schneidetische – Konturfräsen und Nutenfräsen

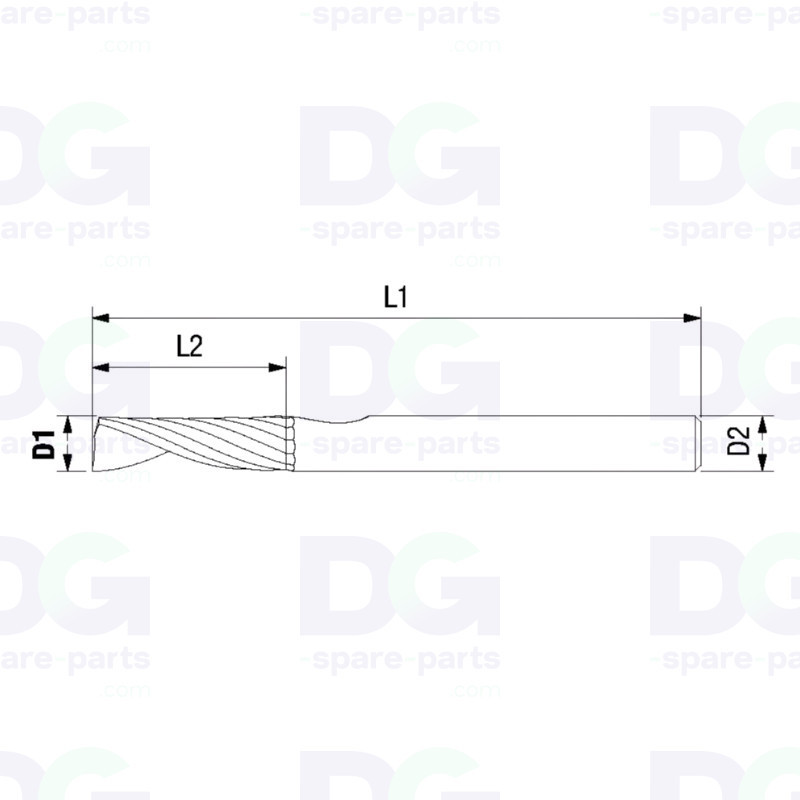

Abmessungen (in mm)

• D1: 5
• D2: 6
• L1: 60
• L2: 22

Kompatibilität und Verwendung

• Zünd G3 / S3 – Router-Modul (RM / RM-L)
• Direktes Äquivalent zu TPS ER65.1 – Austausch ohne Modifikation

Funktion

• Schneiden und Fräsen präziser Konturen in halbstarren Kunststoffen, PVC, Schaumstoffen und Holz
• Effiziente Spanabfuhr nach oben zur Gewährleistung eines sauberen Schnittbildes
• Herstellung von Nuten, Falzen und Profilausschnitten auf einem digitalen Zünd-Tisch
• Optimierte Oberflächenqualität dank glatter, polierter Rille (Reduzierung der Aufkantung)

Mögliche Anzeichen bei Verschleiß

• Starke Grate an den Schnittkanten oder Materialausbrüche
• Verschlechterung der Oberflächenbeschaffenheit: Brandspuren, Vibrationsspuren, ungewöhnliche Rauheit
• Ansammlung von geschmolzenem Material in der Schnittlinie (Verstopfung)
• Ungenauigkeit der Bahnführung oder spürbares Spiel an der Spindelachse
• Verändertes Schnittgeräusch oder ungewöhnliche Vibrationen während der Bearbeitung

Der regelmäßige Austausch des Fräsers Diager® 4013--0500C gewährleistet die Schnittqualität und schützt die Spindel des RM-Moduls vor mechanischen Belastungen durch ein abgenutztes Werkzeug.
