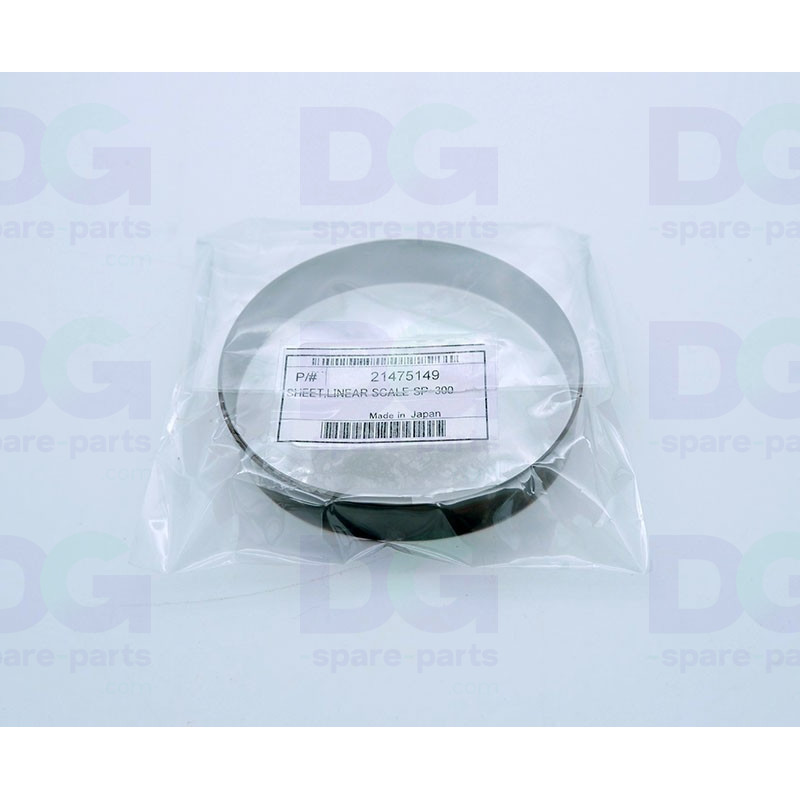

21475149 - Sheet, Linear Scale SP-300 (bande d'encodeur)

Bande d'encodeur linéaire – Roland SP-300 – 21475149

La bande d'encodeur linéaire Roland 21475149 (Sheet, Linear Scale SP-300) est la règle optique fixée le long du rail du chariot. Le capteur d'encodeur la lit en continu pour connaître la position exacte des têtes sur l'axe de déplacement.

Ses graduations à 180 lignes par pouce (180 LPI) donnent au contrôleur la référence de position à chaque passe. Cette précision garantit un placement des gouttes exact et une impression bidirectionnelle sans décalage.

Fournie seule, aux dimensions d'origine de 1382 × 15 mm, trous de fixation compris. Trois déclinaisons au choix sur cette fiche : Neuf (pièce d'origine Roland), Reconditionné (pièce d'origine contrôlée) ou Neuf / Compatible (bande fabriquée par DG Spare Parts).

Caractéristiques techniques

• Référence OEM : 21475149
• Fabricant : Roland DG
• Type de pièce : Bande d'encodeur linéaire (linear scale / encoder strip)
• Résolution : 180 LPI
• Dimensions : 1382 mm × 15 mm (longueur totale, trous compris)
• Axe concerné : Déplacement du chariot d'impression
• Livraison : Pièce seule, prête au montage
• État : Neuf (OEM), Reconditionné ou Neuf / Compatible selon la déclinaison choisie

Compatibilité et utilisation

• Roland SP-300
• Roland SP-300V
• Roland FLJ-300

Version « Neuf / Compatible » – fabriquée par DG Spare Parts

• Bande découpée dans notre atelier à partir d'une bande d'encodeur générique 180 LPI, largeur 15 mm, à la longueur d'origine de 1382 mm.
• Trous de fixation percés par DG Spare Parts sur gabarit d'origine : la bande est livrée prête à monter.
• Même résolution et même largeur que la pièce d'origine, compatible avec le capteur d'encodeur existant.
• Fabrication à la demande, sans garantie constructeur Roland.

Fonction

• Fournir au capteur d'encodeur la référence de position du chariot
• Assurer la synchronisation entre le déplacement du chariot et le tir des têtes
• Garantir l'alignement des passes aller et retour
• Maintenir la précision dimensionnelle des impressions

Symptômes possibles en cas d'usure

• Erreur « Motor error » ou arrêt du chariot en cours d'impression
• Décalage ou dédoublement des passes en mode bidirectionnel
• Bandes fines et irrégulières sur la largeur du média
• Rayures, traces d'encre ou graduations effacées visibles sur la bande

Le remplacement de la bande d'encodeur rétablit un positionnement fiable du chariot et supprime les défauts de registre liés à une lecture altérée.
