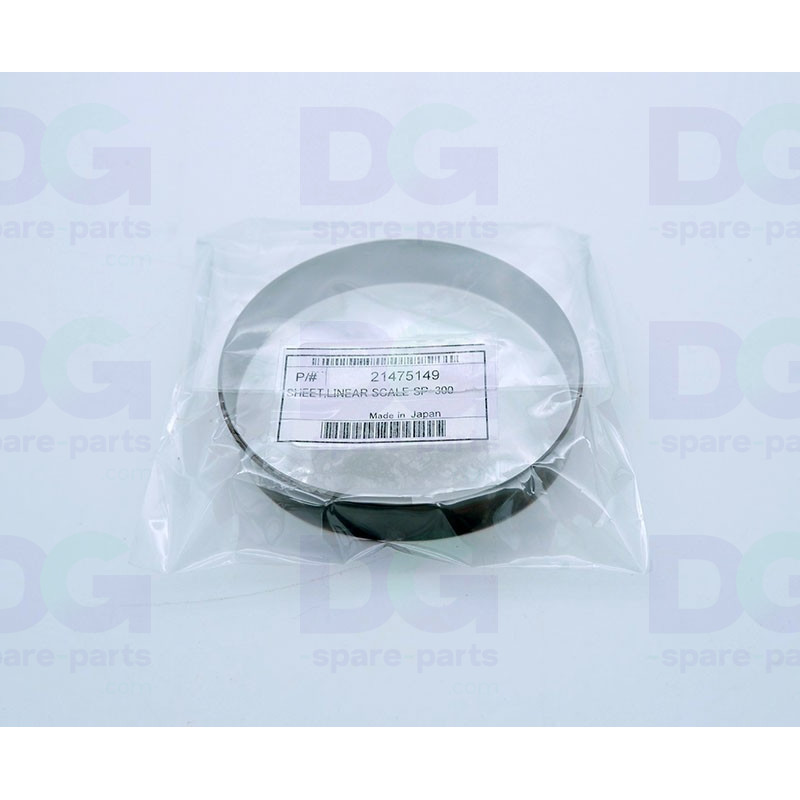

21475149 - Folha, Escala Linear SP-300 (fita de codificador)

Fita de codificador linear – Roland SP-300 – 21475149

A fita de codificador linear Roland 21475149 (Sheet, Linear Scale SP-300) é a régua ótica fixada ao longo do trilho do carro. O sensor do codificador lê-a continuamente para determinar a posição exata das cabeças no eixo de deslocamento.

As suas graduações de 180 linhas por polegada (180 LPI) fornecem ao controlador a referência de posição em cada passagem. Esta precisão garante um posicionamento exato das gotas e uma impressão bidirecional sem desvio.

Fornecida isoladamente, com as dimensões originais de 1382 × 15 mm, incluindo os orifícios de fixação. Três opções à escolha nesta ficha: Novo (peça original Roland), Recondicionado (peça original verificada) ou Novo / Compatível (fita fabricada pela DG Spare Parts).

Características técnicas

• Referência OEM: 21475149
• Fabricante: Roland DG
• Tipo de peça: Fita de codificador linear (linear scale / encoder strip)
• Resolução: 180 LPI
• Dimensões: 1382 mm × 15 mm (comprimento total, incluindo orifícios)
• Eixo em questão: Deslocamento do carro de impressão
• Entrega: Peça avulsa, pronta a montar
• Estado: Novo (OEM), Recondicionado ou Novo / Compatível, consoante a versão escolhida

Compatibilidade e utilização

• Roland SP-300
• Roland SP-300V
• Roland FLJ-300

Versão «Nova / Compatível» – fabricada pela DG Spare Parts

• Fita cortada na nossa oficina a partir de uma fita de codificador genérica de 180 LPI, com 15 mm de largura e comprimento original de 1382 mm.
• Orifícios de fixação perfurados pela DG Spare Parts com base no gabarito original: a fita é entregue pronta a montar.
• A mesma resolução e largura que a peça original, compatível com o sensor de codificador existente.
• Fabrico por encomenda, sem garantia do fabricante Roland.

Função

• Fornecer ao sensor do codificador a referência de posição do carro
• Assegurar a sincronização entre o deslocamento do carro e o disparo das cabeças
• Garantir o alinhamento das passagens de ida e volta
• Manter a precisão dimensional das impressões

Possíveis sintomas em caso de desgaste

• Erro «Motor error» ou paragem do carro durante a impressão
• Desfasamento ou duplicação das passagens no modo bidirecional
• Listras finas e irregulares ao longo da largura do suporte
• Riscos, marcas de tinta ou graduações apagadas visíveis na fita

A substituição da fita do codificador restabelece um posicionamento fiável do carro e elimina os defeitos de registo relacionados com uma leitura prejudicada.

♻️ DG Spare Parts – especialista europeu em peças sobressalentes para impressoras e plotadoras de grande formato.
