E109730 - PCB Assy

COM16 IO PCB Assy – Mimaki JV150 / CJV150 – E109730

La carte d’entrées/sorties COM16 IO PCB Assy E109730 équipe les Mimaki JV150 et CJV150. Installée dans la baie électrique, elle se raccorde à la carte principale (« Main PCB ») par CN1/CN2 et fait l’interface entre la carte principale, le chariot et les organes périphériques de la machine.

D’après le manuel de maintenance Mimaki CJV150 (D500994, section 2.3.3), elle contrôle la forme d’onde des têtes et les entrées/sorties hors cartouches : station de maintenance, essuyeur, pompe d’aspiration, enrouleur et chauffage. La commande des têtes passe par 8 pilotes Epson E09A7218A placés sous dissipateur aluminium. Cette architecture garantit une commande des têtes et un pilotage des périphériques fiables.

Fournie en tant qu’ensemble complet (Assy), cette fiche correspond à la version E109730, référence actuelle de la carte : elle remplace la E108075 et la MP-E112213 (« COM16 PCB B Assy »). La carte expédiée porte l’étiquette constructeur E109730 ; la version antérieure E108075 est proposée sur sa propre fiche.

Caractéristiques techniques

• Référence OEM : E109730
• Fabricant : Mimaki
• Désignation constructeur : « COM16 IO PCB Assy »
• Type de pièce : Carte d’entrées/sorties (IO), ensemble complet (Assy)
• Filiation : référence actuelle ; remplace la E108075 et la MP-E112213 (« COM16 PCB B Assy »)

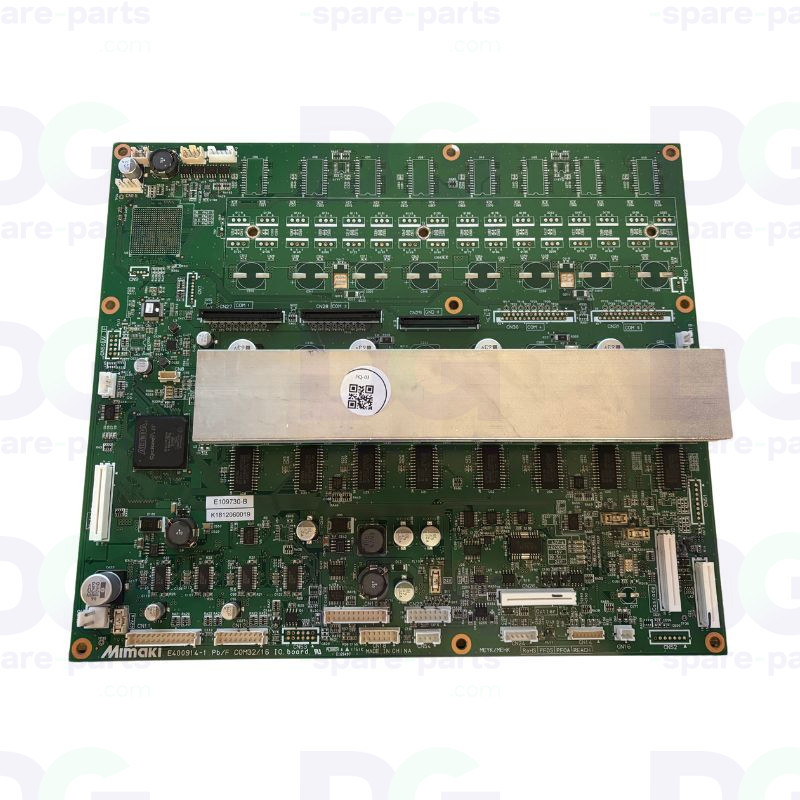

• Repères d’identification : étiquette E109730-x ; circuit imprimé Mimaki E400914-1 Pb/F « COM32/16 IO board » ; FPGA Altera Cyclone II
• Composants : 8 pilotes de tête Epson E09A7218A sous dissipateur aluminium, convertisseurs 24 V et 5 V
• Connecteurs : CN1/CN2 vers la « Main PCB » ; CN27 « COM1 », CN28 « COM2 », CN29 « GND3 », CN30 « COM4 », CN31 « COM5 » vers la tête et le chariot ; CN26 « Cutter » ; CN50 « UV IF » ; connecteur « Cascade » ; CN10 à CN14 et CN17 vers les périphériques
• Fusibles embarqués : F1 3,15 A (42V-CAS, cascade), F2 8 A (+42 V), F3 1,25 A (IO 5 V), F4 3,15 A (+24 V)
• Tensions surveillées : 1,2 V, 2,5 V, 3,3 V et 24 V (« V1R2 », « V2R5 », « V3R3 », « V24 »)
• Thermistances : TH1 et TH2 sur l’étage de commande des têtes
• Emplacement : baie électrique, raccordée à la « Main PCB » (ne pas confondre avec la « Slider PCB » du chariot ni la « HDC PCB »)
• Livraison : ensemble complet monté, prêt à l’installation
• Origine : pièce d’origine Mimaki (OEM)
• Application : imprimantes et imprimantes-découpeuses roll-to-roll Mimaki série 150 à une tête

Compatibilité et utilisation

• Mimaki CJV150-75 / CJV150-75BS
• Mimaki CJV150-107 / CJV150-107BS
• Mimaki CJV150-130 / CJV150-130BS
• Mimaki CJV150-160 / CJV150-160BS
• Mimaki JV150-130 / JV150-130A / JV150-130BS
• Mimaki JV150-160 / JV150-160A / JV150-160BS
• Non compatible avec les JV300 / CJV300 : la série 300 (deux têtes) utilise la « COM32 IO PCB Assy » E107944, non interchangeable
• Avant commande, relever la référence portée par l’étiquette de la carte en place
• Avant remplacement, appliquer la procédure 5.2.1 du manuel de maintenance (« Determining short circuit of COM16 IO PCB/COM32 IO PCB ») : un court-circuit sur un périphérique raccordé grille un fusible de la carte et endommagerait de la même façon une carte neuve

Fonction

• Contrôle la forme d’onde des têtes par ses 8 pilotes Epson E09A7218A
• Pilote les entrées/sorties hors cartouches : station, essuyeur, pompe d’aspiration, enrouleur, chauffage
• Sous-alimente la « CART IO PCB » (entrées/sorties des cartouches) par CN10
• Relie la « Main PCB » au chariot par les bus COM1 à COM5
• Protège les alimentations 42 V, 24 V et 5 V par fusibles embarqués
• Surveille ses tensions internes et remonte les erreurs 192 à 195

Symptômes possibles en cas d’usure

• ERROR 192 « COMIO PCB V1R2 » (tension 1,2 V)
• ERROR 193 « COMIO PCB V2R5 » (tension 2,5 V)
• ERROR 194 « COMIO PCB V3R3 » (tension 3,3 V)
• ERROR 195 « COMIO PCB V24 » (tension 24 V)
• ERROR 15f « HEAD DRIVE HOT » : surchauffe de l’étage de commande des têtes (le manuel ne précise pas le capteur déclencheur)
• Fusible F1 à F4 grillé après court-circuit d’un périphérique (pompe, essuyeur, enrouleur, chauffage)
• Périphérique non piloté : pompe, essuyeur, enrouleur ou chauffage inactif

Le remplacement de la carte rétablit la commande des têtes et des périphériques, une fois tout court-circuit côté périphérique écarté par la procédure 5.2.1.
