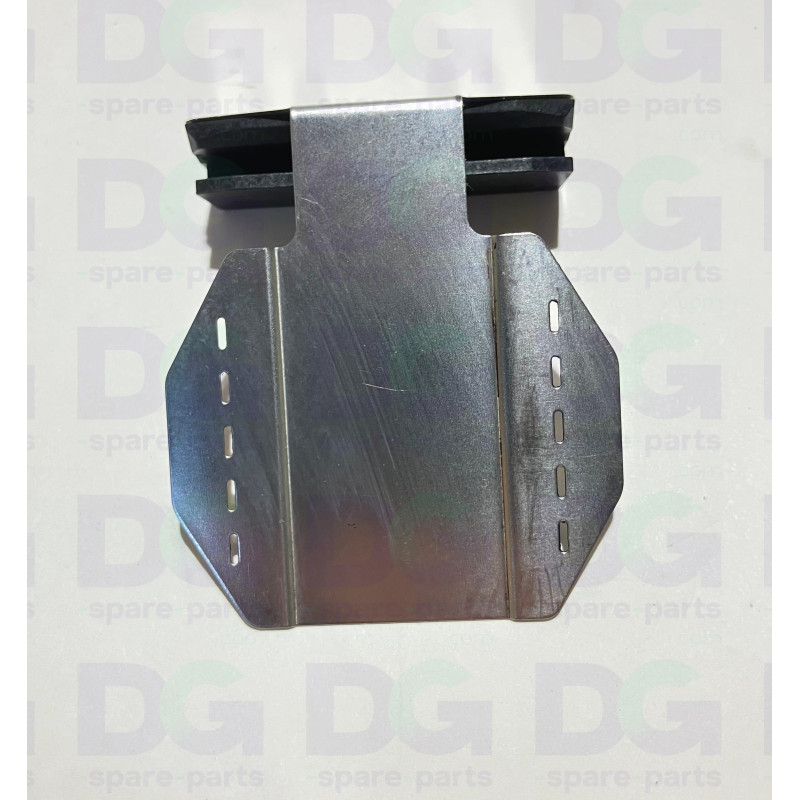

B4H70-67005 - Suporte para Edge

SUPORTE DE BORDAS

O Edge Holder com referência B4H70-67005 é o suporte de borda médio montado na placa de impressão das impressoras HP Latex das séries 100/300 e 500. É vendido à unidade: a máquina utiliza um em cada lado do substrato.

Esta peça desempenha um papel técnico fundamental no funcionamento da máquina. A sua substituição permite restaurar o desempenho original do equipamento.

Função do componente

• Mantém a borda do substrato pressionada contra a placa de
impressão• Impede que a borda se levante ou se curve, o que provocaria o contacto com as cabeças de
impressão• Assegura a carga e o avanço de suportes difíceis: películas finas, suportes ondulados,
têxteis• Recolhe-se na posição de repouso quando não está a ser utilizado, sem necessidade de desmontagem da máquina

Referências

Referência OEM: B4H70-67005
Designação OEM: Edge holder
Embalagem: vendido à unidade

Compatibilidade com máquinas

• HP Latex
110• HP Latex
115• HP Latex
310• HP Latex
315• HP Latex
330• HP Latex
335• HP Latex
360• HP Latex
365• HP Latex
370• HP Latex
375• HP Latex
560• HP Latex 570

Informações técnicas importantes

• Tipo: suporte de borda médio (edge holder), zona de passagem do
substrato• Referência OEM:
B4H70-67005• Embalagem: 1 unidade•
Localização: placa de impressão, lado esquerdo ou direito do
substrato• Montagem: colocação e dobragem na posição de repouso sem necessidade de ferramentas•
Verificação: verificar a sua posição antes de cada carregamento de suporte•
Peso: 0,1 kg

Possíveis sintomas em caso de avaria

• A borda do suporte levanta-se e roça nas cabeças de impressão•
Rastros de tinta, manchas ou colisão da cabeça na borda do suporte•
Atolamentos repetidos ao carregar suportes finos ou
ondulados• Suporte de fixação rachado, deformado ou ausente após um incidente com o carro de impressão
