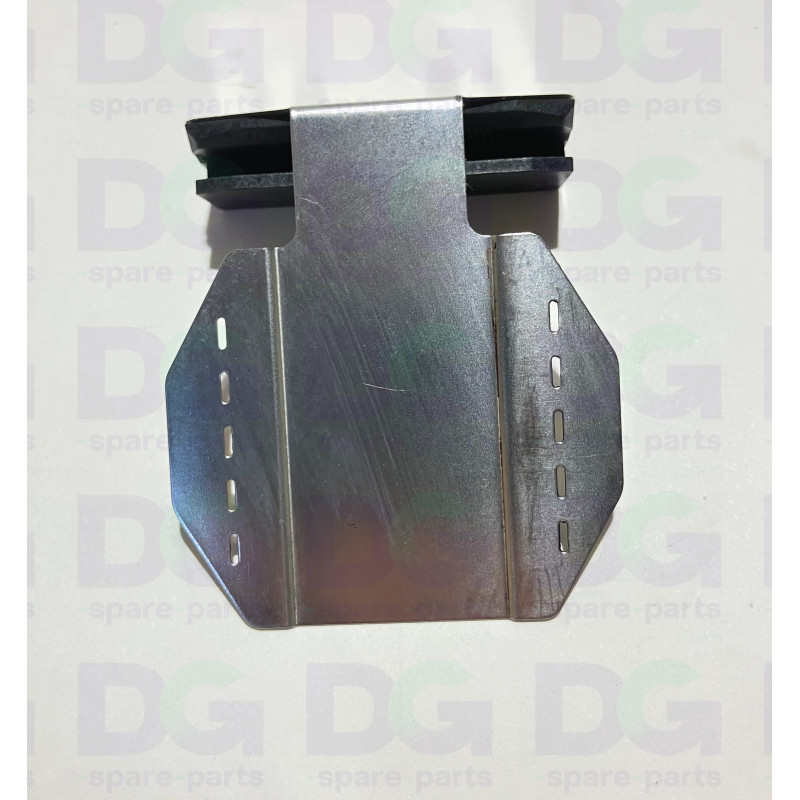

B4H70-67005 – Edge-Halterung

EDGE HOLDER

Der Edge Holder mit der Artikelnummer B4H70-67005 ist die Medienkantenhalterung, die auf der Druckplatte der HP Latex-Drucker der Serien 100, 300 und 500 montiert ist. Er wird einzeln verkauft: Das Gerät verwendet jeweils einen auf jeder Seite des Substrats.

Dieses Bauteil spielt eine entscheidende technische Rolle für den Betrieb des Geräts. Durch seinen Austausch wird die ursprüngliche Leistungsfähigkeit des Geräts wiederhergestellt.

Funktion des Bauteils

• Hält die Kante des Substrats fest auf der Druckplatte•
Verhindert das Abheben und Aufwölben der Kante, was zu einem Kontakt mit den
Druckköpfen führen würde• Sichert das Einlegen und den Transport schwieriger Medien: dünne Folien, gewellte Medien,
Textilien• Klappt bei Nichtgebrauch in die Parkposition zurück, ohne dass die Maschine außer Betrieb genommen werden muss

Artikelnummern

OEM-Artikelnummer: B4H70-67005
OEM-Bezeichnung: Edge holder
Verpackung: Einzelverkauf

Maschinenkompatibilität

• HP Latex
110• HP Latex
115• HP Latex
310• HP Latex
315• HP Latex
330• HP Latex
335• HP Latex
360• HP Latex
365• HP Latex
370• HP Latex
375• HP Latex
560• HP Latex 570

Wichtige technische Informationen

• Typ: Medienkantenhalter (Edge Holder), Substratführung•
OEM-Teilenummer:
B4H70-67005• Verpackung: 1
Stück• Einbauort: Druckplatte, linke oder rechte Seite des
Substrats• Montage: werkzeugloses Einsetzen und Zurückklappen in die Parkposition•
Überprüfung: Position vor jedem Einlegen des
Mediums überprüfen• Gewicht: 0,1 kg

Mögliche Symptome bei einem Defekt

• Die Medienkante hebt sich ab und reibt an den Druckköpfen•
Tintenstreifen, Verschmierungen oder Kopfabsturz am Medienrand•
Wiederholte Papierstaus beim Einlegen von dünnen oder gewellten Medien•
Halterung rissig, verformt oder fehlt nach einem Schlittenunfall
