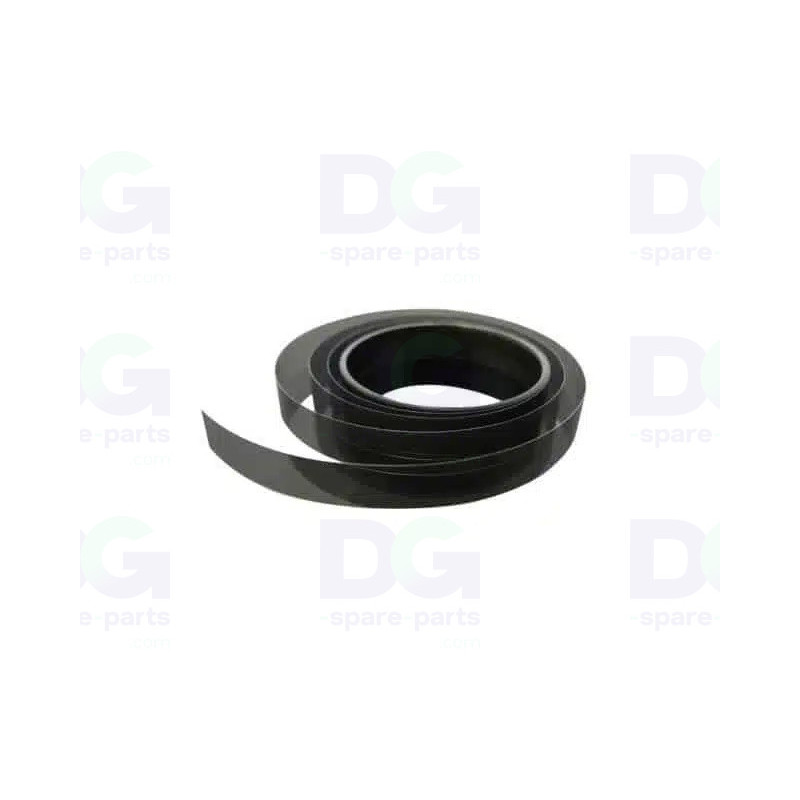

22665276 - Folha, Escala Linear SJ-740 (fita de codificador)

Fita de codificador linear – Roland SJ-740 – 22665276

A fita de codificador linear Roland 22665276 (Sheet, Linear Scale SJ-740) é a régua ótica fixada ao longo do trilho do carro dos modelos SJ-740 e SJ-745EX. O sensor do encoder lê-a continuamente para determinar a posição exata das cabeças.

As suas graduações de 180 linhas por polegada (180 LPI) fornecem ao controlador a referência de posição em cada passagem. Esta precisão garante um posicionamento exato das gotas e uma impressão bidirecional sem deslocamento.

Fornecida avulsa, com as dimensões originais de 2550 × 15 mm, incluindo os orifícios de fixação. Três opções à escolha nesta ficha: Novo (peça original da Roland), Recondicionado (peça original verificada) ou Novo / Compatível (fita fabricada pela DG Spare Parts).

Características técnicas

• Referência OEM: 22665276
• Fabricante: Roland DG
• Tipo de peça: Fita de codificador linear (linear encoder scale / encoder strip)
• Resolução: 180 LPI
• Dimensões: 2550 mm × 15 mm (comprimento total, incluindo orifícios)
• Eixo em questão: Deslocamento do carro de impressão
• Entrega: Peça avulsa
• Estado: Novo (OEM), Recondicionado ou Novo / Compatível, consoante a versão escolhida

Compatibilidade e utilização

• Roland SJ-740
• Roland SJ-745EX

Versão «Nova / Compatível» – fabricada pela DG Spare Parts

• Fita cortada na nossa oficina a partir de uma fita de codificador genérica de 180 LPI, com 15 mm de largura e comprimento original de 2550 mm.
• Fornecida sem orifícios de fixação: estes devem ser perfurados pelo cliente, reproduzindo a posição dos orifícios da sua fita original.
• A mesma resolução e a mesma largura que a peça original, compatível com o sensor do codificador existente.
• Fabrico por encomenda, sem garantia do fabricante Roland.

Função

• Fornecer ao sensor do enkodador a referência de posição do carro
• Assegurar a sincronização entre o deslocamento do carro e o disparo das cabeças
• Garantir o alinhamento das passagens de ida e volta
• Manter a precisão dimensional das impressões

Possíveis sintomas em caso de desgaste

• Erro «Motor error» ou paragem do carro durante a impressão
• Desfasamento ou duplicação das passagens no modo bidirecional
• Listras finas e irregulares ao longo da largura do suporte
• Riscos, marcas de tinta ou graduações apagadas visíveis na fita

A substituição da fita do codificador restabelece um posicionamento fiável do carro e elimina os erros de registo relacionados com uma leitura prejudicada.
