1011050254 - Disjuntor diferencial 4P 32 A 30 mA Schneider iC65N + Vigi (HandTop HT2512)

Disjuntor diferencial 4P 32 A 30 mA – HandTop HT2512 – ref. 1011050254 (Schneider iC65N + Vigi)

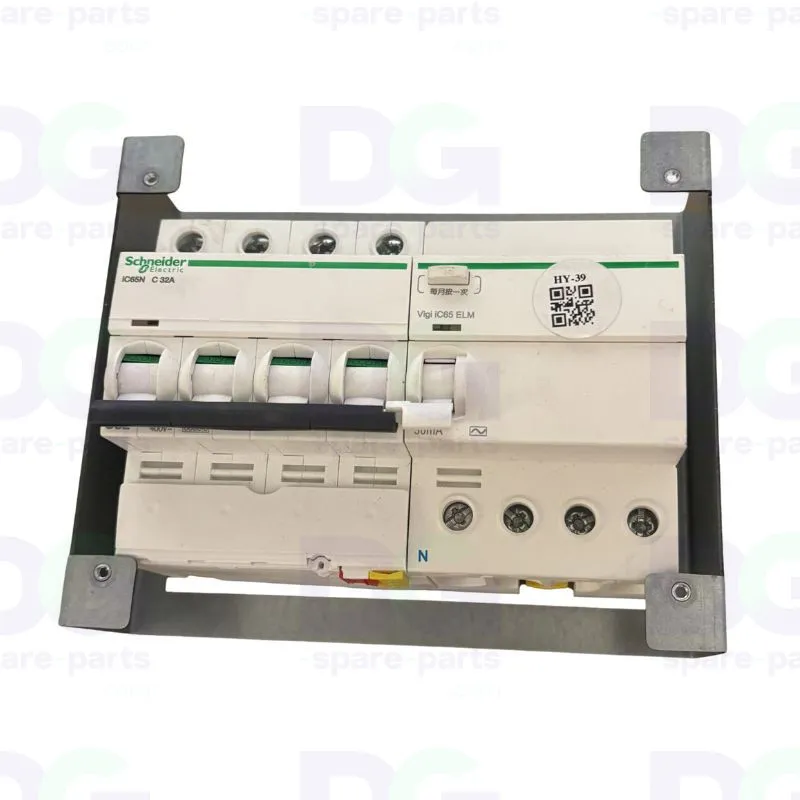

A proteção diferencial da impressora UV plana HandTop HT2512 (ref. HandTop 1011050254, posição A14) — «disjuntor de proteção contra fugas» — garante o corte de segurança em caso de falha à terra. Este sistema combina um disjuntor Schneider Acti9 iC65N 4P, curva C, 32 A, e um bloco diferencial Vigi iC65 ELM 30 mA, montados na respetiva placa (desenho HandTop MB4301007A).

O disjuntor protege contra sobrecargas e curto-circuitos (4 pólos, 32 A, curva C, 400 V), enquanto o bloco Vigi acrescenta a deteção de correntes de fuga (diferencial de 30 mA) com corte e botão de teste (recomenda-se um teste mensal).

Conjunto original da Schneider Electric, testado quanto ao funcionamento (OK Testado), fornecido na sua placa de montagem, pronto a instalar: substituição direta de uma proteção diferencial avariada.

Características técnicas

• Referência HandTop (HT2512, posição A14): 1011050254
• Código interno HandTop: MB4301007 (desenho MB4301007A – placa de chapa de 1,0 mm)
• Disjuntor: Schneider Acti9 iC65N – 4 pólos, curva C, 32 A
• Bloco diferencial: Schneider Vigi iC65 ELM – sensibilidade 30 mA
• Tensão: 400 V CA
• Proteção: sobrecarga + curto-circuito (disjuntor) E corrente de fuga / falha à terra (diferencial)
• Teste: botão de teste do interruptor diferencial integrado

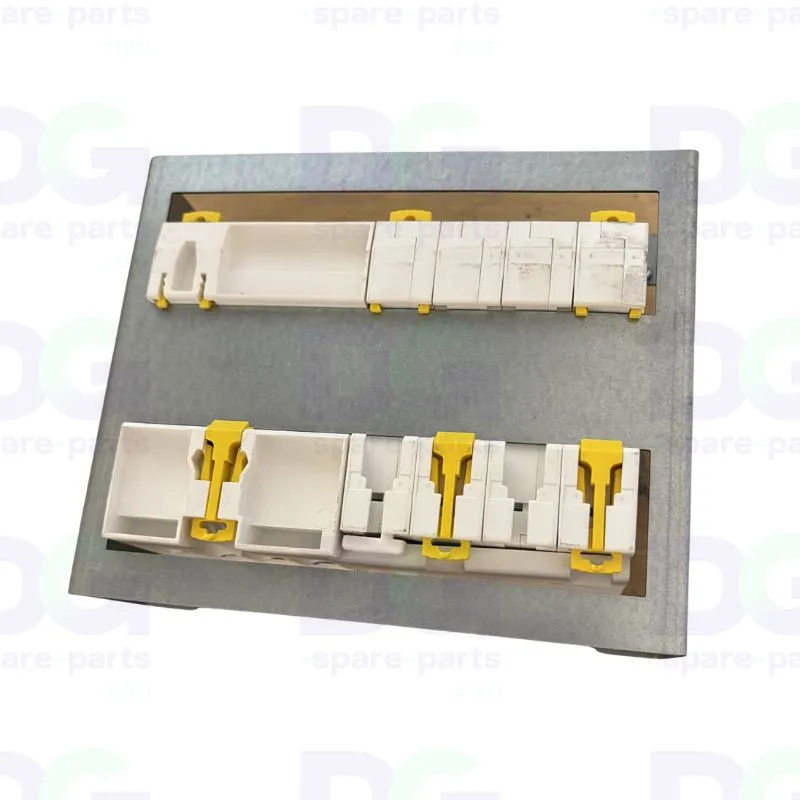

• Montagem: em placa de chapa metálica com suportes de fixação
• Estado: recondicionado, testado e em bom estado de funcionamento (OK – Testado)
• Aplicação: proteção diferencial de cabeça de linha, HandTop HT2512

Compatibilidade e utilização

• Máquina: HandTop HT2512 – posição A14 (ref. 1011050254)
• Componentes padrão Schneider: Acti9 iC65N 4P C32A + Vigi iC65 30 mA (gama Acti9) – equivalentes Schneider do mesmo calibre, conforme necessário
• Conjunto completo: fornecido com a respetiva placa de montagem (desenho HandTop MB4301007A)

Função

• Proteção contra sobrecargas e curto-circuitos (disjuntor 4P 32 A, curva C)
• Detecção de correntes de fuga / falhas à terra (disjuntor diferencial de 30 mA)
• Desligamento de segurança em caso de falha
• Botão de teste para verificação periódica

Possíveis sintomas em caso de avaria

• Disparos indesejados ou impossibilidade de rearmar
• Ausência de corte em caso de falha de fuga (diferencial inoperante – perigo)
• Botão de teste sem efeito
• Polo ou contacto com avaria, sobreaquecimento

A substituição deste conjunto restabelece a proteção diferencial e a segurança elétrica da máquina.
