1011050254 – Fehlerstromschutzschalter 4P 32 A 30 mA Schneider iC65N + Vigi (HandTop HT2512)

Fehlerstromschutzschalter 4P 32 A 30 mA – HandTop HT2512 – Art.-Nr. 1011050254 (Schneider iC65N + Vigi)

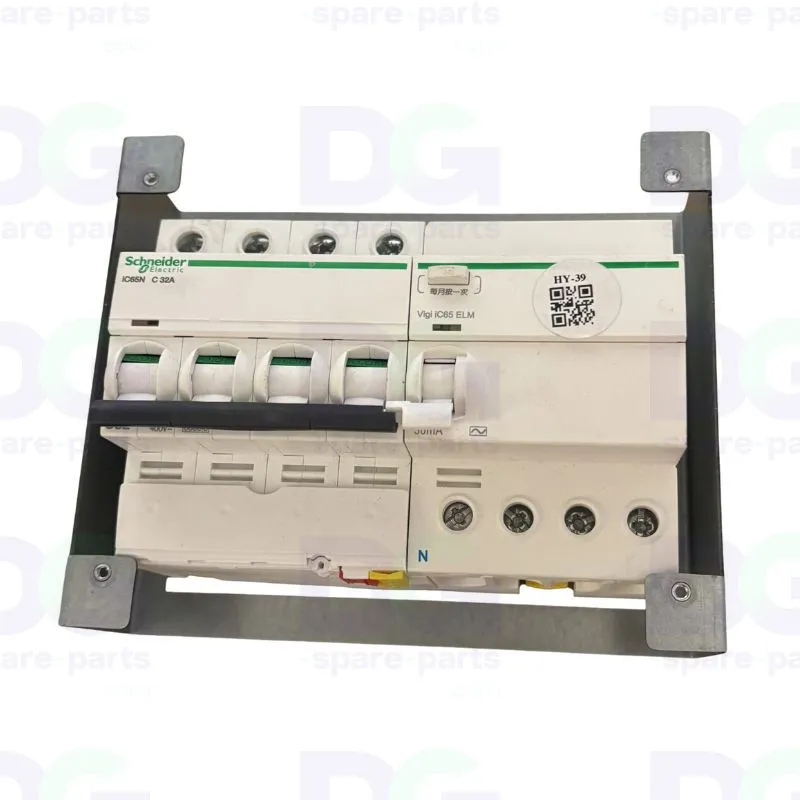

Der Fehlerstromschutz des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1011050254, Position A14) – „Leakage Protection Switch“ – gewährleistet die Sicherheitsabschaltung im Falle eines Erdschlusses. Er besteht aus einem Schneider-Leistungsschalter Acti9 iC65N 4P, Kurve C, 32 A, und einem Fehlerstromschutzmodul Vigi iC65 ELM 30 mA, die auf einer Montageplatte montiert sind (Zeichnung HandTop MB4301007A).

Der Leistungsschalter schützt vor Überlast und Kurzschluss (4-polig, 32 A, C-Kurve, 400 V), während das Vigi-Modul die Erkennung von Fehlerströmen (Fehlerstromschutz 30 mA) mit Abschaltung und Testknopf (monatlicher Test empfohlen) gewährleistet.

Original-Baugruppe von Schneider Electric, auf Funktion geprüft (OK – geprüft), wird auf der Montageplatte geliefert, einbaufertig: direkter Austausch eines defekten Fehlerstromschutzschalters.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A14): 1011050254
• Interner HandTop-Code: MB4301007 (Zeichnung MB4301007A – Blechplatte 1,0 mm)
• Leistungsschalter: Schneider Acti9 iC65N – 4-polig, C-Charakteristik, 32 A
• Fehlerstromschutzschalter: Schneider Vigi iC65 ELM – Empfindlichkeit 30 mA
• Spannung: 400 V AC
• Schutz: Überlast + Kurzschluss (Leistungsschalter) UND Fehlerstrom / Erdschluss (Fehlerstromschutzschalter)
• Prüfung: integrierter Fehlerstrom-Prüftaster

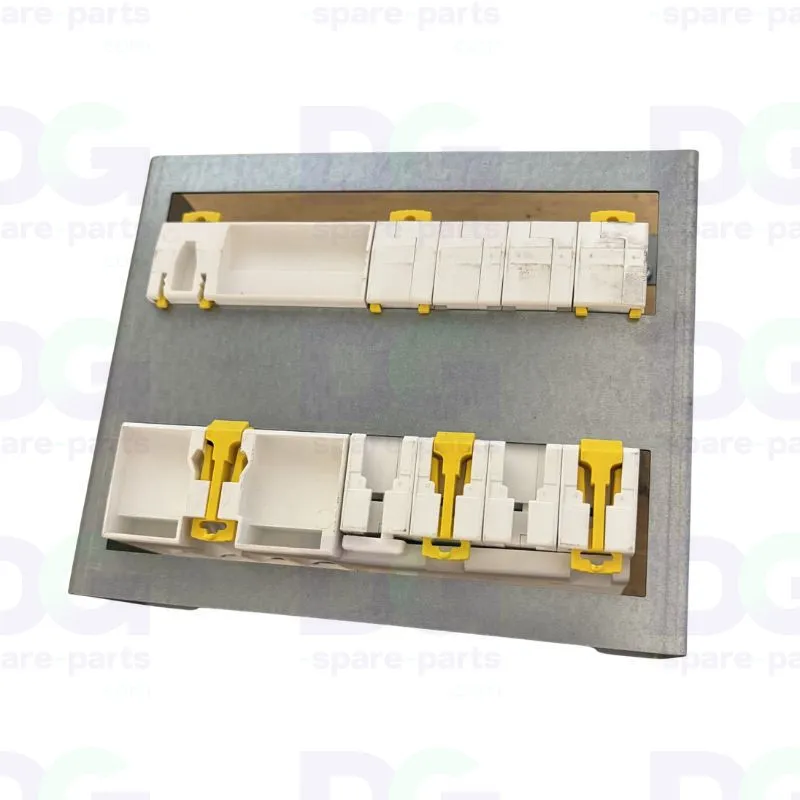

• Montage: auf Blechplatte mit Befestigungswinkeln
• Zustand: generalüberholt, auf Funktionsfähigkeit geprüft (OK – geprüft)
• Anwendung: Fehlerstromschutz am Netzanschlusspunkt, HandTop HT2512

Kompatibilität und Verwendung

• Maschine: HandTop HT2512 – Position A14 (Art.-Nr. 1011050254)
• Standardkomponenten von Schneider: Acti9 iC65N 4P C32A + Vigi iC65 30 mA (Acti9-Serie) – gleichwertige Schneider-Komponenten derselben Nennstromstärke je nach Bedarf
• Komplettset: Lieferung inklusive Montageplatte (Zeichnung HandTop MB4301007A)

Funktion

• Schutz vor Überlast und Kurzschluss (4P-Leistungsschalter 32 A, C-Charakteristik)
• Erkennung von Fehlerströmen / Erdschlüssen (Fehlerstromschutzschalter 30 mA)
• Sicherheitsabschaltung im Fehlerfall
• Testtaste zur regelmäßigen Überprüfung

Mögliche Anzeichen bei einer Störung

• Unbeabsichtigte Auslösungen oder Unmöglichkeit der Rückstellung
• Keine Abschaltung bei Fehlerstrom (Fehlerstromschutzschalter funktioniert nicht – Gefahr)
• Testknopf ohne Wirkung
• Defekter Pol oder Kontakt, Überhitzung

Durch den Austausch dieser Baugruppe werden der Fehlerstromschutz und die elektrische Sicherheit der Maschine wiederhergestellt.
