1210040001 - Relé estático SSR 50 A Crydom ELS4850S (HandTop HT2512)

Relé estático SSR 50 A – HandTop HT2512 – ref. 1210040001 (Crydom ELS4850S)

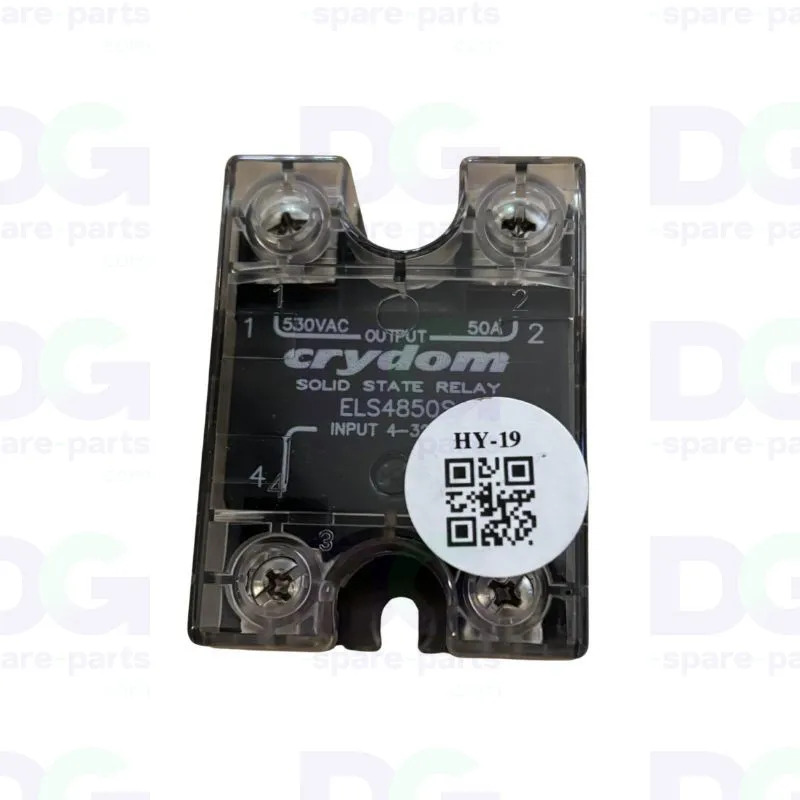

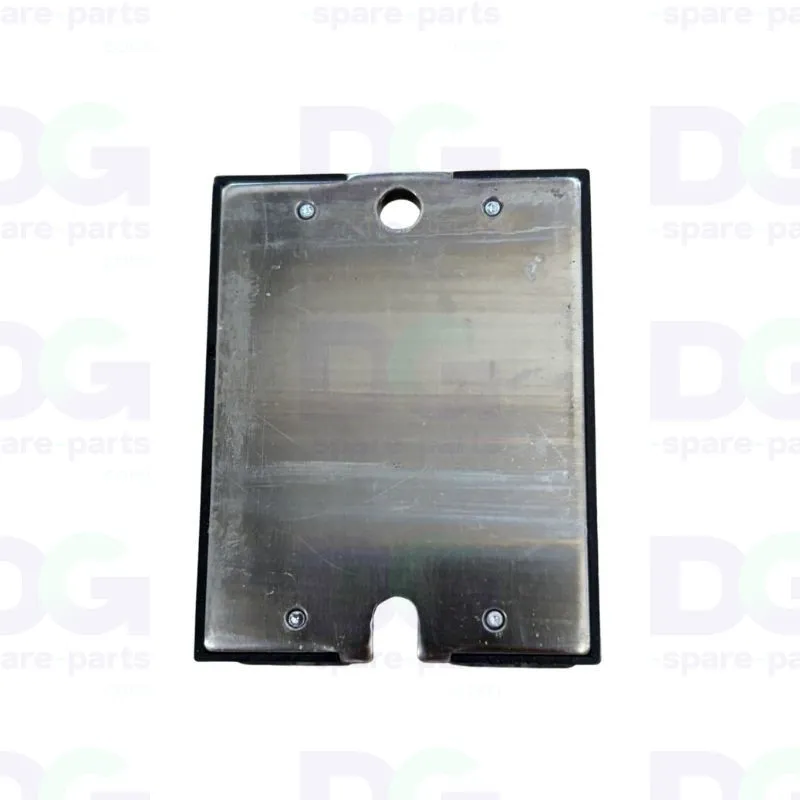

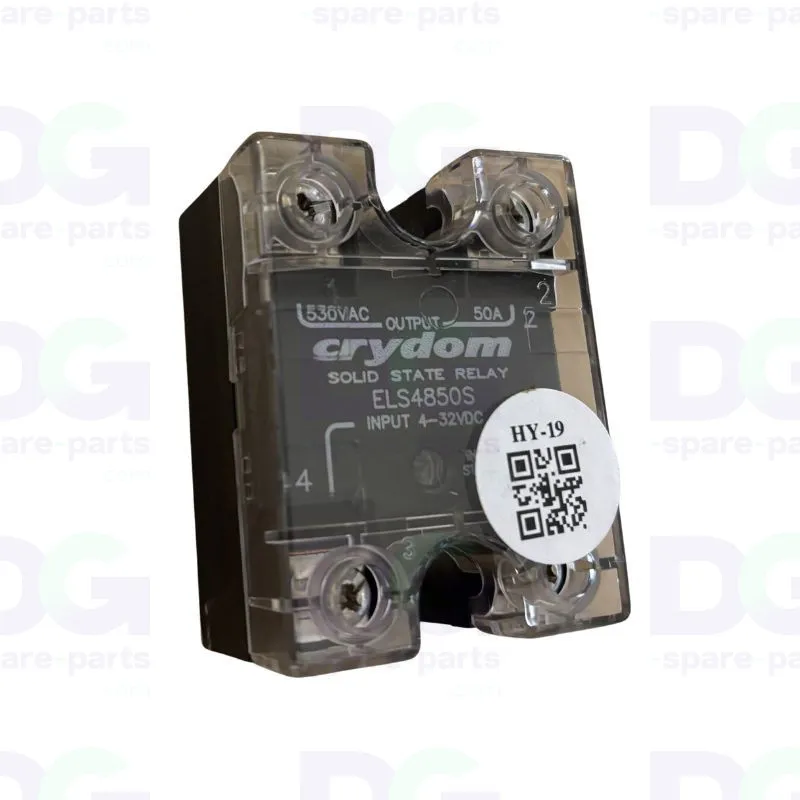

O relé estático (SSR) da impressora UV plana HandTop HT2512 (ref. HandTop 1210040001, posição A07) assegura a comutação estática de uma carga de potência. A unidade fornecida é um Crydom ELS4850S.

SSR com saída SCR: comutação de 48 a 530 V CA até 50 A, controlado por uma entrada de comando CC de 4-32 V, com LED indicador de estado e tampa de proteção contra contacto acidental IP20. Nota: na nomenclatura HT2512 GEN6, a posição A07 é referenciada com um regulador Crydom 10PCV2450 (regulação proporcional); esta configuração utiliza o SSR Crydom ELS4850S (comutação todo-ou-nada) nesta posição.

Peça original Crydom (Sensata), testada quanto ao funcionamento (OK Testado), pronta a instalar: substituição direta de um relé estático avariado.

Características técnicas

• Referência HandTop (HT2512, posição A07): 1210040001
• Código interno HandTop: 1.5.010700000002
• Referência do fabricante: Crydom ELS4850S (Sensata)
• Tipo: relé estático (SSR) monofásico, saída SCR
• Tensão de saída: 48-530 V CA
• Corrente de saída: 50 A
• Tensão de comando (entrada): 4-32 V CC
• Indicação: LED de estado de entrada
• Índice de proteção: IP20 (tampa à prova de contacto)
• Equivalente na nomenclatura GEN6: posição A07 (ref. de catálogo: regulador Crydom 10PCV2450)
• Estado: recondicionado, testado quanto ao funcionamento (OK Testado)
• Aplicação: comutação de potência (por ex., lâmpada UV / carga), HandTop HT2512

Compatibilidade e utilização

• Máquina: HandTop HT2512 – posição A07 (ref. 1210040001)
• Nota de configuração: a lista de peças GEN6 indica um regulador Crydom 10PCV2450 nesta posição; esta unidade é o SSR Crydom ELS4850S montado nas máquinas com configuração Crydom
• Peça padrão Crydom: SSR ELS4850S (gama ELS de montagem em painel) – equivalentes Crydom do mesmo calibre (50 A / 530 VCA, comando CC) conforme necessário

Função

• Comutação estática (sem contacto mecânico) de uma carga CA de potência
• Controlo por sinal de comando CC de 4-32 V (controlador lógico programável / placa de controlo)
• Ligação/desligamento até 50 A sob 48-530 V CA
• Indicação do estado através do LED de entrada

Possíveis sintomas em caso de avaria

• Carga não comutada (SSR avariado) apesar do sinal de comando
• SSR encravado / em curto-circuito (carga sempre alimentada)
• Aquecimento excessivo, disparo térmico
• LED de indicação incompatível com o comando

A substituição do relé estático restabelece uma comutação de potência fiável e evita a paragem da máquina.
