1210040001 – Halbleiterrelais SSR 50 A Crydom ELS4850S (HandTop HT2512)

Halbleiterrelais SSR 50 A – HandTop HT2512 – Art.-Nr. 1210040001 (Crydom ELS4850S)

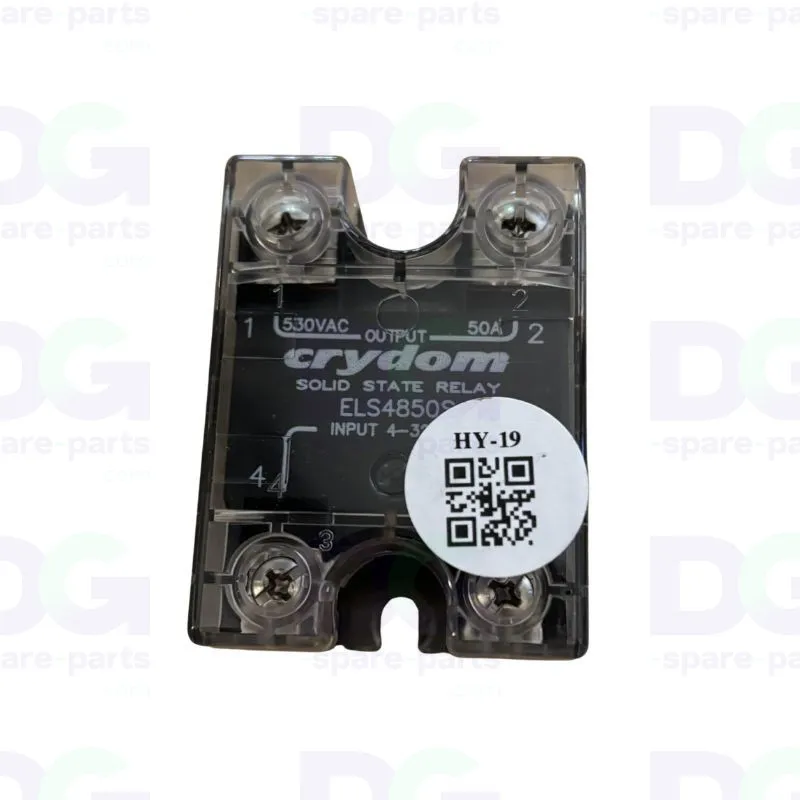

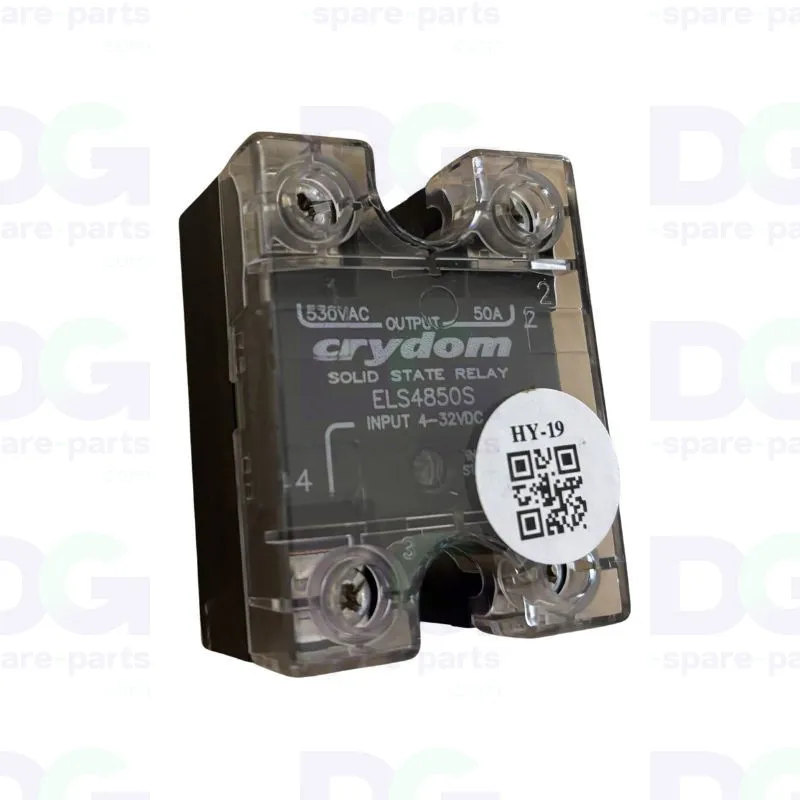

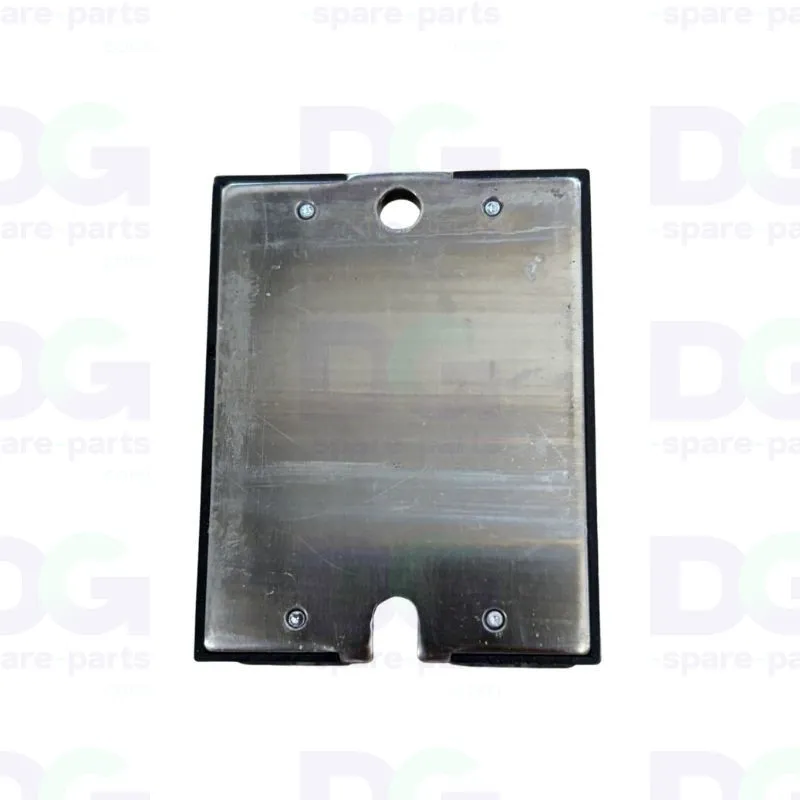

Das Halbleiterrelais (SSR) des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1210040001, Position A07) sorgt für die halbleitergestützte Schaltung einer Leistungslast. Bei dem mitgelieferten Gerät handelt es sich um ein Crydom ELS4850S.

SSR mit SCR-Ausgang: Schaltung von 48 bis 530 V AC bis zu 50 A, angesteuert über einen 4–32-V-DC-Steuereingang, mit LED-Statusanzeige und berührungssicherer Abdeckung (IP20). Hinweis: In der Stückliste HT2512 GEN6 ist die Position A07 mit einem Crydom-Regler 10PCV2450 (Proportionalregelung) aufgeführt; diese Konfiguration verwendet an dieser Position das Crydom-SSR ELS4850S (Schaltbetrieb).

Originalteil von Crydom (Sensata), funktionsgeprüft (OK geprüft), einbaufertig: direkter Austausch eines defekten Halbleiterrelais.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A07): 1210040001
• Interner HandTop-Code: 1.5.010700000002
• Hersteller-Artikelnummer: Crydom ELS4850S (Sensata)
• Typ: Einphasiges Halbleiterrelais (SSR), SCR-Ausgang
• Ausgangsspannung: 48–530 V AC
• Ausgangsstrom: 50 A
• Steuerspannung (Eingang): 4–32 V DC
• Anzeige: LED für den Eingangsstatus
• Schutzart: IP20 (berührungssichere Abdeckung)
• Entsprechung in der GEN6-Stückliste: Position A07 (Katalog-Nr.: Crydom-Regler 10PCV2450)
• Zustand: generalüberholt, auf Funktionsfähigkeit geprüft (OK – geprüft)
• Anwendung: Leistungsschaltung (z. B. UV-Lampe / Last), HandTop HT2512

Kompatibilität und Verwendung

• Gerät: HandTop HT2512 – Position A07 (Art.-Nr. 1210040001)
• Anmerkung zur Konfiguration: In der Stückliste GEN6 ist an dieser Position ein Crydom-Regler 10PCV2450 aufgeführt; bei diesem Gerät handelt es sich um das SSR Crydom ELS4850S, das in Maschinen mit Crydom-Konfiguration verbaut ist
• Crydom-Standardbauteil: SSR ELS4850S (ELS-Serie für Schalttafeleinbau) – gleichwertige Crydom-Bauteile derselben Nennleistung (50 A / 530 VAC, Gleichstromansteuerung) je nach Bedarf

Funktion

• Statisches Schalten (ohne mechanischen Kontakt) einer Wechselstromlast
• Ansteuerung über ein 4–32-V-Gleichstrom-Steuersignal (SPS / Steuerplatine)
• Ein- und Ausschalten von bis zu 50 A bei 48–530 V AC
• Statusanzeige über die Eingangs-LED

Mögliche Anzeichen bei einer Störung

• Last wird trotz Steuersignal nicht geschaltet (SSR defekt)
• SSR klemmt / steht im Kurzschluss (Last wird weiterhin mit Strom versorgt)
• Übermäßige Erwärmung, thermische Abschaltung
• LED-Anzeige stimmt nicht mit dem Steuersignal überein

Der Austausch des Halbleiterrelais stellt eine zuverlässige Leistungsschaltung wieder her und verhindert einen Maschinenstillstand.

♻️ DG Spare Parts – europäischer Spezialist für Ersatzteile für Großformatdrucker und Plotter.
