1300030009 - Transformador de comando JBK3 85 VA 220 V/24 V (HandTop HT2512)

Transformador de comando JBK3 85VA – HandTop HT2512 – ref. 1300030009

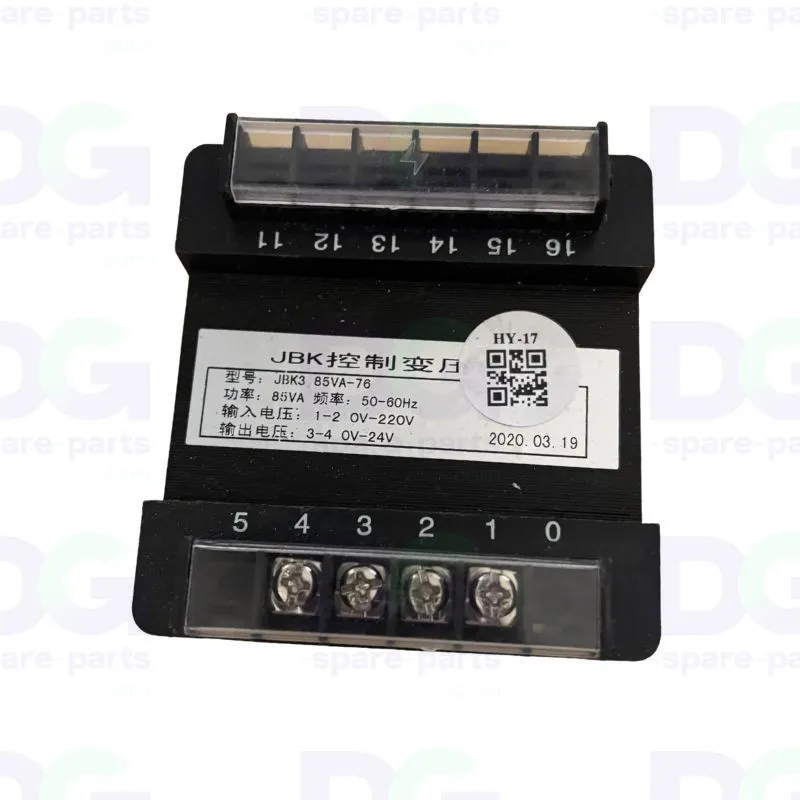

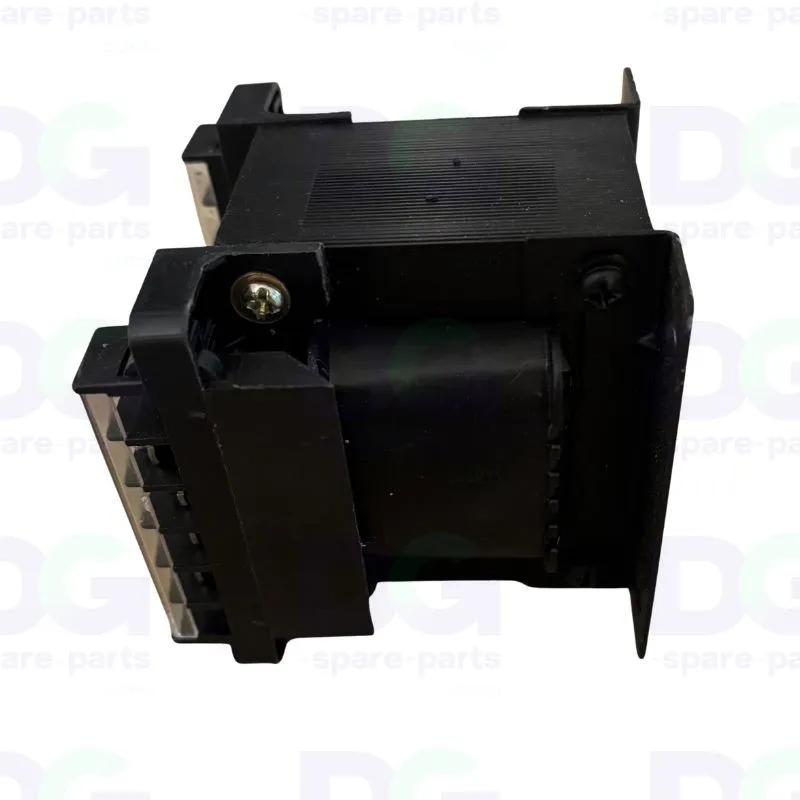

O transformador de comando da impressora UV plana HandTop HT2512 (ref. HandTop 1300030009, posição A09) é um JBK3 85VA-76 (marca Jianuo), um transformador redutor de 220 V para 24 V destinado aos circuitos de comando.

Com uma potência de 85 VA (50/60 Hz), recebe a tensão de 220 V no seu primário (terminais 1-2) e fornece a tensão de 24 V no seu secundário (terminais 3-4), através de um bloco de terminais com várias tomadas. Assegura também o isolamento galvânico entre a potência e o comando. Fornecido com o seu suporte de fixação.

Peça original, testada quanto ao funcionamento (OK Testado), pronta a instalar: substituição direta de um transformador avariado para restabelecer a alimentação de 24 V de comando.

Características técnicas

• Referência HandTop (HT2512, posição A09): 1300030009
• Código interno HandTop: MS816-029
• Tipo/modelo: JBK3 85VA-76 (transformador de comando para máquinas-ferramenta)
• Marca: Jianuo (de acordo com a nomenclatura da HandTop)
• Potência: 85 VA
• Frequência: 50/60 Hz
• Entrada (primária): 0-220 V (terminais 1-2)
• Saída (secundária): 0-24 V (terminais 3-4)
• Bloco de terminais: múltiplas tomadas (filas 0-5 e 11-16)

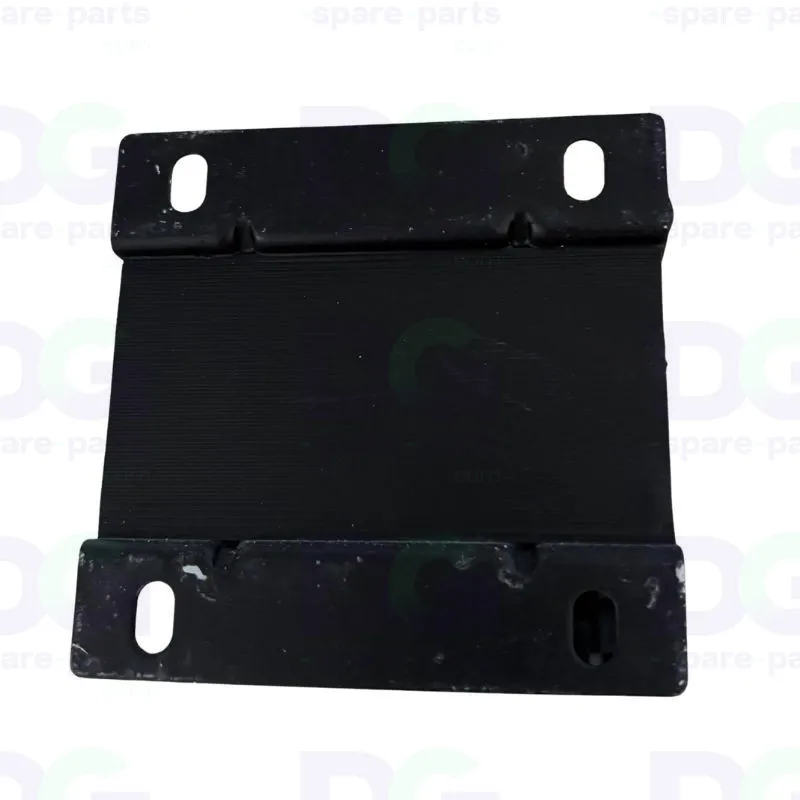

• Fornecido com: suporte de fixação
• Estado: recondicionado, testado e em bom estado de funcionamento (OK Testado)

Compatibilidade e utilização

• Máquina: HandTop HT2512 – posição A09 (ref. 1300030009)
• Tipo padrão: transformador de comando JBK3 85VA 220V/24V (equivalente funcional de outros fabricantes com tomadas idênticas)
• Nota: referido como «transformador de isolamento» na nomenclatura HT2512 – trata-se de um transformador de comando redutor isolado

Função

• Redução da tensão de 220 V para 24 V para os circuitos de comando
• Isolamento galvânico entre o primário (potência) e o secundário (comando)
• Alimentação de 24 V dos componentes de comando (relés, controlador lógico, sensores)
• Bloco de terminais com várias tomadas para adaptação das tensões

Possíveis sintomas em caso de avaria

• Ausência de 24 V na saída, circuitos de comando sem alimentação
• A máquina não arranca / comando inoperante
• Aquecimento anormal, zumbido do transformador
• Circuito aberto no primário ou no secundário (verificação com ohmímetro)

A substituição do transformador restabelece a alimentação de 24 V do comando e evita a paragem da máquina.
