1300030009 – Steuertransformator JBK3 85 VA 220 V/24 V (HandTop HT2512)

Steuertransformator JBK3 85VA – HandTop HT2512 – Art.-Nr. 1300030009

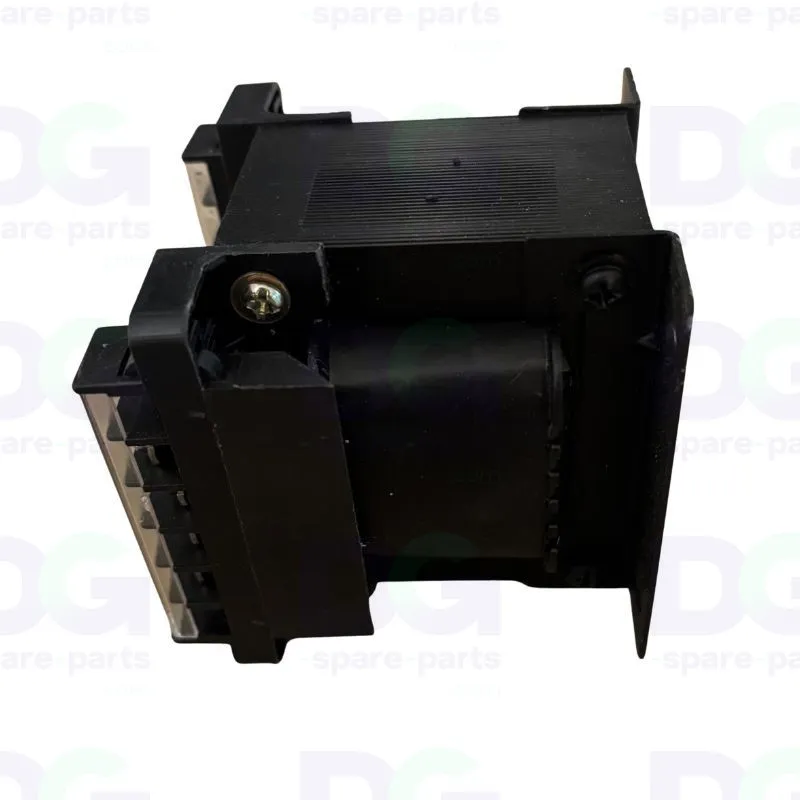

Der Steuertransformator des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1300030009, Position A09) ist ein JBK3 85VA-76 (Marke Jianuo), ein Abwärtswandler von 220 V auf 24 V für die Steuerkreise.

Mit einer Leistung von 85 VA (50/60 Hz) wird er an seiner Primärseite (Klemmen 1–2) mit 220 V versorgt und liefert über eine Mehrfachklemmenleiste 24 V an seiner Sekundärseite (Klemmen 3–4). Er gewährleistet zudem die galvanische Trennung zwischen Leistungs- und Steuerkreisen. Lieferung inklusive Befestigungswinkel.

Originalteil, auf Funktion geprüft (OK-geprüft), einbaufertig: direkter Austausch eines defekten Transformators zur Wiederherstellung der 24-V-Steuerspannung.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A09): 1300030009
• Interner HandTop-Code: MS816-029

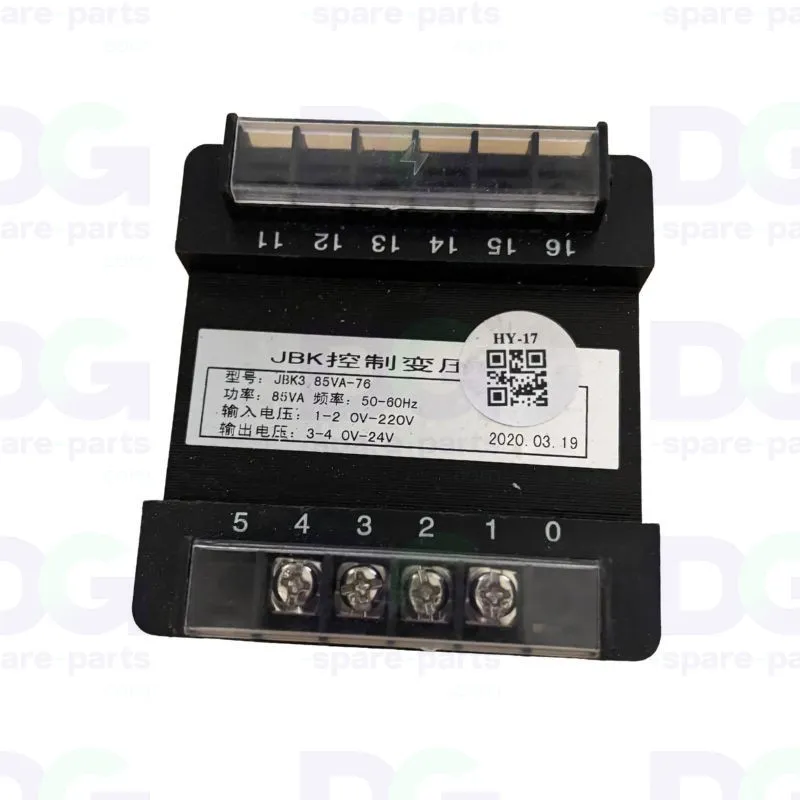

• Typ / Modell: JBK3 85VA-76 (Steuertransformator für Werkzeugmaschinen)
• Marke: Jianuo (gemäß HandTop-Stückliste)
• Leistung: 85 VA
• Frequenz: 50/60 Hz
• Eingang (primär): 0–220 V (Klemmen 1–2)
• Ausgang (sekundär): 0–24 V (Klemmen 3–4)
• Klemmenblock: Mehrfachklemmen (Reihen 0–5 und 11–16)

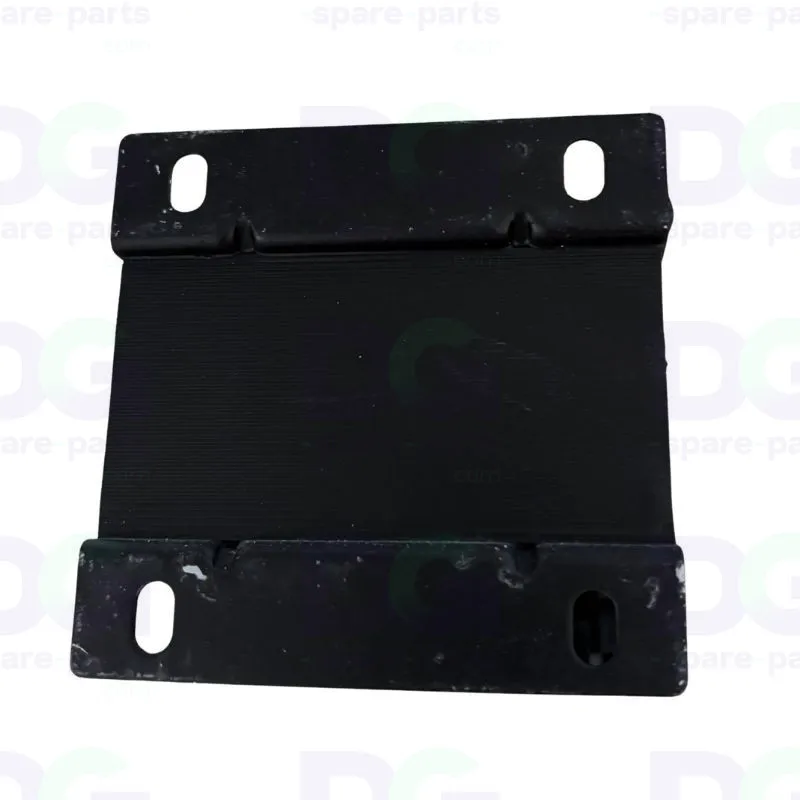

• Lieferumfang: Befestigungswinkel
• Zustand: generalüberholt, auf Funktionsfähigkeit geprüft (OK – geprüft)

Kompatibilität und Verwendung

• Maschine: HandTop HT2512 – Position A09 (Art.-Nr. 1300030009)
• Standardtyp: Steuertransformator JBK3 85 VA 220 V/24 V (funktionsgleich mit Modellen anderer Hersteller mit identischen Anschlüssen)
• Hinweis: In der Stückliste des HT2512 als „Isolationstransformator“ aufgeführt – es handelt sich um einen isolierten Abwärts-Steuertransformator

Funktion

• Abwärtswandlung der Spannung von 220 V auf 24 V für Steuerkreise
• Galvanische Trennung zwischen Primärseite (Leistung) und Sekundärseite (Steuerung)
• 24-V-Versorgung der Steuerkomponenten (Relais, SPS, Sensoren)
• Mehrfachklemmenleiste zur Spannungsanpassung

Mögliche Anzeichen bei einer Störung

• Keine 24 V am Ausgang, Steuerkreise werden nicht mit Strom versorgt
• Maschine läuft nicht an / Steuerung funktioniert nicht
• Ungewöhnliche Erwärmung, Brummen des Transformators
• Offener Stromkreis auf der Primär- oder Sekundärseite (Ohm-Prüfung)

Durch den Austausch des Transformators wird die 24-V-Steuerspannung wiederhergestellt und ein Stillstand der Maschine vermieden.
