171S2-67018 - Cabos E-Box

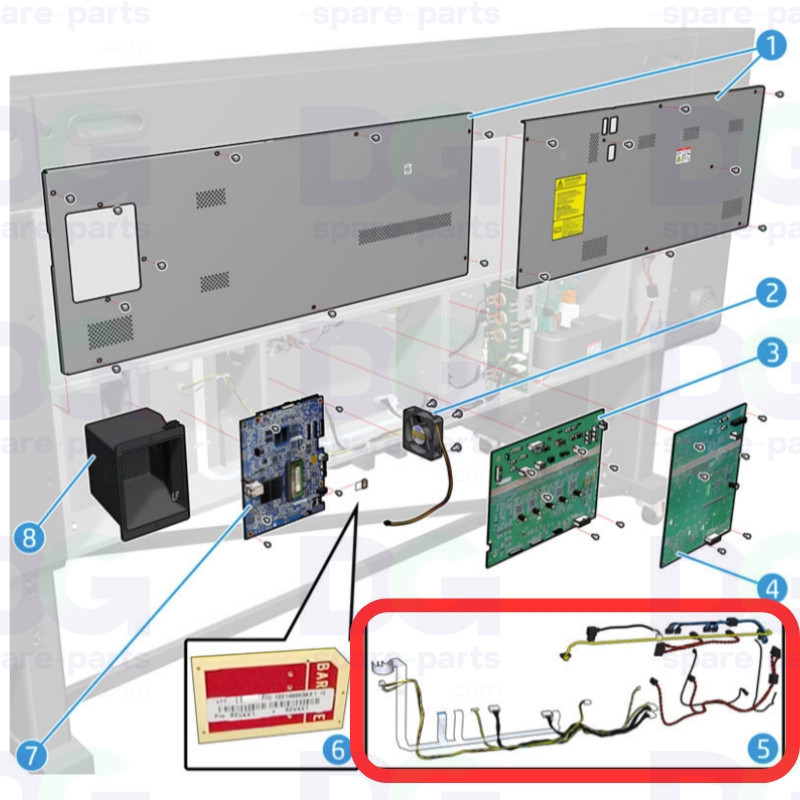

Cabos E-Box – HP Latex 630 / 630W – 171S2-67018

O kit de cabos E-Box (ref. HP 171S2-67018) reúne, numa única referência, todos os feixes de cabos da caixa eletrónica (E-Box) das impressoras Latex de grande formato HP Latex 630 e 630W. Fornece as ligações de alimentação, dados e controlo entre a fonte de alimentação (PSU), a placa de alimentação, o Printmech, o Formatter e as placas de secagem/polimerização.

Peça original da HP (OEM) com um peso de 1,4 kg, fornecida num kit completo e pronta a ser instalada por um técnico de assistência técnica durante uma intervenção na E-Box.

Características técnicas

• Referência OEM: 171S2-67018
• Fabricante: HP
• Tipo de peça: Kit de cablagem / feixe de cabos
• Compatibilidade com a máquina: HP Latex 630 e 630W
• Localização: caixa eletrónica (E-Box)
• Composição: kit de 18 cabos (ver lista abaixo)
• Peso: 1,4 kg
• Entrega: kit completo, pronto a montar
• Origem: Peça original da HP (OEM)

Cabos incluídos no kit

• 171S2-50018 — Cabo de alimentação CA Olympus para fonte de alimentação
• 171S2-50036 — Cabo do ventilador Chopin
• B4H70-60055 — Sonda de temperatura NTC
• Y0U21-50047 — Cabo de alimentação SORAN
• Y0U21-50067 — Cabo de distribuição de CA para o Prelude 1
• Y0U21-50071 — Cabo de dados da placa de polimerização para o Chopin
• Y0U21-50072 — Cabo de interface sinusoidal da placa de polimerização para o Chopin
• Y0U21-50115 — Cabo de alimentação externo da placa de alimentação para o Printmech
• Y0U21-50116 — Cabo de dados principal da placa de alimentação para o Printmech
• Y0U21-50117 — Cabo de alimentação principal da placa de alimentação para o Printmech
• Y0U21-50119 — Cabo de extensão da fonte de alimentação (PSU) para o Formatter
• Y0U21-50121 — Cabo da placa de secagem
• Y0U21-50147 — Cabo de entrada de alimentação para distribuição de CA
• Y0U21-50180 — Cabo de comando do Formatter para a placa de alimentação
• Y0U21-50210 — Cabo do motor para o Mech (válvula principal)
• Y0U21-50211 — Cabo do motor para o mecanismo (válvula principal)
• Y0U21-50212 — Cabo do motor para o mecanismo (válvula externa)
• Y3T75-50062 — Extensão de comando da PSU para o Formatter

Compatibilidade e utilização

• HP Latex 630
• HP Latex 630W

Função

• Encaminhar a alimentação CA/CC entre a fonte de alimentação (PSU), a placa de alimentação e o Printmech
• Transmitir os dados e sinais de comando para o Formatter e as placas de secagem
• Garantir ligações fiáveis e um percurso adequado no invólucro eletrónico
• Substituir, numa única operação, todo o cablagem da E-Box durante uma reparação

Possíveis sintomas em caso de desgaste

• Erros de sistema, cortes de alimentação ou perdas de comunicação interna
• Cabo comprimido ou revestimento derretido na proximidade de zonas quentes (secagem)
• Conector solto, oxidado ou pino danificado
• Comportamento intermitente de uma placa (alimentação ou dados)

A substituição do kit de cabos E-Box restaura a fiabilidade elétrica da caixa eletrónica e evita paragens de produção nas impressoras HP Latex 630 e 630W.
