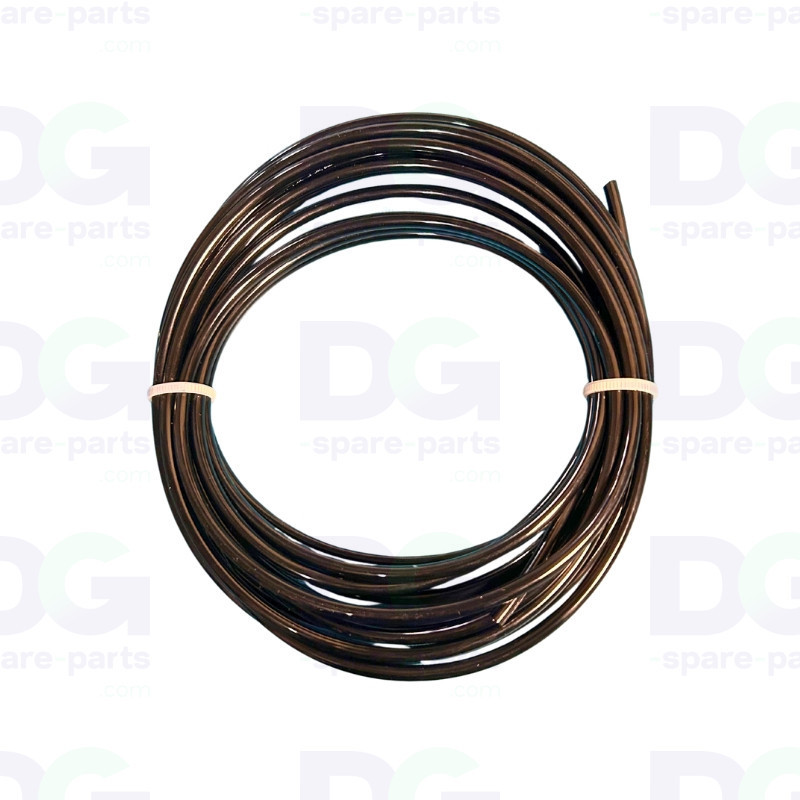

3010114434 - Kit tubo per inchiostro 3/32" ID nero (tubo 3010104652, 4,5 m)

Kit tubo inchiostro 3/32" ID nero – Canon Océ Arizona – 3010114434

Il kit tubi 3010114434 contiene 4,5 m di tubo Océ 3010104652, il tubo per inchiostro nero con diametro interno di 3/32" che equipaggia l’intero circuito idraulico delle Canon Océ Arizona dalla serie 4xx alla serie 22xx. È questo il tubo che si trova sugli otto serbatoi d’inchiostro del carrello, sui filtri dell’inchiostro del vano sinistro e sulle valvole di spurgo del blocco menisco.

Il tubo si monta sui raccordi a barb 3/32" della famiglia Luer-Lock Océ (maschio 3010104770, angolato 3010107689, femmina 3010104451) e si blocca tramite gli anelli Luer colorati di ciascun canale. Il suo diametro esterno di 5/32" (4 mm) corrisponde alle dimensioni per cui sono progettati questi anelli, garantendo una tenuta duratura in presenza di inchiostro UV senza bisogno di fascette o colla.

Fornito in kit da 4,5 m da tagliare a misura (solo tubo, senza raccordi), consente di rifare l’intero sistema di tubazioni dei serbatoi di un carrello: lo schema delle tubazioni Océ 3010112969 prevede 8 tratti da 310 mm (alimentazione serbatoio → testina) e 8 tratti da 350 mm (ritorno testina → serbatoio), per un totale di circa 5,3 m compresi i collegamenti ai filtri. Ricambio originale Canon Océ, in PE conforme al circuito originale.

Caratteristiche tecniche

• Codice OEM: 3010114434 (kit) – tubo 3010104652
• Produttore: Canon Océ
• Codice CAS Océ: 02-x601 (gruppo Inchiostro / Aria / Vuoto) – 07-x601 su Arizona 13xx (stazione di manutenzione)
• Tipo di componente: Tubo dell’inchiostro da tagliare, PE nero
• Dimensioni: 3/32" di diametro interno × 5/32" di diametro esterno (≈ 2,4 × 4,0 mm)
• Lunghezza: 4,5 m
• Raccordi associati: Luer maschio barb 3/32" 3010104770 – Luer/barb angolato 3/32" 3010107689 – Luer femmina con barb 3/32" 3010104451 – anelli Luer-Lock 3010104765 (nero), 3010104766 (blu), 3010104767 (rosso), 3010104768 (giallo), 3010104769 (bianco), 3010107717 (verde), 3010107870 (chiaro)
• Parti interessate: serbatoi dell’inchiostro del carrello (3010110853), gruppo filtri dell’inchiostro, alloggiamento sinistro Ink-Air-Vacuum, valvole di spurgo / menisco
• Consegna: Tubo singolo in kit da 4,5 m – raccordi e anelli Luer non inclusi
• Tipo di ricambio: Ricambio originale Canon Océ (OEM)
• Applicazione: Stampanti UV piane Arizona – circuito dell’inchiostro

Compatibilità e utilizzo

• Canon Océ Arizona 440 GT / 440 XT / 460 GT / 460 XT / 480 GT / 480 XT
• Canon Océ Arizona 640 GT / 640 XT / 660 GT / 660 XT
• Canon Océ Arizona 1240 GT / 1240 XT / 1260 GT / 1260 XT / 1280 GT / 1280 XT
• Canon Océ Arizona 1340 GT / 1340 XT / 1360 GT / 1360 XT / 1380 GT / 1380 XT
• Canon Océ Arizona 2260 GT / 2260 XT / 2280 GT / 2280 XT
• Fujifilm Acuity Select serie HS 30 (HS36, HS38, HS X36, HS X38) – stessa piattaforma delle Arizona 22xx
• Non compatibile con i modelli Arizona 2xx / 3xx dotati di tubi del carrello da 1/4" (kit 3010105351)

Funzione

• Alimenta ogni testina di stampa con l’inchiostro proveniente dal proprio serbatoio del carrello (tratto di 310 mm)
• Assicura il ritorno dell’inchiostro dalla testina al serbatoio (tratto da 350 mm)
• Collega i filtri dell'inchiostro del vano sinistro al circuito di alimentazione dei serbatoi
• Collega le valvole di spurgo del blocco menisco e le linee di degasaggio ai serbatoi
• Si blocca sui raccordi Luer-Lock con filettatura 3/32" senza fascette né colla

Possibili sintomi in caso di usura

• Perdita o gocciolamento di inchiostro alla base di un serbatoio o su un raccordo Luer
• Tubo indurito, sbiancato o screpolato dall’inchiostro UV, che non si blocca più nell’anello Luer
• Bolle d'aria nel circuito, perdita di carico in un canale, ugelli mancanti dopo lo spurgo
• Tubo schiacciato o piegato che blocca il flusso in un canale (difetto di alimentazione o di ritorno)
• Errore di livello dell’inchiostro su un serbatoio del carrello (sensore 3010107593) a seguito di un’immissione d’aria

La sostituzione del tubo 3010104652 ripristina un circuito dell’inchiostro a tenuta stagna e adescato tra serbatoi, filtri e testine; si consiglia di sostituire l’intera tubazione del carrello in occasione della sostituzione di una testina o di un serbatoio.
