Fresa Diager® 4013--0500C

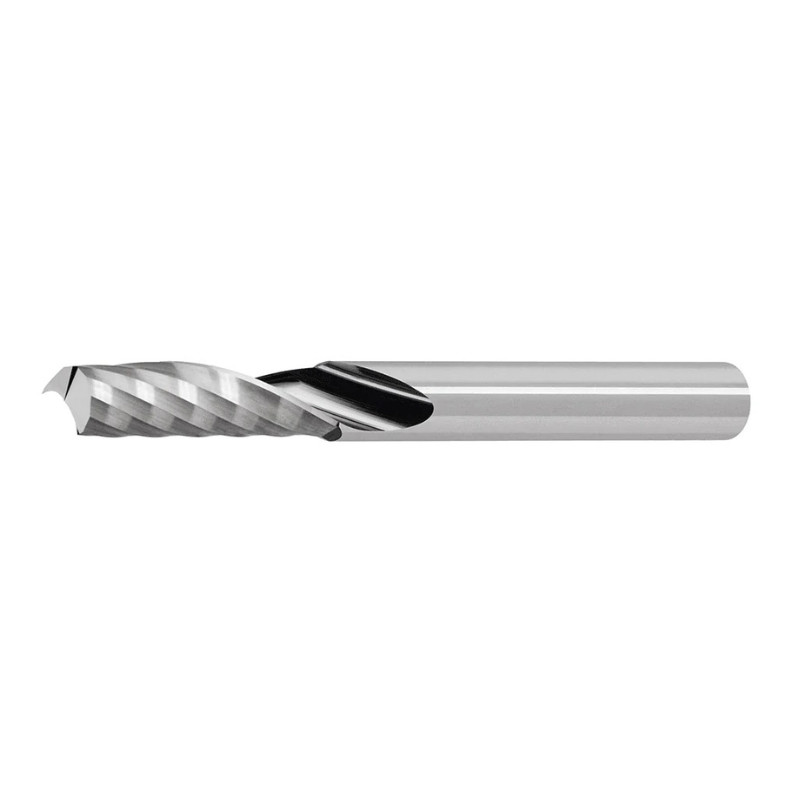

Fresa in carburo a 1 dente tipo Zünd – Diager® 4013--0500C – Ø5 mm

La fresa in carburo monoblocco a 1 dente con elica a destra Diager® 4013--0500C è un utensile da taglio rotante progettato per i tavoli da taglio digitali Zünd dotati di un modulo di fresatura (RM). Sostituisce direttamente il codice TPS ER65.1 e si installa senza adattamenti sui mandrini standard Zünd.

La sua geometria upcut (elica destra) assicura l'evacuazione dei trucioli verso l'alto, limitando l'accumulo di materiale nel tratto di taglio. La scanalatura liscia e levigata riduce l'accumulo di materiale (built-up edge), garantendo una finitura superficiale regolare e una durata ottimizzata su materiali plastici, legno e compositi.

L'anello di posizionamento integrato (codolo Ø6 mm, standard Zünd) assicura un montaggio rapido e ripetibile senza ulteriori regolazioni del calibro, in conformità con le specifiche dei portautensili Zünd RM.

Caratteristiche tecniche

• Codice produttore: 4013--0500C
• Produttore: Diager®
• Tipo: Fresa a 1 dente, elica a destra, (tipo Zünd)
• Diametro di taglio: Ø5 mm
• Diametro del codolo: Ø6 mm (standard macchine Zünd)
• Numero di denti: 1
• Senso di taglio: Upcut – espulsione trucioli verso l'alto
• Materiale utensile: Carburo monoblocco
• Riferimento equivalente: TPS ER65.1
• Applicazione: Tavole da taglio digitali – fresatura di contorni e scanalature

Dimensioni (in mm)

• D1: 5
• D2: 6
• L1: 60
• L2: 22

Compatibilità e utilizzo

• Zünd G3 / S3 – modulo Router Module (RM / RM-L)
• Equivalente diretto TPS ER65.1 – sostituzione senza modifiche

Funzione

• Taglio e fresatura di contorni precisi in materiali plastici semirigidi, PVC, schiume e legno
• Efficace evacuazione dei trucioli verso l'alto per mantenere pulito il tratto di taglio
• Realizzazione di scanalature, mortase e tagli di profili su tavolo digitale Zünd
• Finitura superficiale ottimizzata grazie alla scanalatura liscia e levigata (riduzione del bordo aggiuntivo)

Possibili sintomi in caso di usura

• Bave significative sui bordi di taglio o strappi di materiale
• Deterioramento dello stato della superficie: bruciature, segni di vibrazione, rugosità anomala
• Accumulo di materiale fuso nel tratto di taglio (sfarfallio)
• Imprecisione della traiettoria o gioco percepibile sull'asse del mandrino
• Rumore di taglio modificato o vibrazioni insolite durante la lavorazione

La sostituzione regolare della fresa Diager® 4013--0500C garantisce la qualità del taglio e protegge il mandrino del modulo RM dalle sollecitazioni meccaniche legate a un utensile usurato.
