Fresa compatibile con Zund R114 - 3910764

Fresa elicoidale R114 – Zünd – Codice 3910764

La fresa elicoidale Zünd R114 (cod. 3910764) è un utensile di fresatura in carburo monoblocco, montato sul modulo router (Routing Module) dei tavoli da taglio digitali Zünd. Consente di realizzare tagli netti e contorni fresati nei materiali rigidi utilizzati nella segnaletica e nell'allestimento di stand.

La sua geometria elicoidale a un solo dente (1 cutting edge) espelle efficacemente i trucioli verso l'alto e limita il surriscaldamento del materiale. Il diametro di taglio di Ø4 mm e la lunghezza di taglio di 12 mm assicurano una finitura pulita dei bordi su pannelli compositi, legno, MDF e schiume di PVC, senza strappi né bruciature.

Fornita come utensile singolo, la R114 si monta direttamente nella pinza di serraggio Ø6 mm del modulo di fresatura Zünd. È un consumabile di riferimento per le officine che utilizzano regolarmente il tavolo in modalità fresatura e lavorano materiali compositi, alveolari o legno.

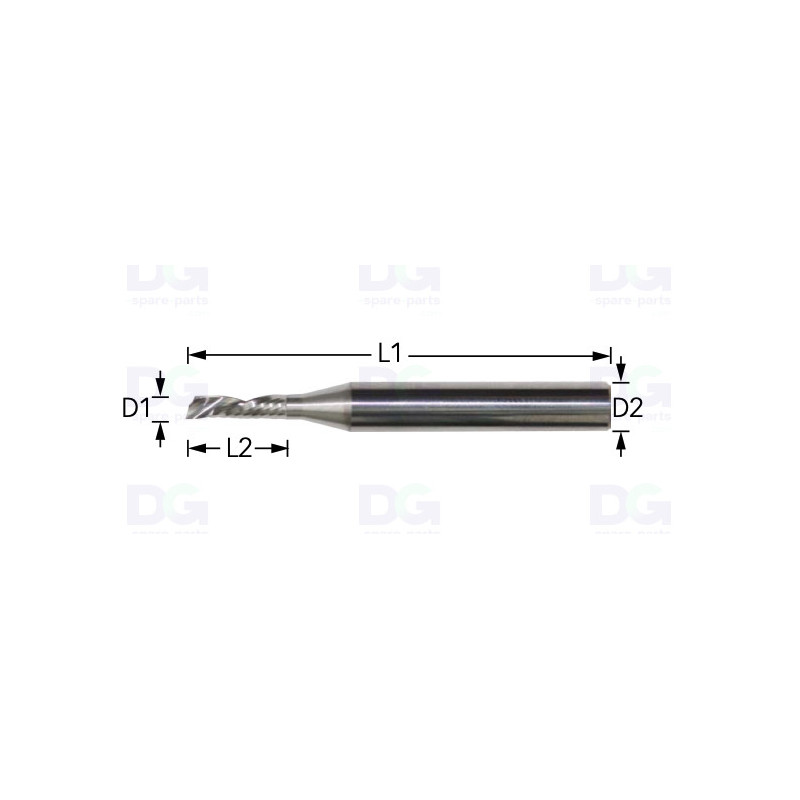

Caratteristiche tecniche

• Codice OEM: 3910764 (R114)
• Produttore: Zünd
• Tipo di utensile: Fresa elicoidale (spiral router bit)
• Numero di denti: 1 (1 tagliente)
• Diametro di taglio (D1): 4 mm
• Diametro del gambo (D2): 6 mm
• Lunghezza totale (L1): 50 mm
• Lunghezza di taglio (L2): 12 mm
• Velocità di rotazione massima: 46.600 giri/min
• Materiali lavorabili: Forex (PVC espanso), MDF, legno, Dibond (pannello composito in alluminio)
• Consegna: solo utensile, pronto per essere montato sul modulo fresatore
• Applicazione: modulo di fresatura Zünd – taglio e fresatura di pannelli rigidi

Compatibilità e utilizzo

• Tavoli da taglio Zünd dotati del modulo fresatore RM-A o RM-L
• Zünd serie G3
• Zünd serie S3
• Zünd serie D3
• Zünd serie L3
• Qualsiasi macchina Zünd compatibile con le frese a codolo Ø6 mm della serie R

Funzione

• Fresatura di contorni e taglio di pannelli rigidi per la segnaletica
• Evacuare i trucioli verso l'alto grazie alla geometria elicoidale (up-cut)
• Garantire un taglio netto nei materiali compositi e alveolari (Dibond, Forex)
• Lavorare MDF e legno senza bruciare il bordo di taglio
• Consentire passaggi precisi per elementi di segnaletica, scritte tridimensionali, espositori

Possibili sintomi in caso di usura

• Bordi di taglio sfilacciati o strappati su Forex e MDF
• Comparsa di bruciature (annerimento) sui pannelli di legno
• Bave e residui incollati all'uscita del materiale su Dibond
• Rumore anomalo e vibrazioni del modulo di fresatura durante la passata
• Surriscaldamento eccessivo della fresa e del materiale
• Deterioramento visibile del tagliente o scheggiatura all'estremità dell'utensile

Sostituire la R114 non appena compaiono questi sintomi garantisce la qualità del taglio, preserva il modulo di fresatura Zünd e limita la rottura del materiale sui pannelli ad alto valore aggiunto.
