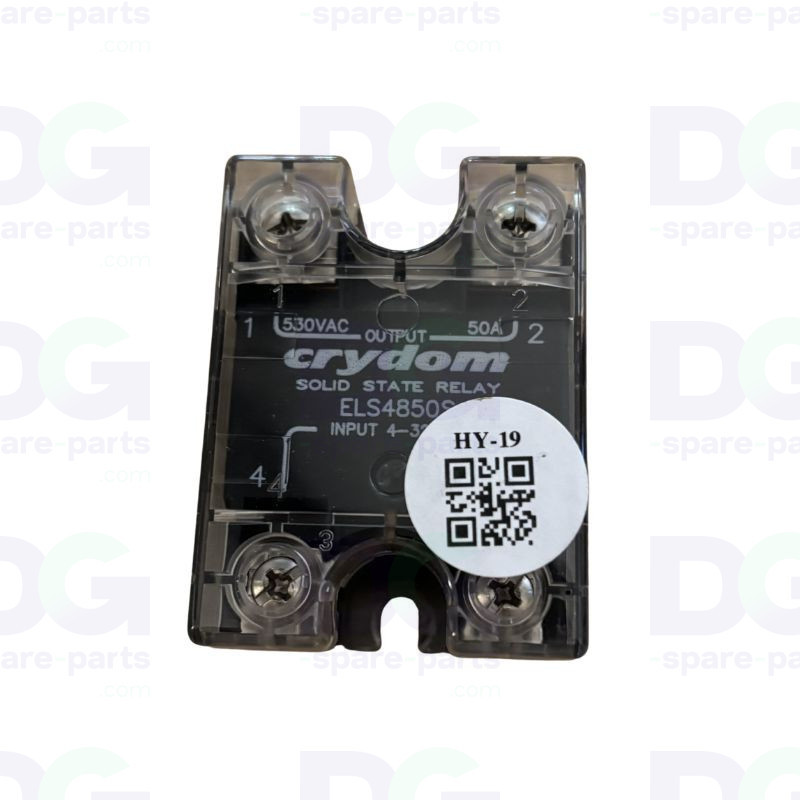

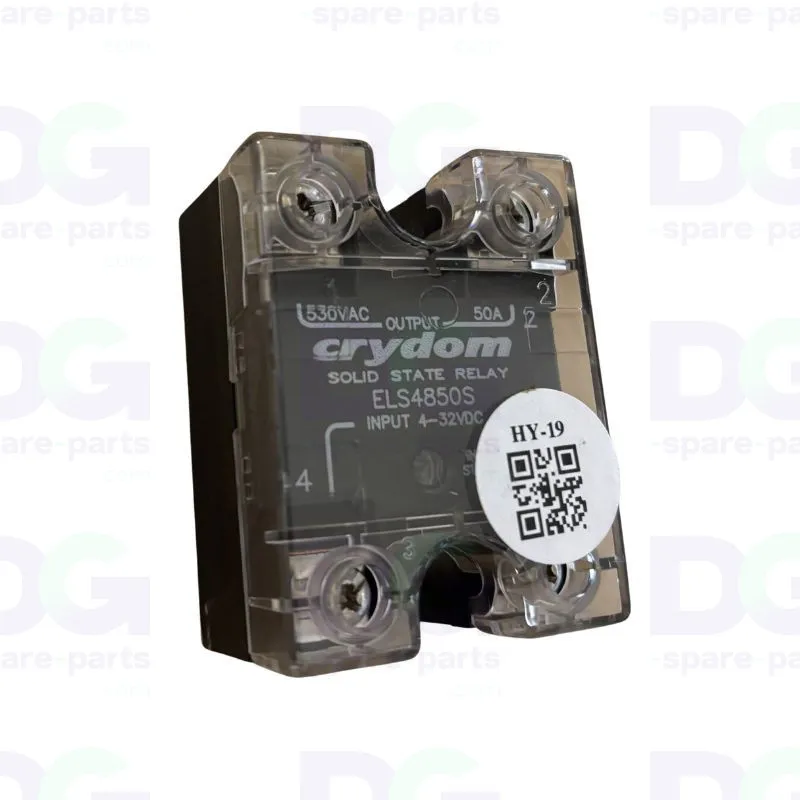

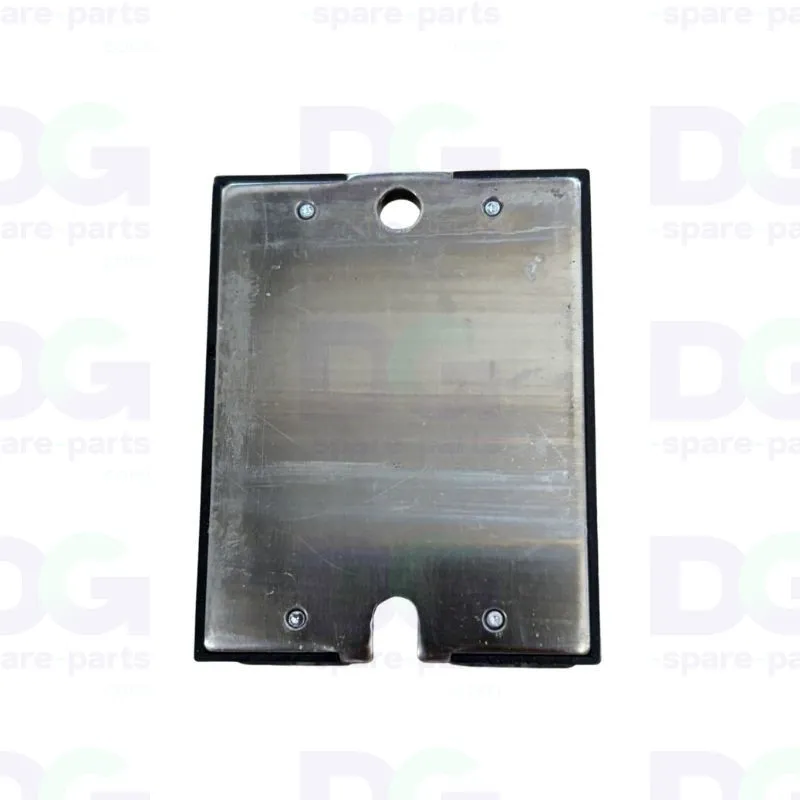

1210040001 - Relais statique SSR 50A Crydom ELS4850S (HandTop HT2512)

Relais statique SSR 50A – HandTop HT2512 – réf. 1210040001 (Crydom ELS4850S)

Le relais statique (SSR) de l'imprimante UV à plat HandTop HT2512 (réf. HandTop 1210040001, position A07) assure la commutation statique d'une charge de puissance. L'unité fournie est un Crydom ELS4850S.

SSR à sortie SCR : commutation de 48 à 530 V AC jusqu'à 50 A, piloté par une entrée de commande DC 4-32 V, avec témoin LED d'état et capot touch-safe IP20. Note : dans la nomenclature HT2512 GEN6, la position A07 est référencée avec un régulateur Crydom 10PCV2450 (régulation proportionnelle) ; cette configuration utilise le SSR Crydom ELS4850S (commutation tout-ou-rien) à cette position.

Pièce d'origine Crydom (Sensata), contrôlée fonctionnelle (OK Contrôlé), prête à l'installation : remplacement direct d'un relais statique défaillant.

Caractéristiques techniques

• Référence OEM : 1210040001
• Fabricant : HandTop
• Type de pièce : Relais statique (SSR) monophasé, sortie SCR
• Référence HandTop (HT2512, position A07) : 1210040001
• Code interne HandTop : 1.5.010700000002
• Référence constructeur : Crydom ELS4850S (Sensata)
• Tension de sortie : 48-530 V AC
• Courant de sortie : 50 A
• Tension de commande (entrée) : 4-32 V DC
• Signalisation : LED d'état d'entrée
• Indice de protection : IP20 (capot touch-safe)
• Équivalent nomenclature GEN6 : position A07 (réf. catalogue : régulateur Crydom 10PCV2450)
• État : reconditionné, contrôlé fonctionnel (OK Contrôlé)
• Application : commutation de puissance (ex. lampe UV / charge), HandTop HT2512
• À savoir : Note configuration : la nomenclature GEN6 liste un régulateur Crydom 10PCV2450 à cette position ; cette unité est le SSR Crydom ELS4850S monté sur les machines de configuration Crydom Pièce standard Crydom : SSR ELS4850S (gamme ELS panel mount) – équivalents Crydom de même calibre (50A / 530VAC, commande DC) selon besoin
• Livraison : Expédié prêt à poser

Compatibilité et utilisation

• HandTop HT2512

Fonction

• Commutation statique (sans contact mécanique) d'une charge AC de puissance
• Pilotage par signal de commande DC 4-32V (automate / carte de commande)
• Établissement / coupure jusqu'à 50 A sous 48-530 V AC
• Signalisation d'état via la LED d'entrée

Symptômes possibles en cas d’usure

• Charge non commutée (SSR HS) malgré le signal de commande
• SSR collé / en court-circuit (charge toujours alimentée)
• Échauffement excessif, déclenchement thermique
• Témoin LED incohérent avec la commande
• Le remplacement du relais statique rétablit une commutation de puissance fiable et évite l'immobilisation de la machine.

Le remplacement du relais statique rétablit une commutation de puissance fiable et évite l'immobilisation de la machine.
