E106614 - Linear Encoder Board

Linear Encoder Board — Mimaki JV33 / JV5 / CJV30 — E106614 / E103961

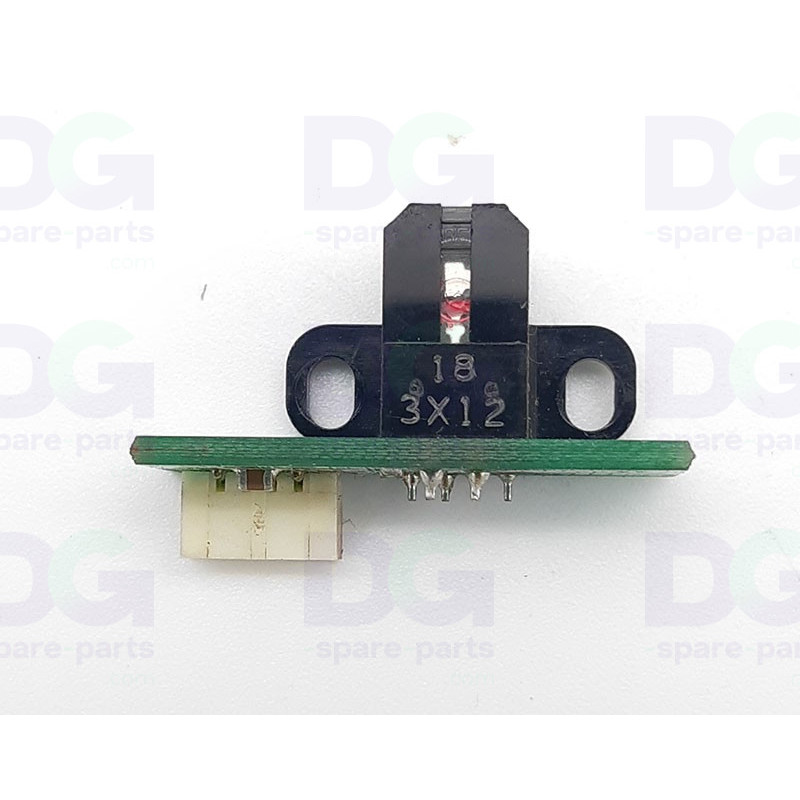

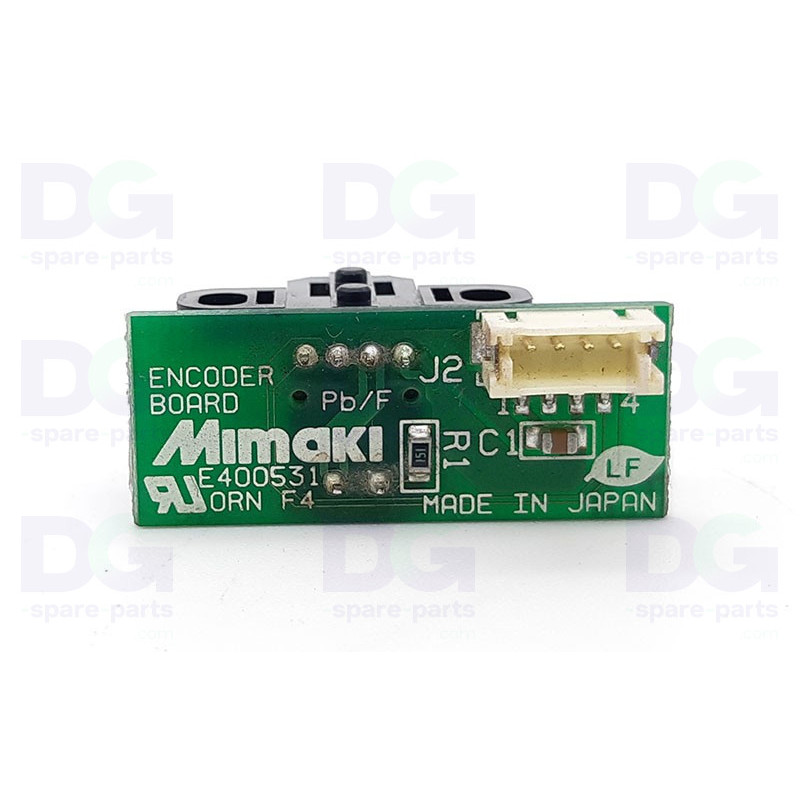

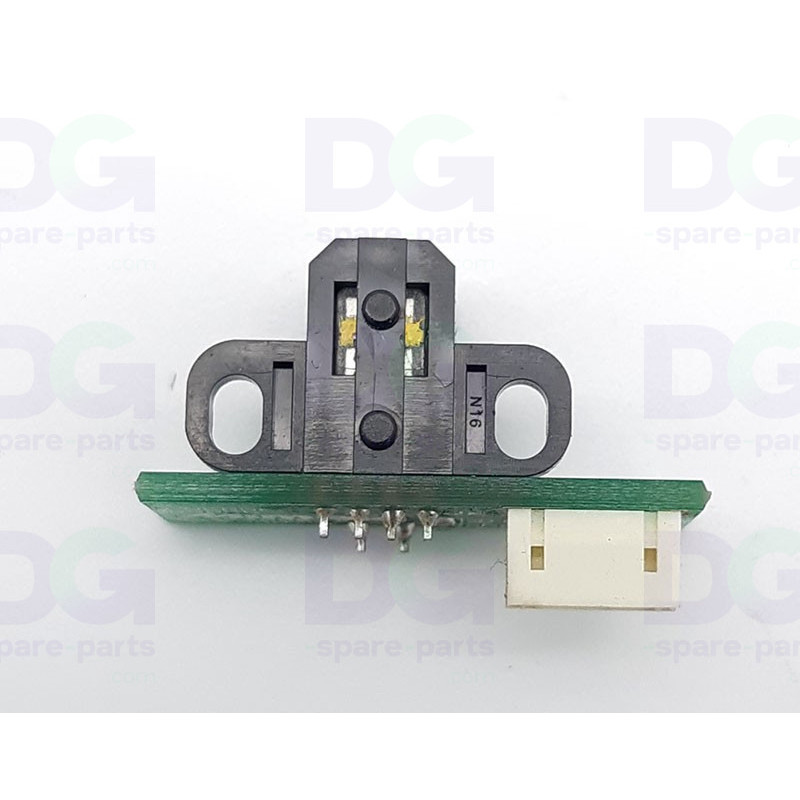

La Linear Encoder Board (réf. E106614 / E103961) est la carte capteur de l'encodeur linéaire montée sur le chariot d'impression des imprimantes grand format Mimaki. Elle lit les informations de position sur la bande encodeur (encoder strip) pour déterminer la position exacte de la tête d'impression sur l'axe horizontal.

Ce capteur transmet en temps réel les données de position à la carte mère, qui synchronise le déclenchement des buses avec le déplacement du chariot. Cette précision garantit un alignement parfait des gouttes d'encre et une qualité d'impression haute résolution.

Pièce d'origine Mimaki, la référence E106614 remplace la référence antérieure E103961. Les deux références sont interchangeables et s'installent dans le même emplacement sans modification.

Caractéristiques techniques

• Référence OEM : E106614
• Fabricant : Mimaki®
• Type de pièce : Carte capteur encodeur linéaire (Linear Encoder PCB Assy)
• Référence antérieure : E103961
• Position : Chariot d'impression (axe X)
• Fonction : Lecture optique de la bande encodeur
• Origine : Pièce OEM Mimaki
• Installation : Remplacement direct — les deux références sont interchangeables
• Livraison : Expédié prêt à poser

Compatibilité et utilisation

• Mimaki CJV150-107
• Mimaki CJV150-107BS
• Mimaki CJV150-130
• Mimaki CJV150-130BS
• Mimaki CJV150-160
• Mimaki CJV150-160BS
• Mimaki CJV150-75
• Mimaki CJV150-75BS
• Mimaki CJV30-100
• Mimaki CJV30-100BS
• Mimaki CJV30-130
• Mimaki CJV30-130BS
• Mimaki CJV30-160
• Mimaki CJV30-160BS
• Mimaki CJV30-60
• Mimaki CJV30-60BS
• Mimaki CJV300-130
• Mimaki CJV300-130BS
• Mimaki CJV300-160
• Mimaki CJV300-160BS
• Mimaki JV33-130
• Mimaki JV33-130BS
• Mimaki JV33-160
• Mimaki JV33-160BS
• Mimaki JV33-260
• Mimaki JV33-260BS
• Mimaki JV34-260
• Mimaki JV5-130S
• Mimaki JV5-160S
• Mimaki JV5-260S
• Mimaki JV5-320DS
• Mimaki JV5-320S
• Mimaki TS3-1600
• Mimaki TS5-1600AMF

Fonction

• Lit la position exacte du chariot d'impression sur la bande encodeur
• Transmet les données de positionnement à la carte mère en temps réel
• Synchronise le déclenchement des buses avec le déplacement du chariot
• Garantit l'alignement précis des gouttes d'encre sur le média
• Permet l'impression haute résolution et le calage bidirectionnel

Symptômes possibles en cas d’usure

• Décalages horizontaux récurrents entre les passes d'impression
• Bandes verticales ou effet de « crénelage » visible sur les impressions
• Message d'erreur encodeur sur le panneau de commande
• Chariot qui ne se positionne plus correctement ou qui dépasse sa course
• Calage bidirectionnel impossible malgré les réglages
• Le remplacement de la Linear Encoder Board restaure la précision du positionnement du chariot et la synchronisation des buses, indispensables à une qualité d'impression optimale sur l'ensemble des machines Mimaki compatibles.

Le remplacement de la Linear Encoder Board restaure la précision du positionnement du chariot et la synchronisation des buses, indispensables à une qualité d'impression optimale sur l'ensemble des machines Mimaki compatibles.
