E106614 - Placa de codificador lineal

Réf 21-MIM542-o

✔️ Referencia OEM: E106614 (sustituye a E103961)
✔️ Tarjeta del sensor del codificador lineal — lectura de la banda del codificador
✔️ Compatible con Mimaki JV5, JV33, JV150, JV300, CJV30, CJV150, CJV300, TS3, TS5
✔️ Pieza original Mimaki

Precio base: 54,00 €
Precio rebajado: 16,20 € 70% de descuento
Impuestos excluidos
Un tronco
4 Artículos disponibles

Cantidad:

Nuevo o reacondicionado al mejor precio

Envío rápido en 24 horas

Envío a todo el mundo

Valóranos en

Descripción del producto

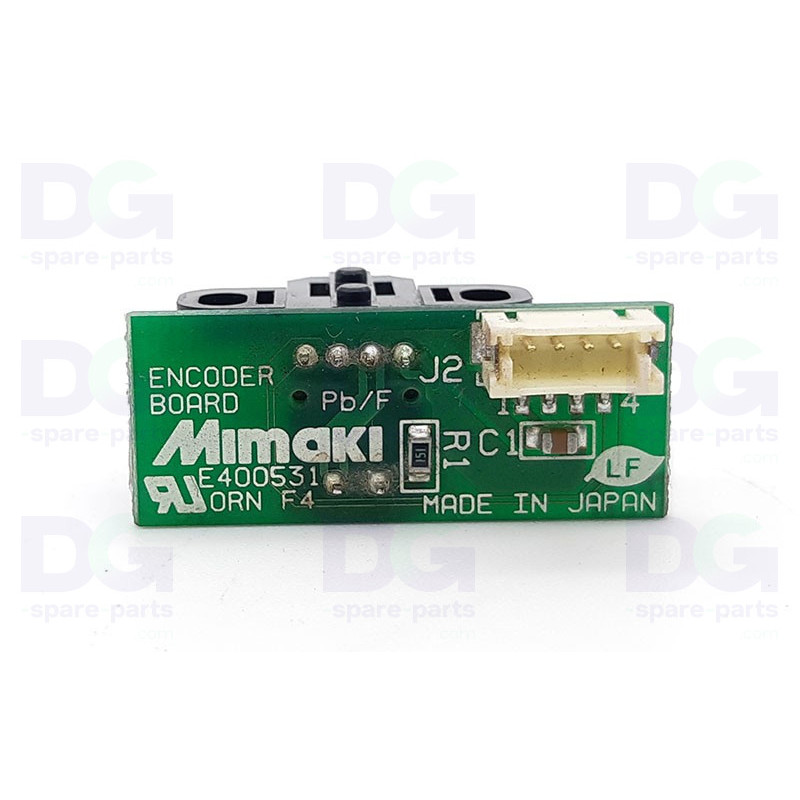

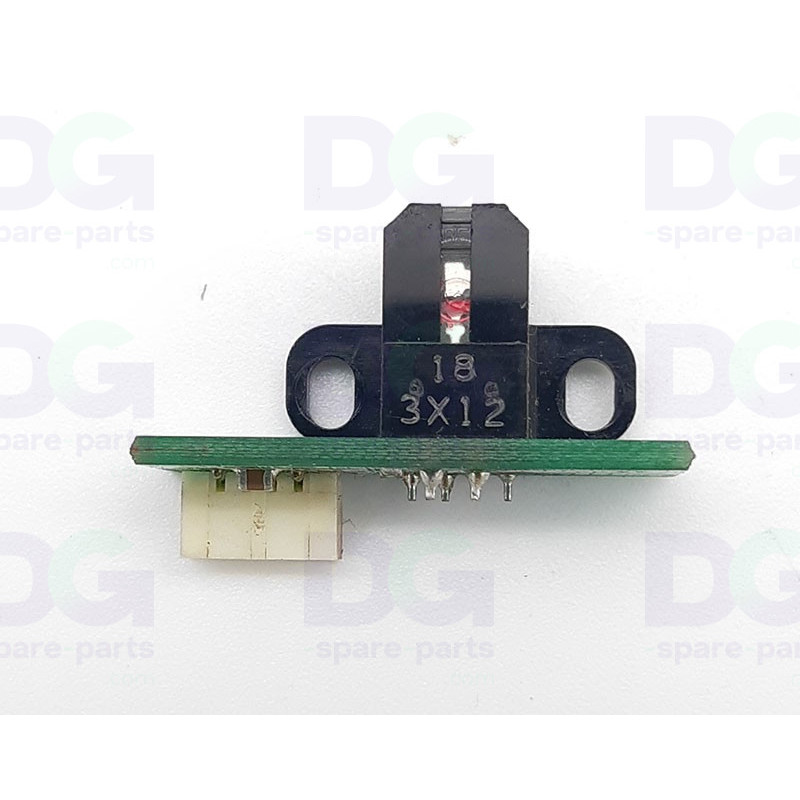

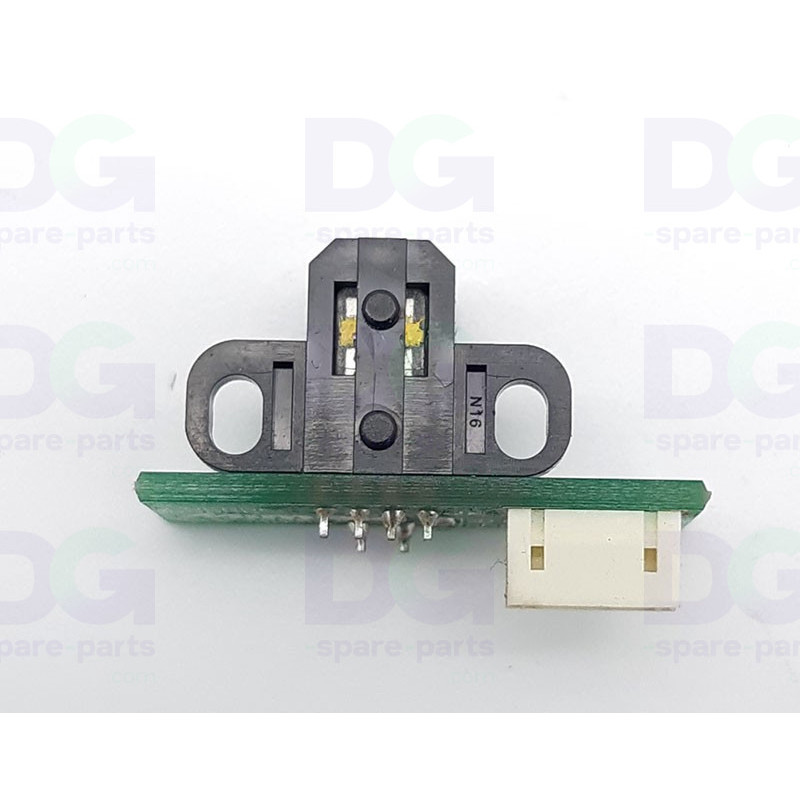

Placa de codificador lineal — Mimaki JV33 / JV5 / CJV30 — E106614 / E103961

La placa del codificador lineal (ref. E106614 / E103961) es la tarjeta del sensor del codificador lineal montada en el carro de impresión de las impresoras de gran formato Mimaki. Lee la información de posición de la banda del codificador (encoder strip) para determinar la posición exacta del cabezal de impresión en el eje horizontal.

Este sensor transmite en tiempo real los datos de posición a la placa base, que sincroniza el disparo de las boquillas con el desplazamiento del carro. Esta precisión garantiza una alineación perfecta de las gotas de tinta y una calidad de impresión de alta resolución.

Pieza original de Mimaki, la referencia E106614 sustituye a la referencia anterior E103961. Ambas referencias son intercambiables y se instalan en la misma ubicación sin necesidad de modificaciones.


Características técnicas

  • Referencia OEM: E106614
  • Referencia anterior: E103961
  • Tipo: Tarjeta de sensor de encoder lineal (Linear Encoder PCB Assy)
  • Posición: Carro de impresión (eje X)
  • Función: Lectura óptica de la banda del encoder
  • Origen: Pieza OEM Mimaki
  • Instalación: Sustitución directa — ambas referencias son intercambiables

Compatibilidad y uso

  • Mimaki JV5-130S / JV5-160S / JV5-260S / JV5-320S / JV5-320DS
  • Mimaki JV33-130 / JV33-160 / JV33-260
  • Mimaki JV150-130 / JV150-160
  • Mimaki JV300-130 / JV300-160
  • Mimaki CJV30-60 / CJV30-100 / CJV30-130 / CJV30-160
  • Mimaki CJV150-75 / CJV150-107 / CJV150-130 / CJV150-160
  • Mimaki CJV300-130 / CJV300-160
  • Mimaki TS3-1600 / TS5-1600AMF

Función

  • Lee la posición exacta del carro de impresión en la banda del encoder
  • Transmite los datos de posicionamiento a la placa base en tiempo real
  • Sincroniza el disparo de las boquillas con el desplazamiento del carro
  • Garantiza la alineación precisa de las gotas de tinta sobre el soporte
  • Permite la impresión de alta resolución y el calibrado bidireccional

Posibles síntomas en caso de fallo

  • Desplazamientos horizontales recurrentes entre las pasadas de impresión
  • Bandas verticales o efecto de «alias» visible en las impresiones
  • Mensaje de error del codificador en el panel de control
  • El carro ya no se posiciona correctamente o se sale de su recorrido
  • Imposibilidad de realizar el ajuste bidireccional a pesar de los ajustes

La sustitución de la placa del codificador lineal restaura la precisión de posicionamiento del carro y la sincronización de las boquillas, indispensables para una calidad de impresión óptima en todas las máquinas Mimaki compatibles.

♻️ DG Spare Parts — especialista europeo en recambios para impresoras de gran formato.

Compatibilidad

Compatible con Mimaki Mimaki CJV150-107, Mimaki CJV300-160, Mimaki CJV300-160BS, Mimaki JV33-130, Mimaki JV33-130BS, Mimaki JV33-160, Mimaki JV33-160BS, Mimaki JV33-260, Mimaki JV33-260BS, Mimaki TS3-1600, Mimaki JV34-260, Mimaki JV5-130S, Mimaki JV5-160S, Mimaki JV5-260S, Mimaki JV5-320DS, Mimaki JV5-320S, Mimaki CJV300-130BS, Mimaki CJV300-130, Mimaki CJV150-107BS, Mimaki CJV150-130, Mimaki CJV150-130BS, Mimaki CJV150-160, Mimaki CJV150-160BS, Mimaki CJV150-75, Mimaki CJV150-75BS, Mimaki CJV30-100, Mimaki CJV30-100BS, Mimaki CJV30-130, Mimaki CJV30-130BS, Mimaki CJV30-160, Mimaki CJV30-160BS, Mimaki CJV30-60, Mimaki CJV30-60BS, Mimaki TS5-1600AMF
