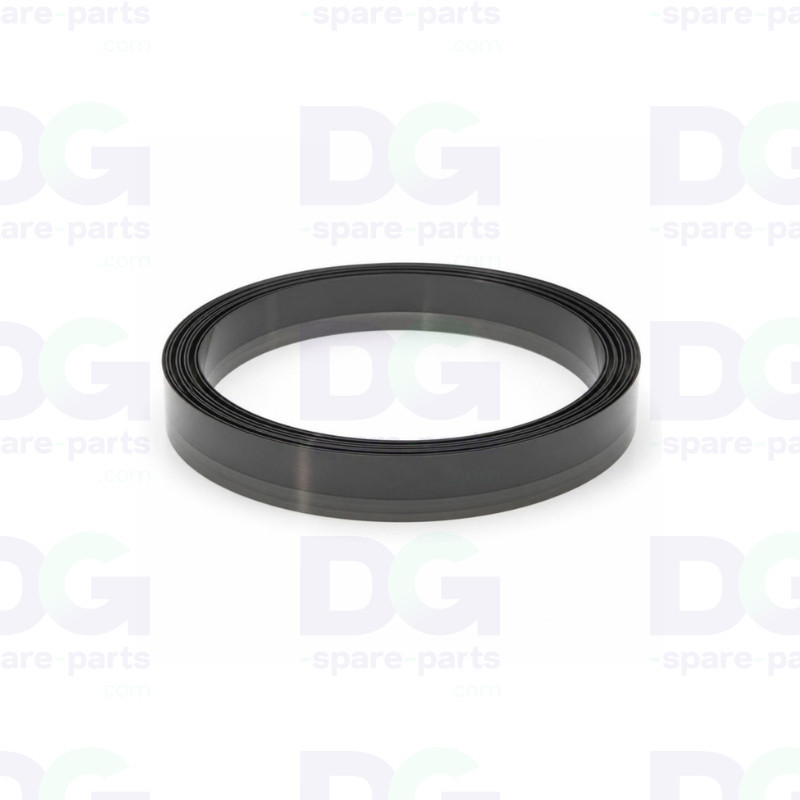

22665235 - Sheet, Linear Scale CJ-60 (bande d'encodeur)

Bande d'encodeur linéaire – Roland CJ-60 / FJ-40 / FJ-42 – 22665235

La bande d'encodeur linéaire Roland 22665235 (Sheet, Linear Scale CJ-60) est la règle optique fixée le long du rail du chariot des Roland CJ-60, Roland FJ-40, Roland FJ-42. Le capteur d'encodeur la lit en continu pour connaître la position exacte des têtes d'impression.

Ses graduations à 180 lignes par pouce (180 LPI) donnent au contrôleur la référence de position à chaque passe. Cette précision garantit un placement des gouttes exact et une impression bidirectionnelle sans décalage.

Fournie seule, largeur 15 mm. Trois déclinaisons au choix sur cette fiche : Neuf (pièce d'origine Roland), Reconditionné (pièce d'origine contrôlée) ou Neuf / Compatible (bande fabriquée sur mesure par DG Spare Parts).

Caractéristiques techniques

• Référence OEM : 22665235
• Fabricant : Roland
• Type de pièce : Bande d'encodeur linéaire (linear encoder scale / encoder strip)
• Résolution : 180 LPI
• Largeur : 15 mm
• Axe concerné : Déplacement du chariot d'impression
• Livraison : Pièce seule
• État : Neuf (OEM), Reconditionné ou Neuf / Compatible selon la déclinaison choisie

Compatibilité et utilisation

• Roland CJ-60
• Roland FJ-40
• Roland FJ-42

Version « Neuf / Compatible » – fabriquée sur mesure par DG Spare Parts

• Bande découpée dans notre atelier à partir d'une bande d'encodeur générique 180 LPI, largeur 15 mm.
• Mesure exacte obligatoire : indiquez-nous à la commande la longueur totale de votre bande d'origine, trous de fixation compris. Sans cette mesure, la commande ne peut pas être lancée en fabrication.
• Livrée sans trous de fixation : ils sont à percer par le client en reportant la position des trous de sa bande d'origine.
• Fabrication à la demande, sans garantie constructeur Roland.

Fonction

• Fournir au capteur d'encodeur la référence de position du chariot
• Assurer la synchronisation entre le déplacement du chariot et le tir des têtes
• Garantir l'alignement des passes aller et retour
• Maintenir la précision dimensionnelle des impressions

Symptômes possibles en cas d'usure

• Erreur moteur ou arrêt du chariot en cours d'impression
• Décalage ou dédoublement des passes en mode bidirectionnel
• Bandes fines et irrégulières sur la largeur du média
• Rayures, traces d'encre ou graduations effacées visibles sur la bande

Le remplacement de la bande d'encodeur rétablit un positionnement fiable du chariot et supprime les défauts de registre liés à une lecture altérée.
