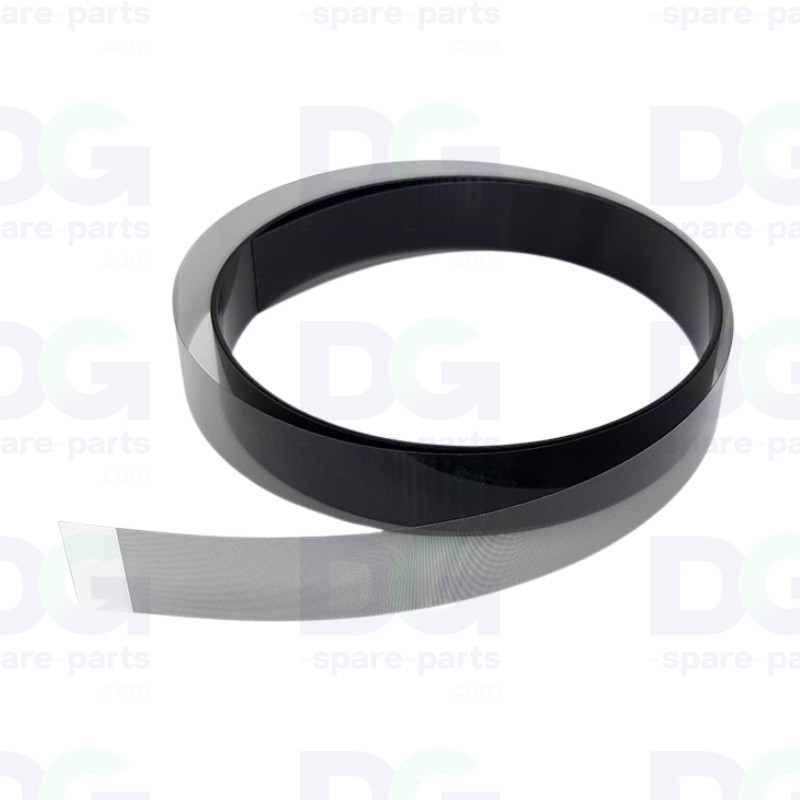

Linear Encodeur Scale 150LPI - L5000 - W25

Linear Encoder Scale 150 LPI – L5000 – W25

La Linear Encoder Scale 150 LPI est une bande codeuse utilisée dans les systèmes de positionnement linéaire des machines industrielles, notamment dans les imprimantes grand format et équipements de précision.

Elle fonctionne avec un capteur optique permettant de mesurer avec précision la position du chariot ou d’un axe de déplacement. Cette mesure garantit un positionnement extrêmement précis lors des mouvements de la machine.

Avec une longueur de 5000 mm, cette bande codeuse peut être découpée (trimmed) pour s’adapter à des imprimantes ou équipements plus petits.

Caractéristiques techniques

• Type : Linear Encoder Scale
• Résolution : 150 LPI (Lines Per Inch)
• Longueur : 5000 mm
• Largeur : 25 mm
• Technologie : Bande codeuse optique
• Adaptation : Peut être découpée pour machines plus petites

Compatibilité et utilisation

• Imprimantes grand format industrielles
• Machines CNC et systèmes automatisés
• Utilisée notamment sur certaines imprimantes HP Scitex

⚠️ Pour les imprimantes HP Scitex : l’installation de cette bande codeuse nécessite généralement de réutiliser la barre en aluminium (aluminum bar) de l’ancienne bande codeuse.

Fonction

• Mesure précise de la position d’un axe linéaire
• Contrôle du positionnement du chariot ou du portique
• Synchronisation des mouvements de la machine
• Maintien de la précision des opérations industrielles

Symptômes possibles en cas d’usure

• Erreurs de positionnement
• Décalage d’impression
• Perte de précision des mouvements
• Messages d’erreur liés aux capteurs d’axe

Le remplacement de la bande codeuse permet de restaurer un positionnement précis et fiable du système de déplacement.
