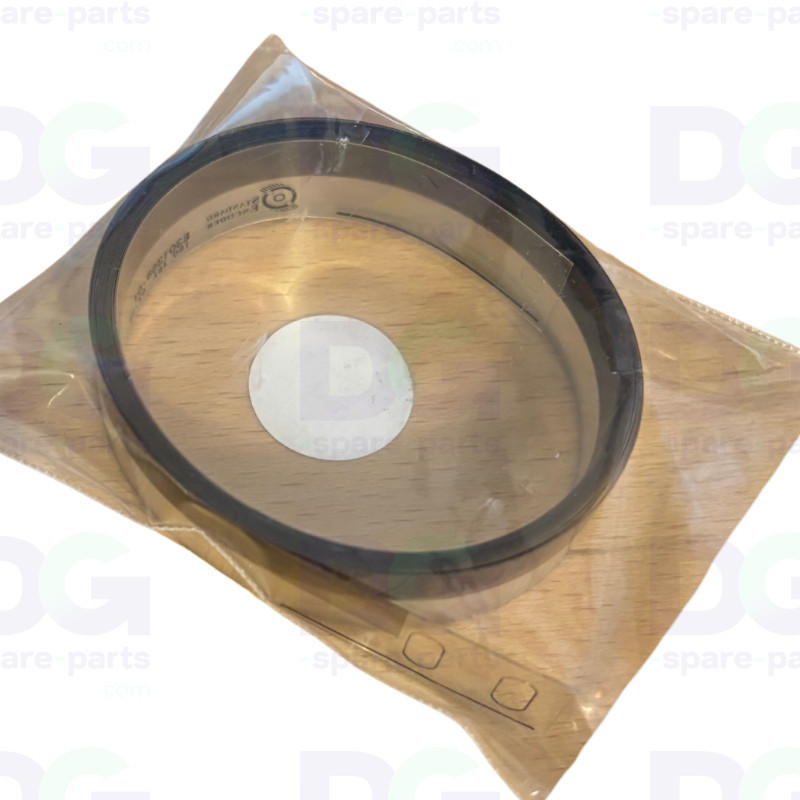

E301358 - Y Scale 1600 150 LPI (bande d'encodeur)

Bande d'encodeur linéaire – Mimaki UCJV300-160 / CJV330-160 / JV100-160 – E301358

La bande d'encodeur linéaire Mimaki E301358 (Y Scale 1600 150 LPI) est la règle optique fixée le long de la Y-bar des machines 160 cm de dernière génération : UCJV150 / UCJV300, série 330 (CJV330, JV330, TS330) et série 100 (JV100, UJV100, TS100). Le capteur d'encodeur la lit en continu pour connaître la position exacte des têtes.

Ses graduations à 150 lignes par pouce (150 LPI) donnent au contrôleur la référence de position à chaque passe. Cette précision garantit un placement des gouttes exact et une impression bidirectionnelle sans décalage. Attention : cette bande n'est pas interchangeable avec les règles 180 LPI des JV150 / CJV150 / JV300.

Fournie seule, largeur 15 mm, longueur indicative ≈ 2435 mm. Trois déclinaisons au choix sur cette fiche : Neuf (pièce d'origine Mimaki), Reconditionné (pièce d'origine contrôlée) ou Neuf / Compatible (bande fabriquée sur mesure par DG Spare Parts).

Caractéristiques techniques

• Référence OEM : E301358
• Fabricant : Mimaki
• Type de pièce : Bande d'encodeur linéaire (linear encoder scale / encoder strip)
• Résolution : 150 LPI
• Dimensions : longueur indicative ≈ 2435 mm × 15 mm
• Axe concerné : Y – déplacement du chariot d'impression
• Livraison : Pièce seule
• État : Neuf (OEM), Reconditionné ou Neuf / Compatible selon la déclinaison choisie

Compatibilité et utilisation

• Mimaki UCJV150-160, UCJV300-160
• Mimaki CJV330-160, JV330-160, TS330-1600
• Mimaki JV100-160, UJV100-160, TS100-1600

Version « Neuf / Compatible » – fabriquée sur mesure par DG Spare Parts

• Bande découpée dans notre atelier à partir d'une bande d'encodeur générique 150 LPI, largeur 15 mm.
• Mesure exacte obligatoire : indiquez-nous à la commande la longueur totale de votre bande d'origine, trous de fixation compris. Sans cette mesure, la commande ne peut pas être lancée en fabrication.
• Livrée sans trous de fixation : ils sont à percer par le client en reportant la position des trous de sa bande d'origine.
• Fabrication à la demande, sans garantie constructeur Mimaki.

Fonction

• Fournir au capteur d'encodeur la référence de position du chariot sur l'axe Y
• Assurer la synchronisation entre le déplacement du chariot et le tir des têtes
• Garantir l'alignement des passes aller et retour
• Maintenir la précision dimensionnelle des impressions

Symptômes possibles en cas d'usure

• Erreur « Y current over » ou arrêt du chariot en cours d'impression
• Décalage ou dédoublement des passes en mode bidirectionnel
• Bandes fines et irrégulières sur la largeur du média
• Rayures, traces d'encre ou graduations effacées visibles sur la bande

Le remplacement de la bande d'encodeur rétablit un positionnement fiable du chariot et supprime les défauts de registre liés à une lecture altérée.
