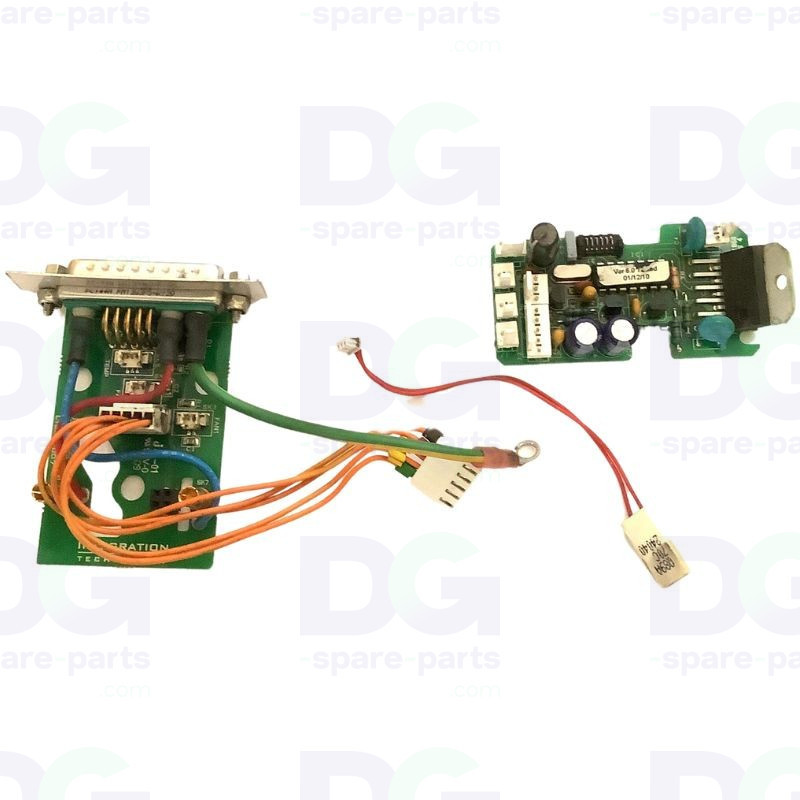

Cartes pour Boitier lampe 3010109550/3010109551

Cartes du boîtier de lampe (Lamp Housing Boards) Canon Océ Arizona — 24-OCE2397

Les cartes du boîtier de lampe (Cartes pour Boîtier lampe, 3010109550/3010109551) équipent les Canon Océ Arizona. Elles pilotent l’électronique du boîtier de la lampe UV et transmettent les signaux à la carte principale.

Chez Canon Océ, les références 3010109550 et 3010109551 désignent le boîtier de lampe UV complet « Housing, UV Lamp, Left (No Lamp) » (gauche) et « Housing, UV Lamp, Right (No Lamp) » (droit), tête de lampe Integration Technology « SubZero 085 H », livré sans cassette ni ampoule. La présente fiche porte sur les cartes électroniques issues de ce boîtier ; la lampe est alimentée par une unité déportée « Subzero 085 Power Supply Unit ESG » 3010103980, séparée du boîtier.

Caractéristiques techniques

• Référence OEM : 24-OCE2397
• Fabricant : Canon Océ
• Type de pièce : Cartes électroniques du boîtier de lampe UV (lamp housing boards)
• Désignation constructeur : « Housing, UV Lamp, Left (No Lamp) » 3010109550 / « Housing, UV Lamp, Right (No Lamp) » 3010109551
• Système de lampe : Tête de lampe UV « SubZero 085 H » (Integration Technology, arc 85 mm)
• Emplacement : Boîtier gauche (3010109550) et boîtier droit (3010109551), de part et d'autre du chariot d'impression
• Contenu du boîtier constructeur : Boîtier « No Lamp » : sans cassette ni ampoule UV
• Nota : Les références 3010109550 / 3010109551 désignent chez tous les distributeurs le boîtier de lampe complet sans lampe, non les cartes seules : ces cartes en sont extraites. Un seul distributeur indique que 3010109550 remplace l'ancienne référence 3010105466 (boîtier gauche) ; un seul distributeur cite aussi ce boîtier sur Fujifilm Acuity HYB172, Inca Spyder 320Q et Inktec Jetrix, et l'Arizona 200 GT n'apparaît que dans une annonce : ces compatibilités ne sont pas retenues faute de seconde source. Cartes (Integration Technology) d'après nos données : JJ-01 94V-0 4609 (101437 ISS 1) et BC1 94V-0 BC16789 (101868 ISS 4) ; autres références associées : 3010105466, 401075, 401029, 3010105467, 401076, 401030.
• Livraison : Expédiée prête à l’installation

Compatibilité et utilisation

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Fujifilm Acuity

Fonction

• Électronique embarquée du boîtier de lampe UV « SubZero 085 H » (gauche 3010109550 / droit 3010109551), en interface avec l'unité d'alimentation de lampe déportée 3010103980
• Assure le contrôle électronique d’un sous-système
• Transmet les signaux à la carte principale
• Sert d’interface entre le firmware et le matériel

Symptômes possibles en cas d’usure

• Sous-système non piloté
• Erreurs électroniques
• Pertes de communication interne
• Comportements erratiques ou arrêts machine

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Pièces associées

• 3010103980 — unité d'alimentation de lampe « Subzero 085 Power Supply Unit ESG » (ballast / driver), déportée hors du boîtier
