VP-540 Assy Linear Encoder Board - 6700989040

Assy, Linear Encoder Board VP-540 – Roland VP-540 / RS-540 / SP-540i – 6700989040

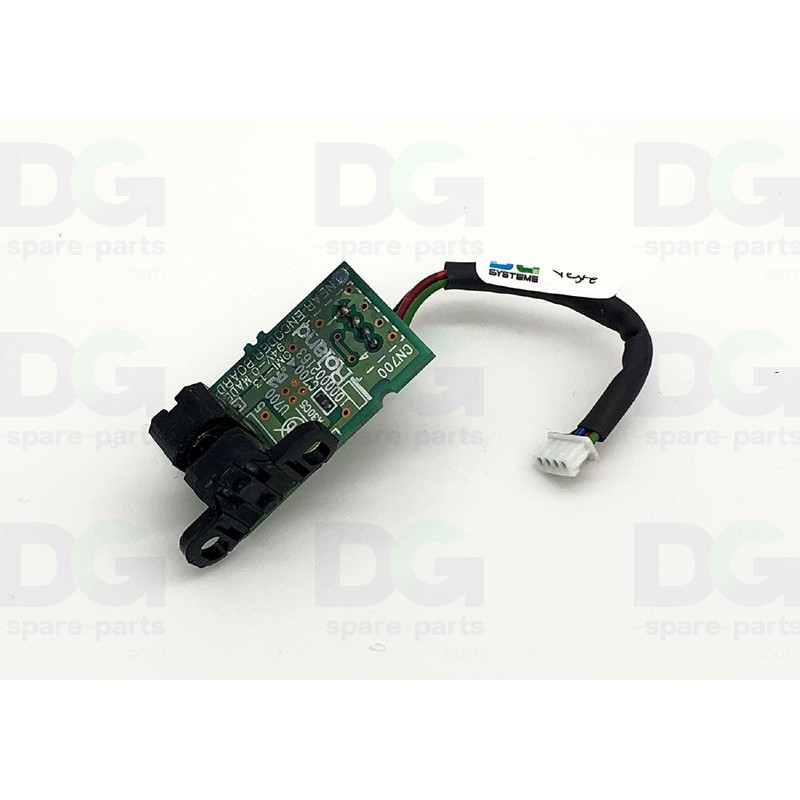

La carte d'encodeur linéaire (Assy, Linear Encoder Board) Roland 6700989040 est le capteur optique monté sur le chariot des têtes d'impression. Elle lit la bande codeuse linéaire (encoder strip) tendue le long de l'axe de balayage (axe X) sur les imprimantes Roland VP-540 et apparentées.

À chaque déplacement du chariot, la carte transmet à l'électronique de la machine la position exacte des têtes en temps réel. Cette précision garantit un positionnement micrométrique des têtes et un déclenchement parfait de chaque goutte d'encre, gage de la qualité d'impression et de l'absence de bandes.

Fournie en tant qu'ensemble complet (Assy), cette pièce d'origine Roland se monte directement à la place du capteur d'origine, sans réglage électronique supplémentaire ; le câble plat et le connecteur sont identiques au montage usine.

Caractéristiques techniques

• Référence OEM : 6700989040
• Références équivalentes : W700981120, W700461130, W701407030
• Fabricant : Roland DG (Japon)
• Type de pièce : capteur optique d'encodeur linéaire monté sur PCB (Assy)
• Axe / Zone concerné(e) : axe X – chariot des têtes d'impression
• Moteur associé : servo-moteur du chariot (axe X / scan)
• Livraison : Ensemble complet (carte + capteur + connecteur), prêt à l'installation
• Type de pièce : Pièce d'origine Roland (OEM)
• Application : imprimante éco-solvant grand format / imprimante-découpeuse print & cut

Compatibilité et utilisation

• Roland VP-540 et VP-300
• Roland RS-540 et RS-640
• Roland SP-540i et SP-300i
• Roland RF-640
• Roland VS-540, VS-640, VS-300i, VS-420i

Fonction

• Lit en continu les graduations de la bande codeuse linéaire pendant le balayage du chariot
• Transmet à la carte de contrôle la position exacte des têtes sur l'axe X
• Synchronise le déclenchement des gouttes d'encre avec la position du chariot
• Assure la stabilité de la vitesse et la régularité du pas de balayage
• Permet le contrôle de l'asservissement du servo-moteur du chariot

Symptômes possibles en cas d'usure

• Erreur encodeur ou erreur servo affichée sur le panneau de commande
• Bandes verticales (banding) ou décalages de position dans l'image imprimée
• Chariot qui hésite, se déplace par à-coups ou s'arrête en cours de passe
• Gouttes d'encre déclenchées au mauvais endroit (texte flou, contours dédoublés)
• Arrêts intempestifs de la machine en début ou en cours d'impression

Le remplacement de cette carte d'encodeur linéaire restaure la précision de positionnement du chariot, élimine les défauts de banding liés à la lecture d'encodeur et rétablit la fiabilité de l'asservissement servo sur la VP-540 et les modèles compatibles.

♻️ DG Spare Parts – spécialiste européen des pièces détachées pour imprimantes et traceurs grand format.
